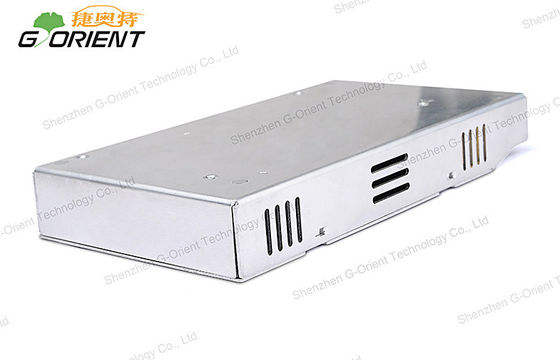

간격 30mm 단 하나 산출은 발광 다이오드 표시를 위한 전력 공급 200Watts를 통제했습니다

엇바꾸기 전력 공급

NHI200-5-A

산출

직류 전압

5V

현재 범위

0~40A

정격 현재

40A

정격 출력

200W

최대 잔물결 & 소음 (.)

<250mvp-p>

전압 ADJ.Range

4.5~5.6V

전압 포용력

+/- 2.0%

선 규칙

+/- 0.5%

짐 규칙

+/- 1.0%

체제, 오름 시간

1000ms, 50ms/230VAC

시간을 떠받치십시오

20ms/230VAC

입력

전압 범위

200-240VAC

주파수 영역

47-63Hz

효율성 (Typ.)

83-88%

AC 현재

2.5A/230VAC

최대 돌입 현재 (.)

55A/230VAC

누설 현재

< 3="">

보호

하중 초과

105 ~ 150% 정격 출력 전력

보호 유형: 일정한 현재 제한은, 결함 상태가 제거된 후에 자동적으로 재기합니다

전압에

5.75~ 7.0V

보호 유형: 재기하기 위하여 O/P 전압, 동력 재공급을 위에 끄십시오

온도에

100℃ +/- 5℃

보호 유형: 온도가 내려간 후에 O/P 전압을 끄고십시오, 자동적으로 재기합니다

환경

일 임시 직원.

-20 ~ +50℃ (곡선을 감세하는 산출 짐을 참조하십시오)

작동 습도

20 ~ 불응식 90% RH

저장 임시 직원., 습도

-20 ~ +85℃, 10 ~ 95% RH

Temp.Coefficient

+/- 0.03%/℃ (0 ~ 50℃)

진동

10 ~ 500Hz, 5G 10min. /1 주기, 60min. X, Y의 Z 도끼에 따라서 각각

안전

안전 표준

찬성되는 UL60950-1

반항 전압

I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

고립 저항

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70% RH

다른 사람

MTBF

271.9K hrs 사소 MIL-HDBK-217F (25℃)

차원

190*85*30mm (L*W*H)

포장

0.8kg; 20pcs/16Kgs

주

1. 특별히 언급된 모든 매개변수는 주위 온도의 230VAC 입력, 정격 부하 및 25℃에 측정됩니다.

2. 잔물결 & 소음은 0.1uf & 47 uf 평행한 축전기로 종결된 대역폭의 20Mhz에 12"를 사용해서 꼬이는 쌍 철사 측정됩니다.

3. 포용력: 체제 포용력, 선 규칙 및 짐 규칙을 포함합니다.

4. 끝 구획의 표" L"도 입력 전압의 긍정 극을, 연결합니다 입력 전압을 위한 직류 전압을 사용하여 끝 구획의 표" N"도 입력 전압의 부정 극을, 연결하십시오
