제품 소개전원 어댑터 스위칭

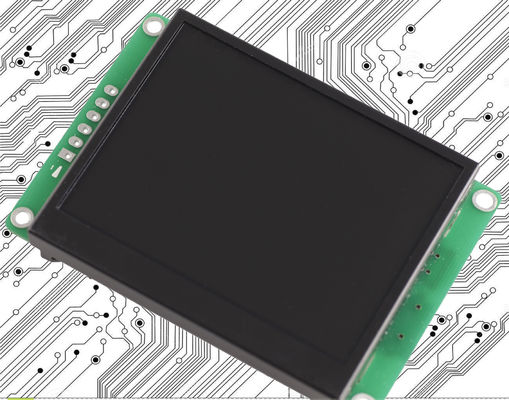

주문을 받아서 만들어진 TFT LCD 힘 접합기와 Pcb 직렬 인터페이스를 가진 15.1 인치

주문을 받아서 만들어진 TFT LCD 힘 접합기와 Pcb 직렬 인터페이스를 가진 15.1 인치

  • 주문을 받아서 만들어진 TFT LCD 힘 접합기와 Pcb 직렬 인터페이스를 가진 15.1 인치
주문을 받아서 만들어진 TFT LCD 힘 접합기와 Pcb 직렬 인터페이스를 가진 15.1 인치
제품 상세 정보:
원래 장소: CN
브랜드 이름: stone
인증: CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
모델 번호: STA151WT-01
결제 및 배송 조건:
최소 주문 수량: 2kg
포장 세부 사항: 박스 / 판지 상자
배달 시간: 5-15days
지불 조건: T/T, 웨스턴 유니온, 페이팔
접촉
상세 제품 설명
전시 가늠자: 4:3 크기 (인치): 15.1 인치
해결: 1024*768 전압: DC5.0V ~ 20V
명도: 500 cd/m ² 인터페이스: RS232/RS485/TTL
하이 라이트:

그래픽 액정 모듈

,

산업용 lcd 디스플레이

주문을 받아서 만들어진 TFT LCD 힘 접합기와 Pcb 직렬 인터페이스를 가진 15.1 인치

제품 설명
1. 간단한 "명령을 통해 어떤 MCU든지에 의해 통제해" 놓습니다
2. 사용하는 접촉 screeen 관제사 & TFT-LCD 전시 체계
3. 우리의 제품을 달릴 것을 당신이 돕는 3 쉬운 소프트웨어.

일 원리
TFT-LCD 단위는 명령을 통해 주요 관제사와 연락합니다, 그 후에 주요 관제사는 명령을 받기 후에 작동하기 위하여 기계를 통제할 것입니다.


다음을 주지하십시오:: 주요 관제사는 어떤 MCU든지를 가진 엔지니어에 의해 디자인될 수 있습니다.

주문을 받아서 만들어진 TFT LCD 힘 접합기와 Pcb 직렬 인터페이스를 가진 15.1 인치 0

소프트웨어 묘사

1. 그 아름다운 "그래픽 사용자 인터페이스"의 그룹을 당신 필요 디자인하십시오.

2. RS232, RS485 항구 또는 TTL 논리에 의하여 직접 우리의 TFT-LCD 단위도 당신의 장비를, 마개 연결하십시오

그리고 놀이.

3. 강력한 "명령을 통해 TFT-LCD 단위를 통제할 것을 MCU를 위한 간단한 프로그램이 놓습니다" 쓰십시오

(육 부호).

그것은 모두입니다. 엔지니어를 위한 다량 개발 시간 그리고 비용 저장.

예를 들면: 심상 명령 0x70.

보내십시오: "0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C"

소개

보기

AA

구조 머리

1개의 명령의 구조 머리

0x70

명령 코드

Pic_ID

순차 번호의

현재 그림

0x00 0x01

쇼 그림 - 01

CC 33 C3 3C

프레임 엔드

1개의 명령의 프레임 엔드

우리는 간단한 당신이 PC에 TFT-LCD 단위를 사용할 것을 돕도록 연장통을 제안할 것입니다.

1. 보조 기능: 명령 세트를 TFT 전시를 통제하기 위하여 보내는 방법을 보여주십시오.

2. 다운로드 기능: TFT 단위로 화상 및 구성 파일을 다운로드하십시오

3. 제어 함수를 만지십시오: 사용자 인터페이스에 많은 단추를 정의하고십시오, 그 후에 접촉 윤곽을 창조하십시오

파일.

4. 글꼴 소프트웨어: 글꼴 구성 파일을 창조하십시오.


제품 매개변수

모형: STA151WT-01 (진보된 유형)

육체적인 매개변수

모형

STA151WT-01

크기 (인치)

15.1"

해결책

1024×RGB×768

화소 간격

× 0.1905 mm 0.0635 mm (H×V)

색깔

65536의 색깔 (16 조금)

보기 지역

× 304.1 mm 228.1 mm

전반적인 차원

× 384.5 mm × 255.9 mm 26 mm (N)

28.3 mm (T)

순중량

T) 1255년 g (N) 1635년 g (

TFT 위원회

A+ 수준 기업 위원회

터치스크린

기업 수준 4 철사 저항

또는 터치스크린 없이 선택적입니다.

역광선 매개변수

역광선 유형

LED

광도

500 cd/m2

(광도는 100개 수준에서 조정가능할 수 있습니다.)

대조

500:1

역광선 생활

50,000 시간

보기 각

80°/80°/80°/80° (L/R/U/D)

작동 온도

-20°C ~ +70°C

작동 습도

55°C, 85%

저장 온도

-30°C ~ +80°C

스크린 형태

디지털 방식으로

성능 매개변수

CPU

CortexM3 STM32F103

LCD 관제사

CPLD EPM240

재생율을

60Hz

스위칭 속도를 그리십시오

80 ms/picture (12 pictures/s)

플래시 메모리

기준 256m의 연장 2GB

그림을 위한 기억 총계

151의 심상

공용영역

RS232/RS485/TTL UART 공용영역

그림 다운로드

MiniUSB2.0 (12Mbps) & SD 카드

전압 범위

DC5.0V ~ 20V (전형적인 가치: 12V)

12W

시험 보고서

MTBF

4,250,000H

작동 온도

-20°C ~ +70°C

공기 습도

60°C, 90%

지속적인 진동 테스트

10-55Hz, 1.5mm, 10G

충격 가속도 테스트

6ms, 100G

ESD 테스트

10KV

방사선 신뢰도 테스트

44W

이점

CPU & 모는 장치로

어떤 MCU에 의해 통제하는

명령을 통해 전시 그림 원본 곡선

65536 색깔 TFT 전시

터치스크린

RS232/RS485/TTL UART 공용영역 & USB 항구

넓은 전압 범위

많은에서 널리 이용되는 각종 산업 분야

사용하기 편한! 강력한 기능! 저축 비용과 시간!

접촉 관제사, TFT-LCD 전시 체계, 등등으로 사용하는.

쉬운!!! 강력한!!! 저장!!!

지적인 TFT-LCD 단위는 우리의 강력하고 & 쉬운 명령을 통해 어떤 MCU든지에 의해 통제될 수 있습니다

(육 부호), 이렇게 놓으십시오

매우 50개의 국가에 있는 엔지니어의 많은 것은 새로운 프로젝트를 위한 우리의 제품을 즐깁니다.

TFT LCD 단위의 주요 크기

크기

해결책

3.5"

320*240

4.3"

480*272

5"

640*480; 480*272; 800*480

5.6"

640*480

5.7"

640*480

7"

800*480; 800*600; 1024*600

8"

800*600; 800*480; 1024*768

8.4"

800*600

10.1"

1024*600

10.4"

800*600

12.1"

800*600

15.1"

1024*768


Appliaction

많은에서 널리 이용되는 매우 50개의 국가에 있는 각종 산업 분야.

주문을 받아서 만들어진 TFT LCD 힘 접합기와 Pcb 직렬 인터페이스를 가진 15.1 인치 1
