Gaoxin 공업 단지, Guangming 새로운 지역, 심천 시, 광동성, 중국 | Angelwang66@126.com |
원래 장소: | 중국 |
브랜드 이름: | Enargy |
모델 번호: | YN150-24DB15-PEC |
최소 주문 수량: | 1PCS |
---|---|
가격: | Negotiation |
배달 시간: | 1-8 주 |
지불 조건: | 협상 |
공급 능력: | 1000pcs/week |
하이 라이트: | 고립된 Dc Dc 변환기,고성능 dc dc 변환기 |
---|

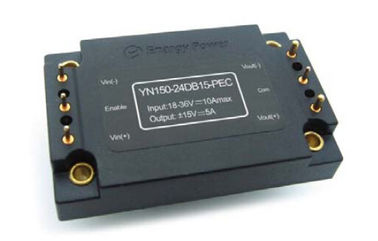

DC-DC 변환기 150W 산출 15V YN150-24DB15-PEC
주요 특징
출력 전력: 150W
넓은 입력 범위: 18-36Vdc
높은 변환 효율성: 91%까지
±1%에 선 규칙
±1%에 짐 규칙
고립 전압: 1500V
(온/오프) 통제를 가능하게 하십시오
에 현재 보호를 출력하십시오
과열 보호
입력의 밑에 전압 차단
제품 개관
이 DC-DC 변환기 단위 사용 진보된 힘
제공하기 위하여 가공의, 통제 그리고 포장 기술
성과, 융통성, 신뢰도 및 비용 유효성
성숙한 힘 분대의. 고주파 활동적인 죔쇠
엇바꾸기는 저잡음을 고성능 조밀도를 제공합니다
고능률.
1. 전기 특성
1.1 절대 최대 등급
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
입력 전압 |
|
|
40 |
Vdc |
지속, 비작동 |
|
|
38 |
Vdc |
지속, 운영하기 |
|
|
|
40 |
Vdc |
작동 일시적인 보호,<100ms> |
|
고립 전압 |
|
|
2000년 |
Vdc |
산출에 입력 |
작용 온도 |
-40 |
|
100 |
℃ |
PCB 온도에 비추어 |
저장 온도 |
-55 |
|
105 |
℃ |
|
- Vin 전압을 가능하게 하십시오 |
-2 |
|
10 |
Vdc |
|
1.2 특성을 입력하십시오
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
입력 전압 범위 |
18 |
24 |
36 |
Vdc |
|
의 밑에 전압 차단 |
|
17.5 |
17.9 |
Vdc |
회복 점 |
15.5 |
16.5 |
|
Vdc |
점을 보호하십시오 |
|
최대 입력 현재 |
|
|
10 |
A |
Vin 분, 완전 부하 산출 |
효율성 |
89 |
|
|
% |
정격 입력; 정격 부하 |
대기 방산 |
|
|
12 |
W |
짐 없음 |
1.3 산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 전압 세트 포인트 |
14.85 |
15 |
15.15 |
Vdc |
+Vout |
정격 입력 전압, 짐 없음 |
-14.85 |
-15 |
-15.15 |
Vdc |
- Vout |
||
산출 전압 범위 |
14.55 |
15 |
15.45 |
Vdc |
+Vout |
정격 입력 전압, 짐 |
-14.55 |
-15 |
-15.45 |
Vdc |
- Vout |
||
산출 현재 범위 |
|
|
5 |
A |
+Vout |
2 동시에 증가 짐 |
|
|
5 |
A |
- Vout |
||
선 규칙 |
|
±0.5 |
±1 |
% |
+Vout |
2 동시에 증가 짐 |
|
±0.5 |
±1 |
% |
- Vout |
||
짐 규칙 |
|
±0.5 |
±1 |
% |
+Vout |
2 동시에 증가 짐 |
|
±0.5 |
±1 |
% |
- Vout |
||
에 현재 산출 보호 |
5.25 |
5.75 |
6.5 |
A |
+Vout |
정격 출력 전압의 95%, 짐 |
5.25 |
5.75 |
6.5 |
A |
- Vout |
||
단락 현재 |
|
|
7 |
A |
+Vout |
2 동시 단락 |
|
|
7 |
A |
- Vout |
||
잔물결 (RMS) |
|
100개 |
|
mV |
+Vout |
명목상 입력; 완전 부하; 20 MHz 대역폭. |
|
100 |
|
mV |
- Vout |
||
소음 (첨단에 첨단) |
|
150 |
|
mV |
+Vout |
|
|
150 |
|
mV |
- Vout |
||
전기 용량 짐 themachine에서 |
220 |
|
1800년 |
μF |
+Vout |
|
220 |
|
1800년 |
μF |
- Vout |
1.4 동 응답 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
산출 현재에서 변화하십시오 |
|
480 |
|
mV |
50%에서 최대 75%에 50% Iout; (di/dt= 0.1A/μs) |
|
600 |
|
mV |
50%에서 최대 75%에 50% Iout; (di/dt= 2.5A/μs) |
|
동적인 회복 시간 |
|
300 |
|
μS |
|
시간회전 에 |
|
30 |
|
Ms |
90%에 vout 상승에 vin에서 출발 |
회전 떨어져 오버슛 |
|
5 |
5 |
Ms |
|
1.5 기능 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
엇바꾸기 주파수 |
187 |
230 |
255 |
KHz |
|
현재를 가능하게 하십시오 |
|
|
10 |
mA |
|
가능하게 하십시오 (온/오프) |
3.5 |
|
10 |
Vdc |
에 통제, 높은 논리 또는 뜨 |
-0.5 |
|
0.5 |
Vdc |
떨어져 통제, 낮은 논리 |
|
하중 초과 보호 |
105 |
115 |
130 |
% |
현 방식, 맥박 현재 (100% rared 짐) |
단락 보호 |
|
|
65 |
mΩ |
회복부터 딸꾹질 형태, |
온도 보호에 |
|
105 |
|
℃ |
PCB 온도에 비추어 점을, 보호하십시오 |
|
90 |
|
℃ |
회복 점 |
1.6 고립 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
고립 전압 |
1500년 |
|
|
Vdc |
산출에 입력 |
1500년 |
|
|
Vdc |
기초에 입력 |
|
500 |
|
|
Vdc |
기초에 산출 |
|
고립 저항 |
100 |
|
|
MΩ |
그것을 시험하는 500Vdc에 대기경우의 압력과 R.H.는 90%입니다 |
고립 용량 |
|
1000년 |
|
pF |
|
2. 일반적인 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
무게 |
|
2.8(80) |
|
Oz (g) |
|
(산출되는) MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta |
3. 환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
-40 |
|
100 |
℃ |
기본적인 PCB 온도 |
저장 온도 |
-55 |
|
105 |
℃ |
주위 |
온도 계수 |
|
|
±0.02 |
%/℃ |
|
습도 |
20 |
|
95 |
%R.H. |
|
4. 기준 수락
매개변수 |
주 |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
5. 전형적인 파 및 곡선
숫자 1: 명목상 산출 전압에 효율성 대.
최소한, 명사류 및 최대를 위한 짐 현재
25°C.에 입력 전압.
숫자 2: 명목상 산출 전압 및 60%에 효율성
정격 출력 대 대기 온도를 위한 기류 비율
25°C, 40°C 및 55°C (명목상 입력 전압)의.
숫자 3: 최대 출력 전력 감세 곡선 대.
0 LFM의 기류 비율을 위한 대기 온도 처음부터 끝까지
1를 핀으로 꼿기 위하여 핀 3에서 흐르는 공기를 가진 400 LFM (명목상 입력
전압).
숫자 4: 명목상 입력에 산출 전압 잔물결
전압과 정격 부하 현재 (20 mV/div). 짐
용량: 0.1μF 세라믹 축전기 및 10μF 탄탈
축전기. 대역폭: 20 MHz.
숫자 5: 완전 부하에 변환기의 열 작의
비율로의 흐르는 25°C 공기를 가진 현재 (150W)
200 LFM. 공기는 변환기의 맞은편에에서 흐르고 있습니다
1를 핀으로 꼿는 핀 3 (명목상 입력 전압).
숫자 6: 완전 부하에 변환기의 열 작의
비율로의 흐르는 25°C 공기를 가진 현재 (150W)
200 LFM. 공기는 변환기의 맞은편에에서 흐르고 있습니다
산출 (명목상 입력 전압)에 입력.
숫자 7: 완전 부하에 대기병회전에 (저항하는 짐)
(20ms/div). 전 적용되는 입력 전압.
Ch1: Vout (10V/div); Ch2: 온/오프 입력 (2V/div)
숫자 8: 완전 부하에 폐쇄 낙하시간 (40 ms/div).
Ch1: Vout (10V/div); Ch2: 온/오프 입력 (2V/div)
숫자 9: 안으로 단계 변화에 산출 전압 응답
짐 현재 ((최대) Iout의 50%-75%-50%; dI/dt =
0.1A/μs). 짐 모자: 10μF의 100개의 mΩ ESR 탄탈
축전기와 1μF 세라믹 축전기. Ch1: Vout+
(200mV/div), Ch2: Vout - (200mV/div)
숫자 10: 짐에 있는 단계 변화에 산출 전압 응답
현재 ((최대) Iout의 50%-75%-50%: dI/dt = 2.5A/μs).
짐 모자: 10μF의 100 MW ESR 탄탈 축전기
0.1μF 세라믹 모자. Ch1: Vout+ (200mV/div), Ch2:
Vout- (200mV/div)
6. 육체적인 정보
6.1 기계적인 개략
주:
1. 4개, 6를입니다 2.16mm dia.를 가진 1.52mm dia. 핀으로 꼿습니다.
2. 1개, 3를입니다 1.65mm dia.를 가진 1.02mm dia. 핀으로 꼿습니다.
3. 포용력: x.x ±0.5mm.x.xx ±0.25mm
6.2 Pin 지적
Pin 아니. |
이름 |
기능 |
1 |
Vin (+) |
긍정적인 입력 전압 |
3 |
가능하게 하십시오 |
내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다. |
5 |
Vin (-) |
부정적인 입력 전압 |
6 |
Vout (-) |
부정적인 산출 전압 |
9 |
Com |
지상 |
10 |
Vout (+) |
긍정적인 산출 전압 |
