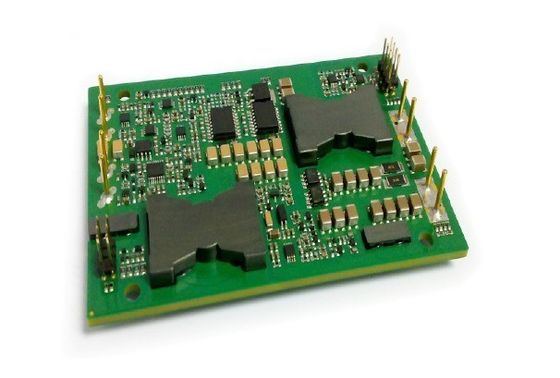

군사력 공급 800W 산출 24V ZG800-320S24-POC
주요 특징
출력 전력: 800W
넓은 입력 범위: 180-420Vdc
높은 변환 효율성: 93%까지
±0.5%에 선 규칙
±0.5%에 짐 규칙
조정 동작 주파수
고립 전압: 1500V
20 단위에 부하 공유
(온/오프) 통제를 가능하게 하십시오
하중 초과 보호를 출력하십시오
딸꾹질 형태 단락 보호
과열 보호
입력의 밑에 전압 차단
산출 전압 손질: ±5%
제품 개관
성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 이 DC-DC 변환기 단위 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 고주파 활동적인 죔쇠 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
제품 소개
ZG 시리즈는 업계 표준 내무반 벽돌 포장 크기를 사용하는 자주적으로 통제한 단 하나 산출 변환기입니다. 아주 고능률은 열 분산을 극소화하고 극단적으로 고성능 조밀도를 허용하기 위하여 동시 개정 및 혁신적인 건축 디자인을 이용하는 ENARGY CORP에 의하여 특허가 주어진 지세학의 결과입니다. 변환기에 의해 낭비된 힘은 이렇게 낮습니다 때문에 비용을, 무게, 고도 저장하는 열 싱크가 요구되지 않다, 그리고 신청 노력. 힘과 통제 분대 전부는 믿을 수 있는 제품의 결과로 highyield 표면 산 기술을 가진 다중층 PCB 기질에, 거치됩니다.
1. 전기 특성
전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다. Ta=25oC에 모든 자료 테스트는 특별한 정의를 제외합니다.
1.1 절대 최대 등급
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
입력 전압 |
|
|
430 |
Vdc |
지속, 비작동 |
|
|
420 |
Vdc |
지속, 운영하기 |
|
|
|
430 |
Vdc |
작동 일시적인 보호,<100ms> |
|
고립 전압 |
|
|
2000년 |
Vdc |
산출에 입력 |
작용 온도 |
-40 |
|
100 |
℃ |
|
저장 온도 |
-55 |
|
105 |
℃ |
|
Vin- 전압에 가능하게 하십시오 |
-2.0 |
|
10 |
Vdc |
|
1.2 특성을 입력하십시오
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작동 입력 전압 |
180 |
320 |
420 |
Vdc |
지속 |
의 밑에 전압 차단 |
|
177 |
179 |
Vdc |
문턱회전에; 사소 짐 |
125 |
150 |
|
Vdc |
회전 떨어져 문턱; 절반 짐 |
|
최대 입력 현재 |
|
|
5.5 |
A |
완전 부하; 180Vdc 입력 |
효율성 |
|
93 |
|
% |
완전 부하; 등급 입력 전압; 숫자 1-2 |
무능한 입력 현재 |
|
20 |
|
mA |
핀 낮은것을 가능하게 하십시오 |
외부 입력을 추천하십시오 용량 |
|
100 |
|
μF |
전형적인 ESR 0.1-0.2Ω |
1.3 산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
산출 전압 세트 포인트 |
23.76 |
24.00 |
24.24 |
Vdc |
명목상 입력; 최소한도 짐 |
산출 전압 범위 |
23.52 |
24.00 |
24.48 |
Vdc |
|
산출 현재 범위 |
1 |
|
33.4 |
A |
열 감세에 주제. 숫자 3-4 |
선 규칙 |
|
±0.02 |
±0.5 |
% |
고압선에 낮은 선; 완전 부하 |
짐 규칙 |
|
±0.02 |
±0.5 |
% |
완전 부하에 짐 없음; 명목상 입력 |
온도 조절 |
|
±0.01 |
±0.02 |
%/°C |
조작 온도 범위에 |
현재 한계 |
35 |
40 |
43.4 |
A |
명사류의 산출 전압 95% |
단락 현재 |
1 |
40 |
43.4 |
A |
산출 전압 <250 mV=""> |
잔물결 (RMS) |
|
60 |
|
mV |
명목상 입력; 완전 부하; 20 MHz 대역폭, 숫자 9 |
소음 (첨단에 첨단) |
|
240 |
|
mV |
|
최대 산출 모자. |
|
4000 |
|
μF |
명목상 입력; 완전 부하 |
산출 전압 손질 |
|
±5 |
|
% |
명목상 입력; 완전 부하 |
1.4 동 응답 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
산출 현재에서 변화하십시오 (di/dt= 0.1A/μs) |
|
900 |
|
mV |
최대 명목상 입력, 50%에서 75%에 50% Iout; 숫자 7 |
산출 현재에서 변화하십시오 (di/dt= 2.5A/μs) |
|
1200년 |
|
mV |
최대 명목상 입력, 50%에서 75%에 50% Iout; 숫자 8 |
정착(settle) 시간 |
|
600 |
|
μS |
안에서 1% Vout nom에. |
시간회전 에 |
|
20 |
|
Ms |
완전 부하; Vout=90% nom. 숫자 5 |
폐쇄 낙하시간 |
|
300 |
|
μS |
완전 부하; Vout=10% nom. 숫자 6 |
산출 전압 오버슛 |
|
5 |
|
% |
|
1.5 기능 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
엇바꾸기 주파수 |
180 |
200 |
220 |
KHz |
정식 단계 및 고립 단계 |
손질 (Pin21) |
보십시오 부 7.4 전압 손질 (Pin21)를 |
||||
전압 손질을 출력하십시오 |
|
|
5 |
% |
위로 손질, 손질 Pin toVout (-) |
5 |
|
|
% |
아래로 손질, Vout에 손질 Pin (+) |
|
가능하게 하십시오 (온/오프) 통제 (Pin11)를 |
부 7.1를 보십시오 |
||||
전압을 가능하게 하십시오 근원 현재를 가능하게 하십시오 |
|
2 |
|
Vdc |
핀 뜨를 가능하게 하십시오 |
|
1 |
|
mA |
|
|
(온/오프) 통제를 가능하게 하십시오 긍정적인 논리 |
2.5 |
|
10 |
Vdc |
에 통제, 높은 논리 또는 뜨 |
-0.5 |
|
0.2 |
Vdc |
떨어져 통제, 낮은 논리 |
|
Vaux 전압 (pin13) |
부 7.8를 보십시오 |
||||
Vaux 전압 Vaux 근원 현재 |
|
10 |
|
Vdc |
보조 산출 전압 |
|
20 |
|
mA |
|
|
하중 초과 보호 |
105 |
120 |
130 |
% |
, 맥박 맥박 현재에 의하여 현 방식 한계 문턱, (%Rated 짐) |
단락 보호 |
|
|
65 |
mΩ |
유형: 비 걸쇠를 거는 딸꾹질 형태, 자동 회복, 문턱, 단락 저항 |
과열 보호 |
|
105 |
|
℃ |
유형: 의 자동 회복 비 걸쇠를 걸기; 문턱, PCB 온도 |
|
15 |
|
℃ |
히스테리시스 |
1.6 고립 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
고립 전압 |
1500년 |
|
|
Vdc |
산출에 입력 |
1500년 |
|
|
Vdc |
기초에 입력 |
|
500 |
|
|
Vdc |
기초에 산출 |
|
고립 저항 |
100 |
|
|
MΩ |
그것을 시험하는 500Vdc에 대기압 및 R.H.가 90%일 때 |
고립 용량 |
|
1000년 |
|
pF |
|
2. 일반적인 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
무게 |
|
6.1(170) |
|
Oz (g) |
캡슐에 넣는 |
(산출되는) MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta |
3. 환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
-40 |
|
+100 |
℃ |
장시간의, 기본적인 PCB 온도 |
저장 온도 |
-55 |
|
+115 |
℃ |
주위 |
온도 계수 |
|
|
±0.02 |
%/℃ |
|
습도 |
20 |
|
95 |
%R.H. |
불응식 상대 습도 |
4. 기준 수락
매개변수 |
주 |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
바늘 화염 시험 (IEC 695-2-2) |
전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0 |
IEC 61000-4-2 |
|
5. 자격 명세
매개변수 |
주 |
진동 |
10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소 |
기계적인 충격 |
x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락 |
(작업 중) 감기 |
IEC60068-2-1 광고 |
습기찬 열 |
IEC60068-2-67 Cy |
온도 순환 |
-40°C에 100°C의 경사로 15°C/min., 500 주기 |
힘/열 순환 |
Vin = 최대에 분, 완전 부하, 100개 주기 |
디자인 Marginality |
Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다 |
수명 시험 |
95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다 |
Solderability |
IEC60068-2-20 |
6. 전형적인 파 및 곡선
숫자 1: 명목상 산출 전압에 효율성 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.
숫자 2: 명목상 산출 전압에 전력 흩어지기 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.
숫자 3: 최대 출력 전력 감세 곡선 대 0 LFM에서 4를 핀으로 꼿기 위하여 핀 1까지에서 흐르는 공기를 가진 800 LFM의 기류 비율을 위한 대기 온도 (명목상 입력 전압).
숫자 4: 800 LFM의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (800W)에 변환기의 열 작의. 공기는 핀 1에서 변환기의 맞은편에 4를 핀으로 꼿기 위하여 흐르고 있습니다 (명목상 입력 전압).
숫자 5: 완전 부하에 대기병회전에 (저항하는 짐) (10 ms/div). 전 적용되는 입력 전압. Ch 1: Vout (10V/div). Ch 2: 온/오프 입력 (1V//div)
숫자 6: 완전 부하에 폐쇄 낙하시간 (400μs/div). Ch 1: Vout (10V/div). Ch 2: 온/오프 입력 (1V/div).
숫자 7: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 25%-50%-25%; dI/dt = 1A/μs). 짐 모자: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 축전기. Ch 1: Vout (500mV/div).
숫자 8: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%: dI/dt = 1A/μs). 짐 모자: 10μF, 30의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 모자. Ch 1: Vout (500mV/div).
숫자 9: 명목상 입력 전압 및 정격 부하 현재 (100mV/div)에 산출 전압 잔물결. 짐 용량: 1μF 세라믹 축전기 및 10μF 탄탈 축전기. 대역폭: 20 MHz.
7. 육체적인 정보
7.1 기계적인 개략
주:
1. 핀은 어깨 없이 1-8 0.6" (1.52mm) dia.입니다.
2. 핀은 9-22 0.025" (0.64mm) 사각입니다.
3. Pin 9에 14는 Vin에 참조 사항를 붙였습니다 (-). Pin 15에 느끼기 위하여 참조 사항를 붙이는 22 (-).
4. 포용력: 안으로 x.xx ±0.02. (x.x ±0.5mm), 안으로 x.xxx ±0.010. (x.xx ±0.25mm).
7.2 Pin 지적
Pin 아니. |
이름 |
기능 |
1 |
Vin (+) |
긍정적인 입력 전압 |
2 |
Vin (+) |
긍정적인 입력 전압 |
3 |
Vin (-) |
부정적인 입력 전압 |
4 |
Vin (-) |
부정적인 입력 전압 |
5 |
Vout (-) |
부정적인 산출 전압 |
6 |
Vout (-) |
부정적인 산출 전압 |
7 |
Vout (+) |
긍정적인 산출 전압 |
8 |
Vout (+) |
긍정적인 산출 전압 |
9 |
상전이 |
입력을 현재 잔물결을 감소시키고 짐 과도 응답 시간을 감소시키는 것은 반영했습니다 |
10 |
TSB |
열 폐쇄 버스 |
11 |
가능하게 하십시오 |
내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다. |
12 |
Sync 에서 |
동작 주파수는 200KHz에 놓이고에 의해 동기화될 수 있습니다 핀Sync 에서와 지상 (-) Vin 사이에서 연결되는 외부 시계. |
13 |
Vaux |
보조 산출 전압 |
14 |
임시 직원. 감시자 |
사용 없음 |
15 |
Sync 밖으로 |
이 핀은 감 (-) 핀에 참조 사항를 붙인 클럭 신호를 포함합니다. |
16 |
ORing FET 드라이브 |
FET 드라이브 핀은 주요 산출의 위 10V의 직류 전압을 대략 제공합니다 |
17 |
짐 공유 |
2개 이상 단위는 과다한 가동을 위해 또는 추가 평행으로 운영할 수 있습니다 소요 전력. |
18 |
좋은 힘 |
힘 좋은 핀은 단위의 가동 상태를 나타냅니다 |
19 |
현재 감시자 |
산출 현재는 이 핀에서 측정될 수 있습니다. |
20 |
감 (-) |
부정적인 먼 감. Vout에 감이 (-) (-) 연결되고 또는 좌로 열릴지도 모릅니다. |
21 |
손질 |
산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오. |
22 |
느끼십시오 (+) |
긍정적인 먼 감. Vout에 감이 (+) (+) 연결되고 또는 좌로 열릴지도 모릅니다. |
