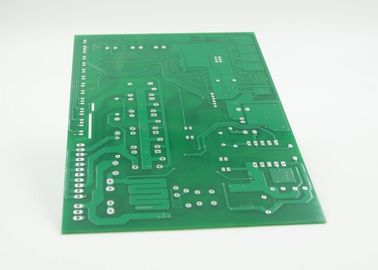

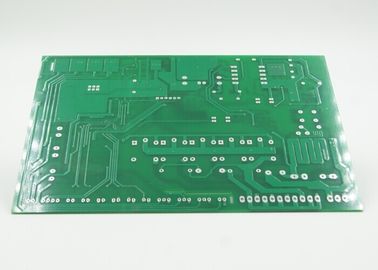

건전지/전력 공급 단위를 위한 겹켜 구리 인쇄 회로 기판

건전지/전력 공급 단위를 위한 겹켜 구리 인쇄 회로 기판

무거운 구리 PCB 일반적인 정보

무거운 구리 널은 IPC 당 정의의 세트가 없습니다. PCB 기업에 따르면, 그러나, 사람들은 일반으로 이 구리 지휘자를 가진 인쇄 회로 기판을 확인하기 위하여 이름을 3 oz/ft2 - 안 그리고/또는 외부 층에 있는 10 oz/ft2 사용합니다. 그리고 극단적인 무거운 구리 PCB는 20 oz/ft2에서 200 oz/ft2 인쇄 회로 기판을 나타납니다

일반적으로를 위해 각종 제품 이용되고는 그러나에 제한되지 않는 무거운 구리: 고성능 배급, 열 분산, 평면 변압기, 전원 변환 장치, etc로

무거운 구리 PCB를 위한 디자인 가이드

더 단단한 포용력이 성취 할 수 있더라도, 전형적인 지휘자 폭/간격/간격 포용력은 +/- 20% 입니다.

무거운 구리 PCB 지휘자의 최소한도 폭 그리고 간격은 요구된 현재 수용력 및 최대 허용한 지휘자 온도 상승을 기준으로 하여 1 차적으로 결정됩니다.

회로판 자취는, 그것의 크기 및 제조공정에 따라서, 모양에서 직사각형 이지 않을지도 모릅니다. 무거운 구리 지휘자는 전반적인 널 간격에 두드러지게 추가할 수 있습니다.

가공된 첨가물 (도금)는 마이너스 (에칭) 과정에 선호되고 그러나 더 비쌉니다).

무거운 구리 PCB의 기능

기본 물자: FR4/알루미늄

구리 간격: 4 OZ~6OZ

개략: , V 커트 구멍을 뚫는 수송

막지르다 웰딩 층: 백색/검정/파랗고/녹색/빨간 기름

지상 끝마무리: 침수 금, HASL, OSP
