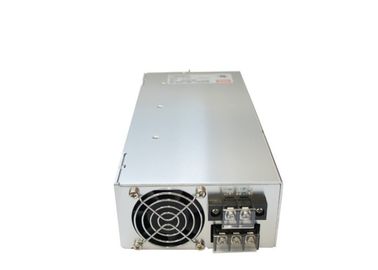

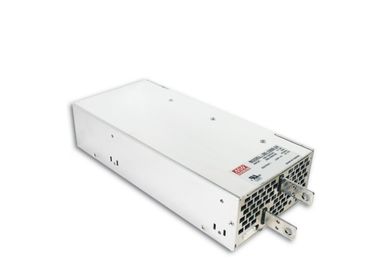

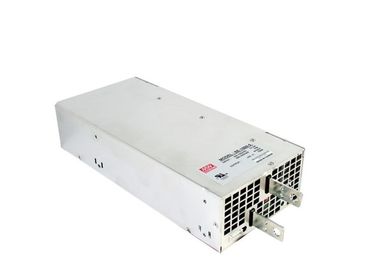

AC DC는 전력 공급 변압기 접합기를 12 볼트 DC와 24 볼트 DC SE-1000W 지도했습니다

AC DC는 전력 공급 변압기 접합기를 12 볼트 DC와 24 볼트 DC SE-1000W 지도했습니다

동봉하는 SE 시리즈 100w-450w 소형 특징:
1. 스위치에 의하여 AC에 의하여 입력되는 선택할 수 있는
2. 5 초 (SE-200/350) 동안 입력되는 반항 300VAC 큰 파도
3. 보호: 전압에/온도에 단락/하중 초과/(SE-100를 제외하면)
4. 붙박이 DC 팬 (SE-350/450)에 의하여 강제 통풍 냉각
5. 붙박이 팬 온/오프 통제 (SE-350)
6. 붙박이 일정한 현재 제한 회로 (SE-200/350)
7. 반항 5G 진동 시험 (SE-200/350)
8. 붙박이 먼 감 기능 (SE-450)
9. 100% 완전 부하 고온 검사 시험
10. 전원을 켜를 위한 LED 지시자
11. 보장 2 년

동봉하는 SE 시리즈 600W~1500W는 산출 특징을 골라냅니다:
1. AC는 스위치 (SE-600/1000)에 의하여 선택할 수 있던 입력했습니다
AC 입력 180~264VAC만 (SE-1500)
2. 보호: /전압에/임시 직원에 단락시키십시오/하중 초과.
3. 붙박이 DC 팬에 의하여 강제 통풍 냉각

4. 붙박이 먼 감 기능

5. DC OK, 먼 온/오프 통제 (SE-1000/1500)

6. 100% 완전 부하 고온 검사 시험

7. 전원을 켜를 위한 LED 지시자

8. 보장 2 년

스위치 (600With1000W)에 의해 선정되는 AC 입력 전압 범위 ......... 90~132VAC/180~264VAC; 180~264VAC (1500W)
AC 돌입 현재 ................. 콜드 시작, 230VAC (600With1500W) 콜드 시작에 60A, 230VAC (1000W)에 55A
DC 조정 범위 ............ ±10% 정격 출력 전압
하중 초과 보호 .............. 105%~125%는 재기하기 위하여 o/p 전압, 동력 재공급을 위에 껐습니다
전압 보호 .......... 115%~140% 정격 출력 전압에
반항 전압 ................ I/P-O/P: 3kVAC, I/P-FG: 1.5kVAC, 1 분
작동 온도 ............ - 20~+60°C (600With1000W); -20~+70°C (1500W)
찬성되는 안전 표준 .................. UL60950-1
EMC 기준 .................... 디자인은 EN55022 종류 B를 나타납니다
입출력 (SE-1000/1500를 위한 덮개를 가진 연결 .......................... 끝 구획: 산출을 위한 구리 기둥)

동봉하는 엇바꾸기 전력 공급
SE 시리즈:
단 하나 산출 엇바꾸기 전력 공급: SE-100, SE-200, SE-350, SE-450, SE-600, SE-1000, SE-1500


1000w의 빠른 세부사항은 산출 LED 엇바꾸기 전력 공급을 골라냅니다:

주:
1. 특별히 언급된 모든 매개변수는 주위 온도의 230VAC 입력, 정격 부하 및 25℃에 측정됩니다.
2. 잔물결 & 소음은 0.1uf & 47uf 평행한 축전기로 종결된 대역폭의 20MHz에 12"를 사용해서 꼬이는 쌍 철사 측정됩니다.
3. 포용력: 체제 포용력, 선 규칙 및 짐 규칙을 포함합니다.

4. UVP 회로를 사용해서, PSU는 곁에 AC에서 직접이라고 계속합니다 5 SEC 안에 온/오프 상태를 켜지 않을 것입니다.

SE-1000 시리즈 자료표:

유효한 SE 시리즈 SE-1000 모형:
SE-1000-5
SE-1000-9
SE-1000-12
SE-1000-15

SE-1000-24

SE-1000-48
