9개의 채널 CCTV 사진기 전력 공급 상자

모형 아니.

W&T-TVP1213-T9 (출력되는 9 채널)

출력 채널

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

산출

직류 전압 (v)

12V

12V

12V

12V

12V

12V

12V

12V

12V

정격 현재 (a)

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

LED 지시자

LED

잔물결 파 & 소음 (MV)

120mV

전압 정확도 (%)

±5%

총계 산출 현재

13.0A

열 커트오프 보호 (TCO)

영향 독립적인 산출, 아직도 작동할 다른 산출 문제가 발생할 때, 각 산출에는 독립적인 PTC 신관 및 LED 지시자가 있습니다.

오름 시간

1800ms, 23ms/230VAC 4000ms, 완전 부하에 30ms/115VAC

떠받치십시오 시간 (TYP.)를

완전 부하에 80ms/230VAC 14ms/115VAC

입력

Volrage 범위

전환을 위한 115V/230V AC;

주파수 영역

47~63Hz

Efficency (Typ.)

>80%

보호

하중 초과

출력 전력 110-180%rated, 보호 유형: 딸꾹질 형태는 제거된 결함 상태 후에, automatcally 재기합니다

현재에

전면 현재가 (평균 산출 현재 130-150%) 생길 때, 정상 등을 맞댄, 스위치 제거된 전력 공급은 자동으로, 때 조건 자기 방위 상태에 전환할 것입니다.

전압에

놓이는 0ver 전압: 120-140% 정격 전압

단락

짧은 상태가 생길 경우, 독립적인 PTC 신관은 제거될 상태, PTC 신관이 마지막 등을 맞댄 자동적으로 경우, 회로를 열 것입니다.

환경

일 임시 직원

﹣ 20~﹢60℃

humidty 일

불응식 20~90%RH

저장 온도

﹣ 40~﹢85℃, 10~95%RH

반항 전압

I/P~O/P: 3KVAC I/P~FG: 1.5KVAC O/P~FG: 0.5KVAC

고립 저항

I/P~O/P, I/P~FG, O/P~FG: 100M Ohms/500VDC/25℃/70% RH

EMI 방출

EN55022 (CISPR22)에 수락 Class B

EMS 면제

EN61000-4-2,3,4,5,6,8,11, ENV50204의 경공업 수준, 표준 A에 수락

다른 사람

MTBF

≧100K hrs. MIL-HDBK-217F (25℃)

차원

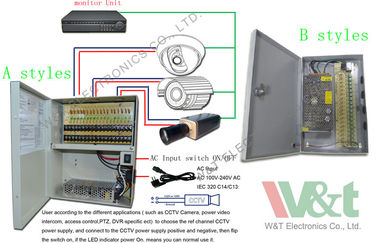

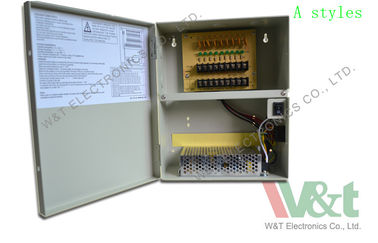

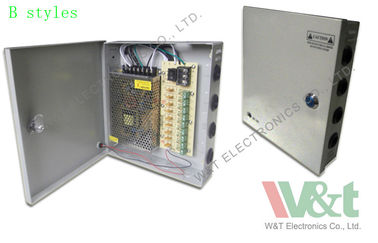

A: 255*208*90mm (L*W*H) B: 235*205*52mm (L*W*H)

포장

0.60Kg: 5PCS/3.0Kg (530*300*240MM)
