빠른 세부사항

원래 장소: 중국

유명 상표: Enargy

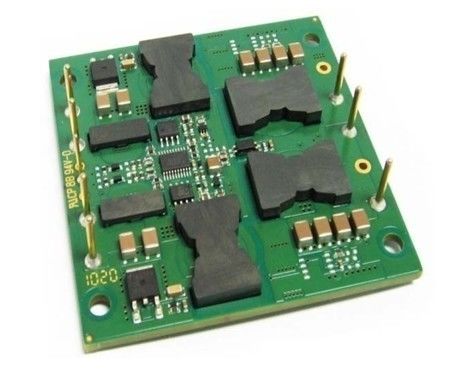

모델 번호: JS150-24S12-POC

출력 전력: 150W

조작 온도 범위: -20~85℃

입력 전압 범위: 18-36Vdc

산출 전압: 12Vdc

효율성: 88%

크기 (L*W*H): 72.1*72.1*9.1mm

지불 & 선박 기간

최소 주문량: 1pcs

가격: 교섭

배달 시간: 교섭

공급 능력: 1000Pcs/week

주요 특징

· 출력 전력: 150W

· 넓은 입력 범위: 18-36Vdc

· 높은 변환 효율성: 88%

· ±0.5%에 선 규칙

· ±0.5%에 짐 규칙

· 조정 동작 주파수

· 고립 전압: 1500V

· (온/오프) 통제를 가능하게 하십시오

· 하중 초과 보호를 출력하십시오

· 딸꾹질 형태 단락 보호

· 과열 보호

· 입력의 밑에 전압 차단

· 산출 전압 손질: ±10%

제품 개관

성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 이 DC-DC 변환기 단위 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 고주파 활동적인 죔쇠 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.

제품 소개

JS 시리즈는 기업 비표준 벽돌 포장 크기를 사용하는 자주적으로 통제한 단 하나 산출 변환기입니다. 아주 고능률은 열 분산을 극소화하고 극단적으로 고성능 조밀도를 허용하기 위하여 동시 개정 및 혁신적인 건축 디자인을 이용하는 ENARGY CORP에 의하여 특허가 주어진 지세학의 결과입니다. 변환기에 의해 낭비된 힘은 이렇게 낮습니다 때문에 비용을, 무게, 고도 저장하는 열 싱크가 요구되지 않다, 그리고 신청 노력. 힘과 통제 분대 전부는 믿을 수 있는 제품의 결과로 highyield 표면 산 기술을 가진 다중층 PCB 기질에, 거치됩니다.

1.Electric 특성

전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다. Ta=25oC에 모든 자료 테스트는 특별한 정의를 제외합니다.

1.1Absolute 최대 등급

매개변수	분	Typ	최대	단위	주
입력 전압			38	Vdc	지속, 비작동
			36	Vdc	지속, 운영하기
			38	Vdc	작동 일시적인 보호,<100ms>
고립 전압			2000년	Vdc	산출에 입력
작용 온도	-40		100	℃
저장 온도	-55		105	℃
Vin 전압에 가능하게 하십시오	-2.0		10	Vdc

1.2Input 특성

매개변수	분	Typ	최대	단위	주
입력 전압 범위	18	24	36	Vdc	지속
의 밑에 전압 차단		16.8	17.8	Vdc	문턱회전 에
	15.3	16.2		Vdc	회전 떨어져 문턱
최대 입력 현재			11	A	완전 부하; 18Vdc 입력
효율성		88		%	완전 부하, 평가 입력 전압, 숫자 1-4
방산		3		W	Min. 짐
무능한 입력 현재		10		mA	핀 낮은것을 가능하게 하십시오
외부 입력 용량을 추천하십시오		100		µF	전형적인 ESR 0.1-0.2Ω

1.3Output 특성

매개변수	분	Typ	최대	단위	주
산출 전압 세트 포인트	11.88	12.00	12.12	Vdc	명목상 입력; 짐 없음
산출 전압 범위	11.76	12.00	12.24	Vdc
산출 현재 범위	0.1		12.5	A	열 감세에 주제; 숫자 5-8
선 규칙		±0.02	±0.50	%	고압선에 낮은 선; 완전 부하
짐 규칙		±0.02	±0.50	%	완전 부하에 사소 짐; 명목상 입력
온도 조절		±0.03	±0.05	%/°C	조작 온도 범위에
현재 한계	13.75	15	16.3	A	명사류의 산출 전압 95%
단락 현재	0.1	15	16.3	A	산출 전압 <250 mV="">
잔물결 (RMS)		20		mV	명목상 입력; 완전 부하; 20 MHz 대역폭; 숫자 13
소음 (첨단에 첨단)		120		mV
최대 산출 모자.		8000		μF	명목상 입력; 완전 부하
산출 전압 손질			±10	%	명목상 입력; 완전 부하;

1.4Dynamic 응답 특성

매개변수	분	Typ	최대	단위	주
산출 현재에서 변화하십시오 (di/dt= 0.1A/µs)		360		mV	50%에서 최대 75%에 50% Iout; 숫자 11
산출 현재에서 변화하십시오 (di/dt= 2.5A/µs)		480		mV	50%에서 최대 75%에 50% Iout; 숫자 12
정착(settle) 시간		200		µS	안에서 1% Vout nom에.
시간회전 에		10		Ms	완전 부하; Vout=90% nom. 숫자 9
폐쇄 낙하시간		300		µS	완전 부하; Vout=10% nom. 숫자 10
산출 전압 오버슛			3	%

1.5Functional 특성

매개변수	분	Typ	최대	단위	주
엇바꾸기 주파수	180	200	220	KHz	정식 단계 및 고립 단계
손질 (Pin8)					전압 손질 (Pin8)
산출 전압 손질			10	%	위로 손질, Vout에 손질 Pin (-).
	10			%	아래로 손질, Vout에 손질 Pin (+).
가능하게 하십시오 (온/오프) 통제 (Pin4)를					부 7.1를 보십시오
전압을 가능하게 하십시오 근원 현재를 가능하게 하십시오		5		Vdc	핀 뜨를 가능하게 하십시오
		1		mA
(온/오프) 통제 확실성 논리를 가능하게 하십시오	5		10	Vdc	에 통제, 높은 논리 또는 뜨
	-0.5		2.0	Vdc	떨어져 통제, 낮은 논리
하중 초과 보호	110	120	130	%	, 맥박 맥박 현재 한계 문턱에 의하여 현 방식, (%Rated 짐)
단락 보호		80		mΩ	유형: , 자동 회복 비 걸쇠를 거는, 딸꾹질 형태 문턱, 단락 저항
과열 보호		105		℃	유형: 의 자동 회복 비 걸쇠를 걸기; 문턱, PCB 온도
		15		℃	히스테리시스

1.6Isolation 특성

매개변수	분	Typ	최대	단위	주
고립 전압	1500년			Vdc	산출에 입력
	1500년			Vdc	기초에 입력
	500			Vdc	기초에 산출
고립 저항	10			MΩ	그것을 시험하는 500VDC에 대기압 및 R.H.가 90%일 때
고립 용량		1000년		pF

2. 일반적인 특성

매개변수	분	Typ	최대	단위	주
무게		3.5(99)		Oz (g)	열린 구조
(산출되는) MTBF	1			MHrs	TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

3.Environmental 특성

매개변수	분	Typ	최대	단위	주
작용 온도	-40		+100	℃	장시간의, 기본적인 PCB 온도
저장 온도	-55		+105	℃	주위
온도 계수			±0.05	%/℃
습도	20		95	%R.H.	불응식 상대 습도

4.Standards 수락

매개변수	주
UL/cUL60950
EN60950
GB4943
바늘 화염 시험 (IEC 695-2-2)	전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0
IEC 61000-4-2

5.Qualification 명세

매개변수	주
진동	10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소
기계적인 충격	x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락
(작업 중) 감기	IEC60068-2-1 광고
습기찬 열	IEC60068-2-67 Cy
온도 순환	-40°C에 100°C의 경사로 15°C/min., 500 주기
힘/열 순환	Vin = 최대에 분, 완전 부하, 100개 주기
디자인 Marginality	Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다
수명 시험	95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다
Solderability	IEC60068-2-20

6.Typical 파와 곡선

숫자 1: 명목상 산출 전압에 효율성 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

숫자 2: 명목상 산출 전압 그리고 60% 정격 출력에 효율성 대 25°C, 40°C and55°C (명목상 입력 전압)의 대기 온도를 위한 기류 비율.

숫자 3: 명목상 산출 전압에 전력 흩어지기 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

숫자 4: 명목상 산출 전압 그리고 60% 정격 출력에 전력 흩어지기 대 25°C, 40°C 및 55°C (명목상 입력 전압)의 대기 온도를 위한 기류 비율.

숫자 5: 최대 출력 전력 감세 곡선 대 0 LFM에서 5를 핀으로 꼿기 위하여 핀 1까지에서 흐르는 공기를 가진 400 LFM의 기류 비율을 위한 대기 온도 (명목상 입력 전압).

숫자 6: 100 LFM의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (150W)에 변환기의 열 작의. 공기는 핀 1에서 변환기의 맞은편에 5를 핀으로 꼿기 위하여 흐르고 있습니다 (명목상 입력 전압).

숫자 7: 최대 산출 힘 감세 곡선 대 0 LFM에서 입력에서 산출 (명목상 입력 전압까지)에 흐르는 공기를 가진 400 LFM의 기류 비율을 위한 대기 온도.

숫자 8: 100 LFM의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (150W)에 변환기의 열 작의. 공기는 입력에서 산출 (명목상 입력 전압)에 변환기의 맞은편에 흐르고 있습니다

숫자 9: 완전 부하에 대기병회전에 (저항하는 짐) (20 ms/div). 전 적용되는 입력 전압.

Ch 1: Vout (5V/div). Ch 2: 온/오프 입력 (5V/div)

숫자 10: 완전 부하에 폐쇄 낙하시간 (400 µs/div).

Ch 1: Vout (5V/div). Ch 2: 온/오프 입력 (5V/div).

숫자 11: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%; dI/dt = 0.1A/μs). 짐 모자: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 축전기. Ch 1: Vout (100mV/div).

숫자 12: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%: dI/dt = 2.5A/μs). 짐 모자: 470μF, 30의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 모자. Ch 1: Vout (100mV/div).

숫자 13: 명목상 입력 전압 및 정격 부하 현재 (100mV/div)에 산출 전압 잔물결. 짐 용량: 1μF 세라믹 축전기 및 10μF 탄탈 축전기. 대역폭: 20 MHz.

7.Function 명세

7.1Enable (온/오프) 통제 (Pin 4)

가능하게 하 핀은 힘 단위가 전자로 이따금 전환되는 것을 허용합니다. 가능하게 하 (온/오프) 기능은 전지 효력 보전을 위해, 맥박이 뛴 힘 신청 또는 위로 연속 힘을 위해 유용합니다.

가능하게 하 핀은 - Vin에 참조 사항를 붙입니다. 그것은 내부에 끌어 당깁니다, 그래서 외부 전압 근원은 요구되지 않습니다. 가능하게 하 핀의 통제를 위해 열리는 수집가 (또는 하수구를 여십시오) 스위치가 추천됩니다.

가능하게 하 핀을 사용할 경우, 참고가 진짜로 이다 - 거르는 EMI 앞서서 아닙니다 또는 멀게 단위의 Vin 핀을, 확인하십시오. 광학적으로 제어 신호를 결합하고 단위에 opto 연결기를 직접 찾아내는 것은 이 문제의 무엇이든을 피할 것입니다. 가능하게 하 핀이 사용되지 않는 경우에, 뜨를 (긍정적인 논리) 남겨두고 또는 Vin - 핀 (부정 논리)에 연결될 수 있습니다. A 세부사항을 온/오프 핀을 몰기를 위한 5개의 가능한 회로 계산하십시오. 숫자 B는 내부 온/오프 회로의 상세한 보기입니다.

7.2Protection 특징

·입력의 밑에 전압 차단: 변환기는 입력 전압이 너무 낮 때 끄기 위하여 디자인되, 피합니다 입력 체계 불안정성 문제를, 차단 회로입니다 DC 히스테리시스를 가진 비교 측정기 돕. 입력 전압은 상승할 때, 변환기가 켜기 전에 (명세 페이지에 목록으로 만들어지는) 전압 한계값회전에 전형을 합니다 초과해야. 일단 변환기가 켜져 있으면, 입력 전압은 전형적인 회전 떨어져 전압 한계값의 밑에 변환기가 끄기 전에 내려야 합니다.

·산출 현재 한계: 최대 현재 한계는 산출 전압 강하로 일정하게 남아 있습니다. 그러나, 한 번 산출의 맞은편에 짧은 것의 임피던스는 단락 상태가 제거될 때까지 지정된 산출 DC 현재 한계 폐쇄 전압, 딸꾹질 형태 불명확한 단락 보호 국가로 변환기의 밑에 전압 강하를 출력하기 위하여 만드도록 충분히 작습니다. 이것은 변환기 짐 널의 과량 난방을 방지합니다.

·과열 폐쇄: 변환기에 온도 감지기는 단위의 평균 온도를 느낍니다. 열 폐쇄 회로는 느껴지는 위치에 온도가 과열 폐쇄 가치를 도달할 때 변환기를 떨어져 돌기 위하여 디자인됩니다. 그것은 변환기가 때 과열 폐쇄 재착수 히스테리시스 가치 양에 의하여 느껴진 위치 가을의 온도 다시 켜는 것을 허용할 것입니다.

7.3Typical 신청 회로

8.Test 방법

8.1Output 잔물결 & 소음 시험

산출 잔물결은 기본 주파수 잔물결과 고주파 엇바꾸기 소음 스파이크로 구성됩니다. 기본적인 전환 주파수 잔물결 (또는 기본적인 잔물결 1MHz 범위에 100KHz에) 있습니다; 고주파 엇바꾸기 소음 스파이크 (또는 엇바꾸기 소음 50MHz 범위에 10 MHz에) 있습니다. 엇바꾸기 소음은 20 MHz 대역폭에 일반적으로 소음 스파이크를 위한 모든 뜻깊은 고조파를 포함하기 위하여 지정됩니다.

산출 잔물결 및 소음을 측정하는 쉬운 방법은 아래에 보이는 바와 같이 전원 변환 장치 산출 핀에 대하여 직접, 눌러진 진동경 조사 끝 및 지상 반지를 이용하기 위한 것입니다. 이것은 산출 맨끝의 맞은편에 가장 짧은 가능한 연결합니다. 진동경 조사 지상 클립은 잔물결과 소음 측정에서 결코 사용되어야 하지 않습니다. 지상 클립은 안테나 및 픽업으로 뿐만 아니라 발광한 고주파 에너지 작동할 것입니다, 그러나 측량에 일반 형태 소음을 또한 소개할 것입니다.

잔물결 & 소음 측정을 위한 표준 시험 체제는 숫자 D.에서 보입니다. 측량이 범위 조사의 긴 지상 클립과 관련되었던 소음 픽업을 삭제하도록 조사 소켓 (Tektronix, P.N. 131.0258-00)는 사용됩니다.

9.Physical 정보

9.1Mechanical 개략

주:

1. 핀 3는 0.040" (1.02mm) dia.입니다.

2. 다른 핀은 전부 0.060" (1.52mm) dia.입니다.

3. 포용력: 안으로 x.xx±0.02. (x.x±0.5mm)

안으로 x.xxx±0.010. (x.xx±0.25mm)

9.2Pin 지적　

Pin 아니.	이름	기능
1	Vin (+)	긍정적인 입력 전압
2	Vin (+)	긍정적인 입력 전압
3	가능하게 하십시오	내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
4	Vin (-)	부정적인 입력 전압
5	Vin (-)	부정적인 입력 전압
6	Vout (-)	부정적인 산출 전압
7	Vout (+)	긍정적인 산출 전압
8	손질	산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오.
