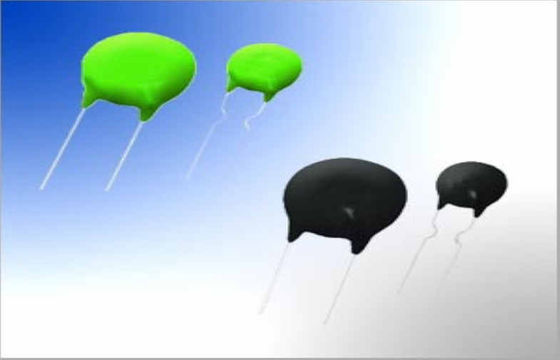

스위치 형태 전력 공급을 위한 힘 NTC 서미스터를 제한하는 돌입 현재
빠른 세부사항:
·돌입 현재 supression를 위한 저가 고체 장치.
·선 현재 찡그림과 전파 노이즈를 극소화하십시오.
·스위치, 정류기 다이오드를 축전기 조숙한 실패에 대하여 반반하게 하 보호하거든.
·신관이 과실에서 부는 것을 막으십시오.
묘사:
힘 NTC 서미스터는 전력이 첫째로 켜지기 때 엇바꾸기 전력 공급 또는 다른 장치에 있는 돌입 현재 양을 제한하는 비용 효과적인 장치 일 수 있습니다. 힘 NTC 서미스터는 높은 찬 저항에서 그것을 흘러 관통하는 현재에 의해 가열될 때 낮은 뜨거운 저항에 떨어지는 힘 저항기로 작용해서 큰 파도 현재를 제한합니다.
돌입 현재 제한기 힘 NTC 서미스터는 높은 돌입 전류 파동을 억압하는 바람직하지 않 높은 현재에서 그것의 저항은 연속 조작 도중 사소한 낮은것에 남아 있는 그러나, 회로를 보호합니다. 가동 상태, 힘 서미스터에 있는 그들의 낮은 저항에게 감사에는 자주 이 신청에 사용된 조정 저항기 보다는 상당히 낮은 전력 흩어지기가 있습니다.
신청:
스위치 형태 전력 공급, UPS 힘, 변압기, 모터, 각종 전기 난방 기구, 에너지 절약 빛, 밸러스트, 각종 전력 회로, 증폭기의 보호를 위해 큰 파도 현재를 제한하는 것은, displayer, 감시자, 색깔 텔레비젼, 필라멘트 보호, 등등을 착색했습니다.
힘 서미스터 분대는 또한 20 까지 A.의 지속 현재를 가진 진공 청소기에서 모터의 연약한 시작을 위해, 예를 들면 이용될 수 있습니다.
명세:
힘 NTC 서미스터 특징을 제한하는 돌입 현재:
·수지 uninsulated 도선을 가진 입히는 디스크 서미스터.
·AC와 DC 둘 다를 위해 적당한 265의 볼트 (rms)의 전압까지 순회합니다.
·저항, 현재 및 차원의 광범위.
·우수한 기계적인 힘.
·PCB 설치를 위해 적당한.
돌입 현재 제한 힘 NTC 서미스터 유무 비교 곡선 |
돌입 현재 제한 힘 NTC 서미스터
|
전형적인 전력 공급 회로
힘 NTC 서미스터 신청 회로
돌입 현재 보호 회로를 위한 다른 보기 NTC 서미스터
돌입 현재 제한 힘 NTC 서미스터 자료표
부품 번호. |
R25 |
최대 |
대강. |
방산 |
열 |
차원 (mm) |
||||
Dmax |
Tmax |
H |
H 0 |
d±1 |
||||||
MF72-3D9 |
3개 옴 |
4A |
0.120 |
11 |
34 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-5D9 |
5개 옴 |
3A |
0.210 |
11 |
34 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-8D9 |
8개 옴 |
2A |
0.400 |
11 |
32 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-10D9 |
10 옴 |
2A |
0.458 |
11 |
32 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-16D9 |
16 옴 |
1A |
0.802 |
11 |
31 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-22D9 |
22 옴 |
1A |
0.950 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-33D9 |
33 옴 |
1A |
1.124 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-50D9 |
50 옴 |
1A |
1.252 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-80D9 |
80 옴 |
0.8A |
2.010 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 /5 |
MF72-3D11 |
3개 옴 |
5A |
0.100 |
13 |
43 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-5D11 |
5개 옴 |
4A |
0.156 |
13 |
45 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-8D11 |
8개 옴 |
3A |
0.255 |
14 |
47 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-10D11 |
10 옴 |
3A |
0.275 |
14 |
47 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-12D11 |
12 옴 |
2A |
0.462 |
14 |
48 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-16D11 |
16 옴 |
2A |
0.470 |
14 |
50 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-20D11 |
20 옴 |
2A |
0.512 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-22D11 |
22 옴 |
2A |
0.563 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-33D11 |
33 옴 |
1.5A |
0.734 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-50D11 |
50 옴 |
1.5A |
1.021 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-60D11 |
60 옴 |
1.5A |
1.215 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 /5 |
MF72-1.3D13 |
1.3 옴 |
7A |
0.062 |
13 |
60 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-3D13 |
3개 옴 |
6A |
0.092 |
14 |
60 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-5D13 |
5개 옴 |
5A |
0.125 |
15 |
68 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-10D13 |
10 옴 |
4A |
0.206 |
15 |
65 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-15D13 |
15 옴 |
3A |
0.335 |
16 |
60 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-30D13 |
30 옴 |
2.5A |
0.517 |
16 |
65 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-47D13 |
47 옴 |
2A |
0.810 |
17 |
65 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-1.3D15 |
1.3 옴 |
8A |
0.048 |
18 |
68 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-1.5D15 |
1.5 옴 |
8A |
0.052 |
18 |
69 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-3D15 |
3개 옴 |
7A |
0.075 |
18 |
76 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-5D15 |
5개 옴 |
6A |
0.112 |
20 |
76 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-8D15 |
8개 옴 |
5A |
0.178 |
20 |
80 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-10D15 |
10 옴 |
5A |
0.180 |
21 |
85 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-15D15 |
15 옴 |
4A |
0.268 |
20 |
75 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-30D15 |
30 옴 |
3.5A |
0.438 |
18 |
75 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-47D15 |
47 옴 |
3A |
0.680 |
21 |
86 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-0.7D20 |
0.7 옴 |
12A |
0.018 |
25 |
89 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-1.3D20 |
1.3 옴 |
9A |
0.037 |
24 |
88 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-3D20 |
3개 옴 |
8A |
0.055 |
24 |
88 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-5D20 |
5개 옴 |
7A |
0.087 |
23 |
87 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-8D20 |
8개 옴 |
6A |
0.142 |
25 |
105 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-10D20 |
10 옴 |
6A |
0.162 |
24 |
102 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
부품 번호. |
R25 (옴) |
최대 안정되어 있는 현재 (a) |
대강. 저항 가치에 최대 현재 (Ω) |
최대 정격 출력 Pmax. (w) |
소산 인자 (mW/oC) |
열 시간 상수 (s) |
차원 (mm) |
|||||
Dmax |
Tmax |
H |
H 0 |
d |
Pin 모양 |
|||||||
D15mm 2.5ohm/9.5A |
2.5 옴 |
9.5A |
0.044 |
3.5W |
22 분 |
최대 75 |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
비틀리는 안 |
D15mm 5 ohm/8A |
5개 옴 |
8A |
0.058 |
3.5W |
22 분 |
최대 75 |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
비틀리는 안 |
D15mm, 10 ohm/7A |
10 옴 |
7A |
0.098 |
3.5W |
22 분 |
최대 75 |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
비틀리는 안 |
D20mm 1 ohm/16A |
1개 옴 |
16A |
0.027 |
5W |
28 분 |
최대 110 |
22.5 |
7 |
24.7 |
/ |
10 |
똑바로 |
D20mm 5 ohm/12A |
5개 옴 |
12A |
0.047 |
5W |
28 분 |
최대 110 |
22.5 |
7 |
24.7 |
/ |
10 |
똑바로 |
D20mm, 10 ohm/8A |
10 옴 |
8A |
0.085 |
5W |
28 분 |
최대 110 |
22.5 |
7 |
24.7 |
/ |
10 |
똑바로 |
D25mm, 1 ohm/20A |
1개 옴 |
20A |
0.021 |
7W |
30 분 |
최대 130 |
29 |
8 |
33 |
/ |
10 |
똑바로 |
D25mm , 5 ohm/14A |
5개 옴 |
14A |
0.047 |
7W |
30 분 |
최대 130 |
29 |
8 |
33 |
/ |
10 |
똑바로 |
D25mm, 10 ohm/10A |
10 옴 |
10A |
0.084 |
7W |
30 분 |
최대 130 |
29 |
8 |
33 |
/ |
10 |
똑바로 |
D30mm, 1 ohm/30A |
1ohm |
30A |
0.014 |
8W |
40 분 |
최대 190 |
36 |
8.5 |
40 |
/ |
18 |
똑바로 |
D30mm, 10 ohm/13A |
10 옴 |
13A |
0.056 |
8W |
40 분 |
최대 190 |
36 |
8.5 |
40 |
/ |
18 |
똑바로 |
시험
|
표준
|
테스트 조건
|
(전형) ΔR25/R25
|
주목합니다
|
건조한 열에 있는 저장 |
IEC 60068-2-2 |
위 종류 온도 온도에 저장: 125oC 시간: 1000h |
<10> |
눈에 보이는 손상 없음 |
정상 상태 습기찬 열에 있는 저장 |
IEC 60068-2-3 |
공기의 온도: 공기의 40oC 상대 습도: 93% 내구: 21 일 |
<5> |
눈에 보이는 손상 없음 |
급속한 온도 순환 |
IEC 60068-2-14 |
시험 온도를 낮추십시오: -55oC 위 시험 온도: 주기의 125oC 수: 10 |
<10> |
눈에 보이는 손상 없음 |
내구시간 |
|
I=Imax t: 1000h |
<10> |
눈에 보이는 손상 없음 |
주기적인 내구시간 |
|
I=Imax, 1000 주기 On-time=1 최소한도 냉각 time=6 분 |
<10> |
|
일시적인 짐 |
|
주기의 Capacitance=CT 수: 1000년 |
<5> |
눈에 보이는 손상 없음 |
1) 최대 동작 전류 > 힘 반복에 있는 실제적인 동작 전류
2) 25C에 평가된 영출력 저항
어느 것의, E: 반복 전압, Im: 큰 파도 현재
변환 힘을 위해, 전환 힘은, 힘, UPS 힘, Im=100 시간 동작 전류를 전환합니다
필라멘트를 위해, 히이터는, Im =30 동작 전류의 시기를 정합니다
3) 더 큰 beta 가치, 더 작은 잔류 저항, 더 작은 작용 온도 일어나기.
4) 일반적으로, 시간 상수의 더 큰 제품 및 방산 계수, 더 큰 NTC 열용량, 더 강력한 NTC 서미스터 큰 파도 현재 제지 수용량.
1) 돌입 현재 제한을 위해, NTC 서미스터는 짐 회로도 시리즈에서 연결되어야 합니다. 몇몇 돌입 현재 제한기는 또한 높이 감쇠를 위한 시리즈에서 연결될 수 있습니다. 돌입 현재 제한기는 평행으로 연결되면 안됩니다.
2) 일반적인 돌입에서 현재 제한기는 그들의 고저항 때문에 충분한 돌입 현재 제한을 제공해서 좋은 찬 국가에 돌아오는 시간을 요구합니다. 냉각 가동불능시간은 주위 조건에 달려 있습니다.
3) NTC 서미스터의 주변 지역이 확실히 뜨겁게 될지도 모르다 고려되어야 합니다. 인접한 분대가 서미스터에서 충분한 거리에 서미스터의 적당한 냉각 시간을 허용하기 위하여 둔다는 것을 지키십시오.
4)는 인접한 물자가 서미스터의 표면 온도에 대등한 온도에 가동을 위해 디자인된다는 것을 확인합니다. 주위 부속 및 물자가 이 온도를 저항할 수 있다는 것을 확인하십시오.
5)는 서미스터가 과열하는 것을 피하도록다는 것을 충분하게 송풍된다는 것을 확인합니다.
6)는 서미스터 표면의 comtamination를 피합니다.
7)는 어떤 액체 및 용매든지를 가진 NTC 서미스터의 접촉을 피합니다. 아무 물도 NTC 서미스터에 들어가지 않다는 것을 확인하십시오.
