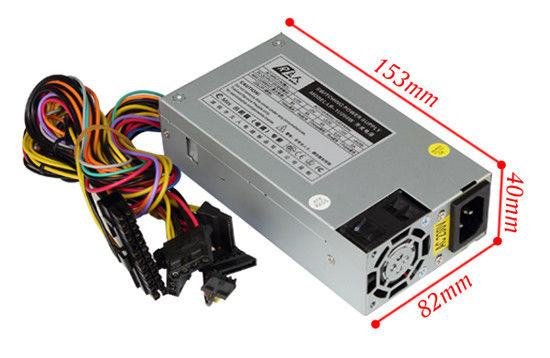

180Watt 12V AC DC 엇바꾸기 형태 단락 보호로 4cm 팬을 전력 공급

180Watt 12V AC DC 엇바꾸기 형태 단락 보호로 4cm 팬을 전력 공급

경쟁 이점:

1. 직업적인 소형 ITX 케이스 제조자

2. AC 입력 현재: 최대 6A (입력 AC 230V 50HZ)

3. 5 보호: Overcurrent 보호, 과전압 보호, 과열 보호는, 보호, 단락 보호를 압도합니다

4. OEM/ODM 서비스

5. 180W 정격 출력 전력

6. 세륨 FCC PSE ROHS 기준 증명서

7. 다중목적 제품

왜 Realan지:

우리는 PC 상자 개발하고 생성하기의 10 년간이상 부유한 경험과 더불어 소형 컴퓨터 상자 그리고 전력 공급을 위한 아주 직업적인 제조자, 입니다. 결심은 질, Realan를 항상 지키고 있습니다 이기기 위하여, 승리가 더 높은 제품을 제공하는 심혼에 의해 해서 협력을 평가하는 생산 철학을 달성합니다. 그리고 우리의 제품은 동 아시아, 동남 아시아, 중동, 북아메리카, 남아메리카, 유럽, 아프리카, 호주 및 다른 국가에 수출되었습니다.
당신은 당신의 구입 전이나 후에 어떠한 질문 및 관심사라도 있는 경우에는 저희에게 연락하는 것을 망설이지 마십시오. 우리는 당신의 100%년 만족에 투입됩니다.

상세 사양:

1. 기본 구성

1.1 산출 공용영역: 24P (400mm), SATA+L (400mm), L+SATA (400mm), P4 (400mm)
1.2 팬: 4cm
1.3 팬 온도 조종 디자인:
1.4 물자: 0.6SECC
1.5 동력선: 1.2m
1.6 전환: 없이
1.7 포장: 산업 포장

2. AC 입력

1.1 입력 전압
AC 입력 최소한도 정상적인 최대 단위
전압 95 110 135 VAC rms
180 220 264 VAC rms
주파수 50 --- 60 Hz
1.2 최대 입력 현재 3A (입력 220V) /6A (input110V)
1.3 최대 큰 파도 현재 60A (220V, 실내 온도에 콜드 시작)

3. 동력 효율

3.1 최소한 70% (입력 220V/50Hz, 완전 부하 전력 등급)

4. DC 산출

산출 전압, 현재, 잔물결 및 소음
전압 +5V +12V +3.3V -12V +5VSB
최대 부하 12A 12A 7A 0.6A 2A
완전 부하 9A 9A 5A 0.5A 1.5A
최소한도 짐 1.0A 0.5A 0.5A 0.1A 0.1A
규칙 ±5% ±5% ±5% ±10% ±5%
잔물결 50mV 120mV 50mV 200mV 50mV
소음 100mV 240mV 100mV 300mV 100mV

전력 공급 일 지속적으로, DC에 의하여 출력되는 총 힘을 가진 출력 전력 최대 90 W.의 180W, +3.3V 및 +5V 합계 보다는 아니 좀더.
0.1uF 세라믹 디스크 축전기 & 10uF 전해질 (낮은 ESR) 축전기는 잔물결 & 소음 측정 도중 산출 맨끝의 맞은편에 있어야 합니다. 동축 조사를 가진 20MHz에 진동경 대역폭 세트.
정식 짐은 30%에서 최대 부하의 70% 안에 해야 합니다.
주위 온도 25도.

5. 보호

주: 이 이유 제거할 때만, 과전압 압도하게, 만기가 된 undervoltage, 잠근 상태에서 잠긴 단락 보호 운동, 힘은, 원격 제어 스위치 적어도 1개 초 감소 (또는 적어도 리셋은 10 초 후에 전력 공급을 닫으십시오), 전력 공급 재출발할 수 있습니다.
5.1Short 회로 보호: 전력 공급은 자동적인 보호 및 마지막 산출 산출 맨끝 단락 사정일 것입니다.
5.2 하중 초과 보호
120-160% 최대 힘의.
5.3 단락 보호
지상에 모든 산출.

6. 시간 시퀀스 시험

6.1 힘 좋은 신호 지연 시간 (T3): 100ms ≤T3≤500ms
6.2 힘 좋은 신호 오름 시간 (T4): T4≤10ms
6.3 시간 (T5)를 떠받치십시오: T5≥16ms
6.4 가을 신호 지연 시간 (T6)를 강화하십시오: T6≥1ms

7. 먼 스위치 통제

7.1 DC 산출은 논리 회로에 의해 (+5Vsb를 제외하면) 통제될 수 있습니다
7.2 논리 회로는 전력 공급을 이따금 통제합니다
입력 낮은 전압 0~0.8V 전력 공급은 켭니다
입력 고전압 2~5.25V 전력 공급은 끕니다

8. 보조 산출 +5Vsb

전력 공급은 입력 전압에 의해서만 2A +5V를 위한 정격 현재 값을 밀어줍니다 전압을, 산출 전압 통제됩니다 출력했습니다.

9. 안녕 남비 시험

지구에 입력: AC 1500V는 3.0 초, 가장 큰 누설 현재 10mA를 지킵니다

10. 지구 계속성 시험

24A 현재 테스트 조건 하에서, resistance≤100mΩ

11. 환경

11.1 환경 온도를 사용하십시오: 5개 도에서 +40 도
11.2 환경 상대 습도를 사용하십시오: 20%에서 85%
11.3 저장 환경 온도: -40 정도에서 +70 도
11.4 저장 상태 상대 습도: 10%에서 90%
