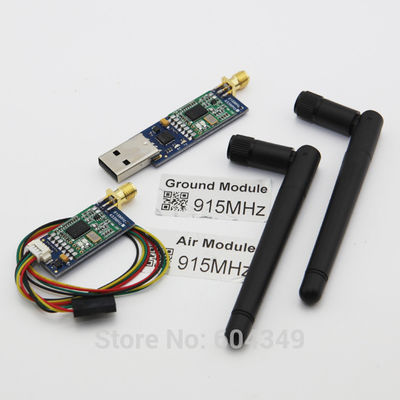

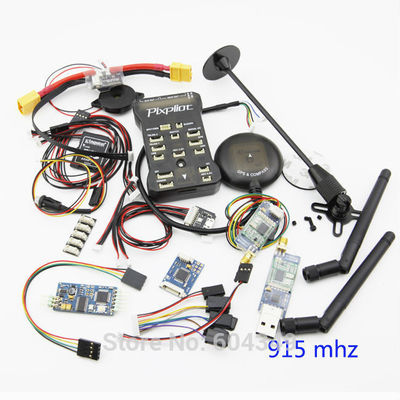

fold+OSD+ppm+915 Mhz 단위를 가진 Pixpilot v2.4.5 (Pixhawk) +Power +I2C+RGB+ M8N gps

Pixpilot는 Pixhawk의 PX4 열려있 기계설비 프로젝트에 의해 디자인된 진보된 오토 파일럿 시스템과 호환이 되는 100%입니다. 그것은 어떤 자치 차량든지 통제를 위한 믿을 수 없는 성과, 융통성 및 신뢰도를 전달하는 ST Microelectronics®와 NuttX 실시간 운영 체계에서 진보된 가공업자 그리고 감지기 기술을 특색짓습니다.

Pixpilot 체계의 이득은 임무와 비행 행동의 Lua 대본을 쓰기와 같은 프로그램 환경, 완전히 새로운 자동조종장치 기능 그리고 관례 PX4 운전사 층 리눅스 같이 통합 multithreading, 유닉스를/포함해 모든 과정의 맞은편에 단단한 타이밍을 지키. 이 진보된 기능은 당신의 자치 차량에 아무 제한도 없다는 것을 보증합니다. Pixpilot는 이 체계에 전환에 기존 APM와 PX4 통신수를 이음새가 없 허용하고 새로운 사용자를 위한 자치 차량의 호쾌한 세계에 참가하기 위하여 출입 장벽을 낮춥니다.

기함 Pixpilot 단위는 외부 다색 LED 지시자를 위한 디지털 방식으로 기속 감지기, 지원 및 외부 자력계를 포함하여 새로운 주변 선택권을, 동반될 것입니다. 모든 주변 장치는 자동적으로 검출되고 형성됩니다.

: /3drobotics.com/wp-content/uploads/2014/02/px4fmuv2.4.3_schematic.pdf


주: Pixpilot는 PPM 입력 자동조종장치입니다, 그래서 단일 케이블에게서 수신기에 Spektrum 장치를 위한 PPM 항구, Futaba S.BUS 항구, 또는 특별한 인공 위성 수신 장치 항구를 통해, 입력하기 위하여 RC를 얻는다는 것을 의미합니다. 대부분의 현대 RC 수신기는 PPM를 출력하는 것을 허용합니다, 그러나 몇몇은 non-S.BUS Futaba 수신기와 같은. 당신의 수신기가 PPM 산출을 지원하지 않는 경우에, PPM 인코더 널을 주문하십시오.

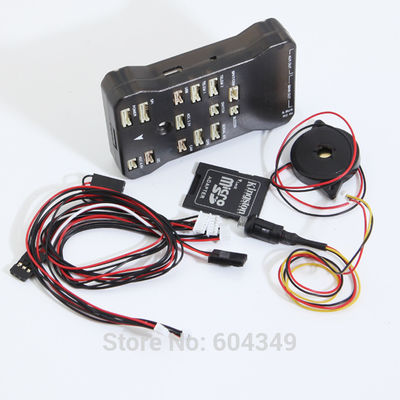

Pixpilot는 포함합니다
·Pixpilot 자동조종장치 x1
·Pixpilot에 거치되는 MicroSD 4G x1
·MicroSD 접합기 x1
·30mm 초인종 x1
·안전 개폐기 단추 x1
·GPS/Radio/OSD 케이블 x3
·PPM/S.BUS. 수신기 케이블 x1

특징
NuttX RTOS를 달리는 조금 팔 Cortex® 진보된 32 M4 가공업자
14 PWM/servo 산출 (8, 안전 장치와 수동 무시에 6 조력자, 양립한 높 힘)
추가 주변 장치를 위한 풍부한 연결성 선택권 (UART, I2C는, 할 수 있습니다)
비행 중 회복을 위한 통합 백업 시스템 및 열성적인 가공업자 및 독립 전력 공급을 가진 수동 무시
백업 시스템은 섞기 통합해, 일관된 자동조종장치 및 수동 무시 섞는 형태를 제공하
과다한 전력 공급 입력 및 자동적인 failover
쉬운 모터 활성화를 위한 외부 안전 단추
다색 LED 지시자
높 힘, 다 음색 piezo 오디오 지시자
장기간 높 비율 벌채를 위한 microSD 카드

명세
소형 처리기:
FPU 168 MHz/256 KB RAM/2 MB 섬광을 가진 32 비트 STM32F427VIT6 외피 M4 중핵
32 조금 STM32F103C8T6 안전 장치 CO 가공업자
감지기:
ST 마이크로 L3GD20 3 측 16-비트 자이로스코프
ST 마이크로 LSM303D 3 측 14 조금 가속계기/자력계
Invensense MPU6000 3 측 가속계기/자이로스코프
MEAS MS5611-01BA03 기압계
공용영역:
5x UART (직렬 포트), 가능한 1개의 높 힘, HW 순서 조절을 가진 2x는
1x 깡통
Spektrum DSM/DX8까지 DSM2/DSM-X® 인공위성 호환성 입력 (지원하지 않는의 위 DX9 그리고)
Futaba S.BUS® 호환성 입출력
PPM 합계 신호
입력되는 RSSI (PWM 또는 전압)
I2C®
SPI
3.3와 6.6V ADC 입력
외부 microUSB 항구

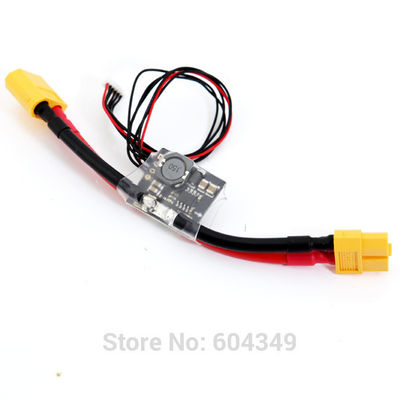

전원 시스템:
자동적인 failover를 가진 이상적인 다이오드 관제사
자동 귀환 제어 장치 가로장 높 힘 (7개 V)와 높 현재는 준비합니다
모든 주변 장치는에 현재 보호하는의 보호된 모든 입력 ESD 출력합니다

무게와 차원
·차원: 51.5mmx82x17mm
·무게: 40g

포장 내용
