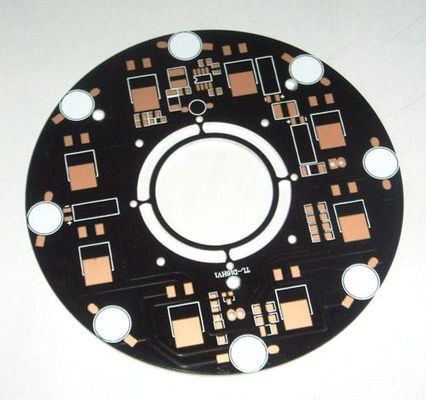

OSP LED 가로등/투광램프 SMD LED PCB 널, CCTV 인쇄 회로 기판

OSP LED 가로등/투광램프 SMD LED PCB 널, CCTV 인쇄 회로 기판

단 하나 층 금속 중핵 PCB

간단한 층 단 하나 편들어진 MCPCB는 금속 기초 (보통 알루미늄의, 또는 구리 합금), 절연성 (부전도) 층, 구리 회로 층, IC 분대 및 땜납 가면으로 이루어져 있습니다.

prepreg 유전체는 기본 격판덮개에 우수한 전기 고립을 유지하고 있는 동안 포일에서 우수한 열전달 및 분대를 제공합니다. 기본적인 알루미늄/동판은 열 싱크, 설치 표면 또는 직접 대기로 단 하나 편들어진 기질에게 기계적인 완전성을 주고, 열을 배부하고 옮깁니다.

단 하나 층 MCPCB는 지상 산 및 칩 & 철사 분대도 함께 사용될 수 있고, FR4 PWB 보다는 매우 더 낮은 내열성을 제공합니다. 금속 중핵은 세라믹 기질을 더 값이 싸게 제공하고, 세라믹 기질 보다는 매우 큰 부위를 허용합니다.

겹켜는 중핵 PCB를 금속을 붙입니다

겹켜 MCPCB는 금속 중핵 (보통 알루미늄, 구리 또는 철 합금)의 동일한 측에 구리 지휘자의 2개의 층으로, 뒀습니다 그(것)들을 이루어져 있고 있습니다. 금속 기초는 두 배 편들어진 MCPCB와 다른 (2개의 구리 층은 각각 금속 중핵의 각 측에 있었습니다) 전체적인 MCPCB의 바닥에 있습니다, 당신은 위쪽에서만 SMD에 사람을 거주케 하고다.

층 MCPCB에 다른, MCPCB 2개의 층은 추가 누르는 단계가 imaged 열 전도성 합판 제품과 금속 중핵 (일컬어 금속 기초)를 함께 박판으로 만들 것을 요구합니다.

금속 중핵과 함께 정상적인 FR4, 이 sturcture 필요 기술 더 및 2개의 층의 박판으로 만들기에 경험과 비교하는.

PCB에서 묻힌 금속 기초를 가진 MCPCB의 처리 단계는 회로에서 그것을 고립시키기 위하여 구멍 폐쇄가 후에 금속 기초에 1 차적인 훈련 요구되기 때문에 비교해 보면 복잡합니다.

두 배는 PCB 금속 중핵 편들었습니다

그것에는 또한 겹켜 MCPCB 같이 구리 지휘자의 동일한 2개의 층이 있습니다, 그러나 금속 중핵은 2 지휘자의 한가운데에 입니다, 이렇게 금속 중핵의 양쪽에서 지휘자 (자취)가 있고, Vias에 의해 서로에게 연결되었습니다. 따라서 우리는 그것을 "두 배 편들어진 MCPCB이라고" 지명하고, 당신은 정상과 바닥 둘 다에 사람이 거주케 된 SMD 할 수 있습니다.

층 MCPCB에 다른, 두 배 편들어진 MCPCB는 또한 추가 누르는 단계가 imaged 열 전도성 합판 제품과 금속 중핵 (일컬어 금속 기초)를 함께 박판으로 만들 것을 요구합니다. 그러나 때때로, 어떤 익지않는 금속 입히는 물자 납품업자는 이미 박판으로 만든 널 물자를 공급할 것입니다.

금속 중핵과 함께 정상적인 FR4, 이 sturcture 필요 기술 더 및 2개의 층의 박판으로 만들기에 경험과 비교하는.

다 층 금속 중핵 PCB

다만 FR4 PCB 같이, 우리는 또한 자취와 우리의 2개의 층이 그것을 "다 층이라고 MCPCB" 지명했다 매우를 가진 널을 만들어서 좋습니다. 구조는 만들기 위하여 FR4 다 층, 그러나 복잡한 그것에 유사합니다 훨씬.

당신은 사람을 거주케 하고 널에 분대에 더, 뒀습니다 신호를 그리고 전기 성과에 있는 더 나은 성과를 얻기 위하여 층을 분리한 층으로 갈기 위하여, 할 수 있습니다.

, 이 sturcture 필요 기술 더 및 매우 2개의 층의 박판으로 만들기에 경험은 금속 중핵과 비용과 함께 정상적인 FR4와 비교해 MCPCBor 2개의 층보다 매우 더 높습니다 두 배 편들어진 MCPCB.

MCPCB의 신청

LED 빛: 높 현재 LED의 스포트라이트, 높 현재 PCB

산업 힘 장비: 높 힘 트랜지스터, 트랜지스터 배열의, 푸시-풀 또는 토템 기둥 산출 회로 (tem 극에), 반도체 계전기, 맥박 모터 운전사, 엔진 계산 증폭기 (serro 모터를 위한 조작상 증폭기), 극 변화 장치 (변환장치)

차: 발포 방안, 힘 규칙, 교환 변환기, 힘 관제사, 변하기 쉬운 광학계

힘: 전압 조정기 시리즈, 엇바꾸기 규칙, DC-DC 변환기

OA: 프린터 드라이버, 큰 전자 표시 기질, 열 인쇄 머리

오디오: 입출력 증폭기, 공정한 증폭기, 전 방패 증폭기, 오디오 증폭기, 전력 증폭기

다른 사람: 반도체 열 절연제 널, IC 배열, 저항기 배열, IC 운반대 칩, 열 싱크, 태양 전지 기질, 반도체 냉각 장치

이점:

1. 직접 알루미늄 PCB & LED PCB 공장

2. 알루미늄 PCB에는 & LED PCB에는 포괄적인 품질 관리 체계가 있습니다

3. 알루미늄 PCB & LED PCB 좋은 가격

4. 알루미늄 PCB & LED PCB 48hours에서 빠른 회전 배달 시간.

5. 알루미늄 PCB& LED PCBcertification (ISO/UL E354810/RoHS).

6. 서비스 수출에 있는 8 년 경험

7. 알루미늄 PCB& LED PCB는 아무 MOQ도 없습니다.

8. PCB는 고품질 입니다. 엄격한 직행 theAOI (자동화된 광학적인 검사), QA/QC의 비행거리 porbe, Etesting

물자

우리의 알루미늄 기본 물자: bergquist (미국), Polytronics (대만), (도자기) totking, 1W/m.K에서 8 W/m.K 반항 전압 범위에 등등 열 전도도 범위는 또한 저희가 우리의 클라이언트의 어떤 필요든지 만족시킬 것을 도울 수 있는 2KV에 8KV, 삭감합니다 구입 비용을입니다.

기능

1. 층: 1-4layers
2. 기본 물자: 알루미늄/구리/철 합금
3. 열 전도도 (dielectrial 층): 0.8, 1.5, 2.0, 3.0 W/m.K.
4. 반항 전압: 2000-8000V
5. 널 간격: 0.5mm~3.0mm (0.02" ~0.12")
6. 구리 간격: 0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ, 6개까지 OZ
7. 개략: , V 커트 구멍을 뚫는 수송
8. 막지르다 웰딩 층: , Taiyo PSR4000 백색 백색/검정/파랗고/녹색/빨강
9. 전설/실크스크린 색깔: 검정/백색
10. 지상 끝마무리: 침수 금, HASL, OSP
11. 최대 위원회 크기: 600*1200mm (23.62" *47.24")
12. 포장: 진공/비닐 봉투
13. 견본 L/T: 4~6 일
