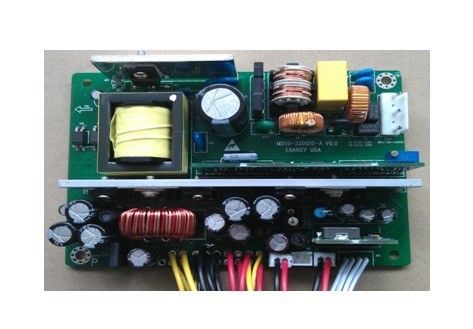

의학 전력 공급 50W는 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15를 출력했습니다
주요 특징
AC 입력 범위: 90~264Vac
Li 건전지 입력 범위: 10~12.8Vdc
3배 산출: 5V/3A, 12V/2A, 12.8V/0.5A
고능률: 70%
선 규칙: ≤±1%
짐 규칙: ≤±3%
낮은 ripple&noise: ≤150mV
단락 보호
현재 보호에 산출
전압 보호에 산출
전압 차단의 밑에 입력
온도 보호에
AC 가동 신호
배터리 오퍼레이션 신호
건전지 위탁 신호
건전지 수용량 신호
연약한 온/오프 기능
AC, 건전지 및 DC 사이 이음새가 없는 스위치
자연 냉각하십시오
고분고분한 RoHS
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
정격 입력 전압 |
100 |
|
240 |
Vac |
|
|
|
AC 입력 전압 범위 |
90 |
|
264 |
Vac |
|
|
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
|
최대. 입력 현재 |
|
|
1.5 |
A |
완전 부하 최소한도 입력 전압 |
|
|
입력 돌입 현재 |
|
|
60 |
A |
입력 전압 264 Vac, 25℃, 첫번째 시작 |
|
|
건전지 입력 전압 |
10 |
|
12.8 |
Vdc |
|
|
|
효율성 |
AC 입력 |
70 |
|
|
% |
정격 입력 전압, 정격 부하 |
|
건전지와 DC 입력 |
84 |
|
|
% |
12Vdc 입력 전압, 정격 부하 |
|
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
산출 전압 범위 |
5V |
4.85 |
5 |
5.15 |
Vdc |
|
|
12V |
11.7 |
12 |
12.3 |
Vdc |
|
|
|
건전지 위탁 |
13.6 |
13.8 |
13.0 |
Vdc |
|
|
|
산출 현재 범위 |
5V |
0 |
|
3.0 |
A |
|
|
12V |
0 |
|
2.0 |
A |
|
|
|
건전지 위탁 |
0.5 |
|
0.6 |
A |
일정한 현 방식 |
|
|
선 규칙 |
|
|
±1 |
% |
|
|
|
짐 규칙 |
|
|
±3 |
% |
|
|
|
잔물결 & 소음 |
5V |
|
|
50 |
mVp p |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
12V |
|
|
150 |
mV p |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
|
산출 용량 |
|
3300 |
|
μF |
|
|
보호 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
현재 보호에 산출 |
5V |
4.0 |
|
9.0 |
A |
|
|
12V |
2.5 |
|
4.5 |
A |
|
|
|
5V 12V 단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
|
|
건전지 undervoltage 보호 |
9.0 |
|
9.5 |
v |
50% 짐 규칙 |
|
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
250 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
|
무게 |
|
280 |
|
g |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
0 |
|
+50 |
℃ |
|
|
저장 온도 |
-20 |
|
+85 |
℃ |
|
|
상대 습도 |
20 |
|
90 |
% |
|
|
저장 습도 |
10 |
|
95 |
% |
|
|
고도 |
|
|
3000 |
m |
|
|
냉각 아래로 방법 |
|
|
|
|
자연적인 냉각 |
안전 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
고립 전압 |
산출에 입력 |
4000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
|
지상에 입력 |
1500년 |
|
|
Vac |
||
|
지상에 산출 |
500 |
|
|
Vdc |
5mA/1min, 호광을이루고는 및 고장 |
|
|
고립 저항 |
산출에 입력 |
30 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
|
누설 현재 |
지상에 입력 |
|
|
0.5 |
mA |
264Vac, 표준 상태 |
|
|
|
1 |
mA |
264Vac의 단 하나 결함 |
||
건전지 관리
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 건전지 전압 |
|
11.1 |
|
v |
|
|
건전지 수용량 |
2 |
|
5 |
아아 |
|
|
대기 누설 현재 |
|
|
0.5 |
mA |
AC 입력, 스위치 없는 찬 국가 떨어져 |
|
전 책임 현재 |
|
300 |
|
mA |
|
주:
1.The 건전지와 교류 전원은 이음새가 없는 스위치입니다. 5V와 12V는 스위치 도중 실패하지 않을 것입니다;
2.Battery 유형: Li 3개의 건전지;
신호와 스위치
|
품목 |
기능 |
주 |
|
AC – 좋습니다 신호 |
신호는 AC 입력이, 고도를 출력할 때 켭니다 |
건전지 시험 선의 pin3 |
|
AC LED 신호 |
AC 입력이, 고도를 출력할 때 켭니다 신호하십시오 |
파란과 백색 케이블의 pin3 |
|
온/오프 힘 연약한 회전 |
SW1와 SW2가 누전할 때, 파워를 끄 때 단락 다시 켜십시오 |
파란과 백색 케이블 XH2.0-5의 제 1 핀 그리고 2pin |
EMC 특성
|
품목 |
기준 |
조건 |
주 |
|
|
세륨 |
EN55011 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
|
40%Ut, 20ms에 전압 복각 |
||||
|
70%Ut, 50ms에 전압 복각 |
||||
|
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
|
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
|
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
환경 자격
|
매개변수 |
주 |
|
진동 |
10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소 |
|
기계적인 충격 |
x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락 |
|
(작업 중) 감기 |
IEC60068-2-1 광고 |
|
습기찬 열 |
IEC60068-2-67 Cy |
|
온도 순환 |
-40°C에 100°C의 경사로 15°C/min., 500 주기 |
|
힘/열 순환 |
Vin = 최대에 분, 완전 부하, 100개 주기 |
|
디자인 Marginality |
Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다 |
|
수명 시험 |
95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다 |
|
땜납 능력 |
IEC60068-2-20 |
기준 수락
|
기준 |
주 |
|
UL/cUL60950 |
|
|
EN60950 |
|
|
GB4943 |
|
|
IEC 695-2-2 |
바늘 화염 시험, 전체 집합, 고분고분한 board&plastic 분대 UL94V-0에 시험 |
|
IEC 61000-4-2 |
|
기계적인 개략
Length×width×heigth: 130×91×35 (mm)
연결관 지적
건전지 시험 선: 연결관 유형 areXH2.0-4 (백색 색깔, 2.0 핀 거리, 4PIN)
|
색깔 |
Pin 부호 |
기능 |
물자 |
밑그림 지도 |
|
황색 |
1 |
Bat+ |
24AWG UL1007 80℃ L=275mm |
|
|
검정 |
2 |
박쥐 |
||
|
빨간 |
3 |
AC-OK |
||
|
검정 |
4 |
GND |
키보드 선에 힘: 연결관 유형 areXH2.0-5 (백색 색깔, 2.0 핀 거리, 5PIN)
|
색깔 |
Pin 부호 |
기능 |
물자 |
밑그림 지도 |
|
파란과 백색 평면 케이블 |
1 |
SW1 |
UL2468 24#-5P L=300mm |
|
|
2 |
SW2 |
|||
|
3 |
AC-LED |
|||
|
4 |
GND |
|||
|
5 |
GND |
매개변수 병참선: 연결관 유형 areXH2.54-5 (백색 색깔, 2.54 핀 거리, 5PIN)
|
색깔 |
Pin 부호 |
기능 |
물자 |
밑그림 지도 |
|
황색 |
1 |
+12V |
24AWG UL1007 80℃ L=190mm |
|
|
검정 |
2 |
GND |
||
|
파란 |
3 |
|
||
|
백색 |
4 |
|
||
|
검정 |
5 |
|
인쇄 기계 병참선에 힘: 연결관 유형 areXH2.0-4 (백색 색깔, 2.54 핀 거리, 4PIN)
|
색깔 |
Pin 부호 |
기능 |
물자 |
밑그림 지도 |
|
빨간 |
1 |
+5V |
24AWG UL1007 80℃ L=300mm |
|
|
|
2 |
|
||
|
검정 |
3 |
GND |
||
|
황색 |
4 |
+12V |
팬 결합 선: 연결관 유형은입니다 SMP-02-BC (까만 색깔, 2.54 핀 거리, 2PIN)
|
색깔 |
Pin 부호 |
기능 |
물자 |
밑그림 지도 |
|
검정 |
1 |
GND |
24AWG UL1007 80℃ L=200mm |
|
|
황색 |
2 |
+12V |
건전지 결합 선: 연결관 유형은 STO-1.0T-187N-8입니다
|
색깔 |
Pin 부호 |
기능 |
물자 |
밑그림 지도 |
|
빨간 |
1 |
Bat+ |
24AWG UL1007 80℃ L=220mm |
|
|
검정 |
2 |
박쥐 |
Mainboad 공급 동력선: 연결관 유형 areXH2.54-4 (백색 색깔, 2.54 핀 거리, 4PIN)
|
색깔 |
Pin 부호 |
기능 |
물자 |
밑그림 지도 |
|
황색 |
1 |
+12V |
24AWG UL1007 80℃ L=260mm |
|
|
검정 |
2 |
GND |
||
|
검정 |
3 |
GND |
||
|
빨간 |
4 |
+5V |
