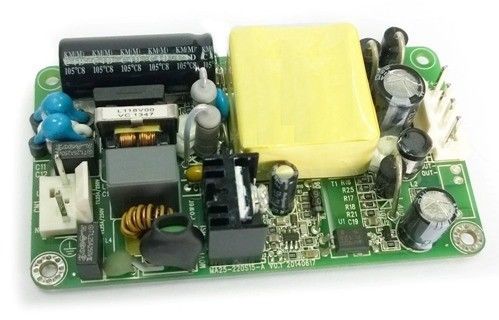

의학 전력 공급 25W 산출 15V/1.67A MA25-220S15-A
주요 특징
AC 입력 범위: 90~264Vac
산출: 15V/1.67A
고능률: 78%
선 규칙: ≤±1%
짐 규칙: ≤±1%
낮은 ripple&noise: ≤150mV
단락 보호
현재 보호에 산출
온도 보호에
자연 냉각하십시오
고분고분한 RoHS
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
정격 입력 전압 |
100 |
220 |
240 |
Vac |
|
AC 입력 전압 범위 |
90 |
|
264 |
Vac |
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
최대. 입력 현재 |
|
|
0.9 |
A |
완전 부하 사소 입력 전압 |
입력 돌입 현재 |
|
|
40 |
A |
최대. 입력 전압, 25℃, 첫번째 시작 |
효율성 |
78 |
|
|
% |
정격 입력 전압, 정격 부하 |
산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 전압 범위 |
14.55 |
15.00 |
15.45 |
Vdc |
|
|
산출 현재 범위 |
0 |
|
1.67 |
A |
|
|
선 규칙 |
|
|
±1 |
% |
|
|
짐 규칙 |
|
|
±1 |
% |
|
|
온도 조절 |
|
±0.002 |
|
%/°C |
조작 온도 범위에 |
|
잔물결 & 소음 |
|
|
150 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
동 응답 |
탈선 |
|
|
±5 |
% |
25%에서, 50%에서 75%에 최대 50% Iout, 1A/us에 50% 최대 25% Iout |
정착(settle) 시간 |
|
|
400 |
저희 |
안에서 1% Vout nom에. |
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
산출 용량 |
|
2200 |
|
μF |
|
보호 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
하중 초과 보호 산출 |
1.8 |
|
3.0 |
A |
딸꾹질 형태, 자동 회복 |
단락 보호 |
|
|
10 |
mΩ |
|
과열 보호 |
|
|
|
|
자동 회복 |
일반적인 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
MTBF |
100 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
-10 |
|
+50 |
℃ |
|
저장 온도 |
-20 |
|
+85 |
℃ |
|
상대 습도 |
20 |
|
90 |
% |
|
저장 습도 |
10 |
|
95 |
% |
|
고도 |
|
|
3000 |
m |
|
안전 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
고립 전압 |
산출에 입력 |
4000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
지상에 입력 |
1500년 |
|
|
Vac |
||
지상에 산출 |
500 |
|
|
Vdc |
5mA/1min, 호광을이루고는 및 고장 |
|
고립 저항 |
산출에 입력 |
30 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
누설 현재 |
지상에 입력 |
|
|
0.5 |
mA |
240Vac, 표준 상태 |
|
|
1 |
mA |
240Vac의 단 하나 결함 |
EMC 특성
품목 |
기준 |
조건 |
주 |
|
세륨 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
40%Ut, 20ms에 전압 복각 |
||||
70%Ut, 50ms에 전압 복각 |
||||
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
환경 자격
매개변수 |
주 |
진동 |
10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소 |
기계적인 충격 |
x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락 |
(작업 중) 감기 |
IEC60068-2-1 광고 |
습기찬 열 |
IEC60068-2-67 Cy |
온도 순환 |
-40°C에 100°C의 경사로 15°C/min., 500 주기 |
힘/열 순환 |
Vin = 최대에 분, 완전 부하, 100개 주기 |
디자인 Marginality |
Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다 |
수명 시험 |
95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다 |
땜납 능력 |
IEC60068-2-20 |
기준 수락
기준 |
주 |
UL60601-1 |
|
CSA22.2 NO.601-1-M90 |
|
IEC60601-1 |
|
IEC60601-1-2 |
|
IEC60950 |
|
기계적인 개략
Length×width×heigth: 88.4×50.3×23 (mm), 3.5×2×0.9 (안으로),
연결관 지적
품목 |
주 |
선 |
Pin1of CN1 |
중립 |
Pin1of CN1 |
산출 "+" |
Pin1,2of CN2 |
산출 "-" |
Pin3,4of CN2 |
