원래 장소: | 중국 |
브랜드 이름: | Enargy |
모델 번호: | MD50-220T12B |
최소 주문 수량: | 1PCS |
---|---|
가격: | Negotiation |
배달 시간: | 1-8 주 |
지불 조건: | 협상 |
공급 능력: | 15000Pcs/week |
하이 라이트: | 의학 급료 전력 공급,dc 변환기에 ac |
---|

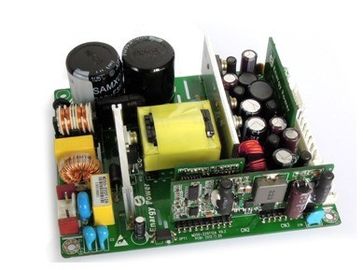

의학 전력 공급 50W는 5V/2.5A, 12V/2.5A, 13.8V/0.4A MD50-220T12B를 출력했습니다
주요 특징
AC 입력 범위: 90~420Vac
Li 건전지 입력 범위: 10~15Vdc
DC 입력 전압: 12V
riple 산출: 5V/2.5A, 12V/2.5A, 13.8V/0.4A
고능률: 70%
선 규칙: ≤±1%
짐 규칙: ≤±5%
낮은 ripple&noise: ≤100mV
단락 보호
현재 보호에 산출
전압 보호에 산출
전압 차단의 밑에 입력
온도 보호에
AC 가동 신호
배터리 오퍼레이션 신호
건전지 위탁 신호
건전지 수용량 신호
연약한 온/오프 기능
AC, 건전지 및 DC 사이 이음새가 없는 스위치
자연 냉각하십시오
고분고분한 RoHS
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 입력 전압 |
100 |
|
240 |
Vac |
|
|
AC 입력 전압 범위 |
90 |
|
420 |
Vac |
|
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
최대. 입력 현재 |
|
|
1.5 |
A |
완전 부하 최소한도 입력 전압 |
|
입력 돌입 현재 |
|
|
60 |
A |
입력 전압 264 Vac, 25℃, 첫번째 시작 |
|
건전지 입력 전압 |
10 |
|
15 |
Vdc |
|
|
DC 입력 전압 범위 |
10 |
|
15 |
Vdc |
|
|
효율성 |
AC 입력 |
70 |
|
|
% |
정격 입력 전압, 정격 부하 |
건전지와 DC 입력 |
84 |
|
|
% |
12Vdc 입력 전압, 정격 부하 |
산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 전압 범위 |
5V |
4.9 |
5 |
5.1 |
Vdc |
|
12V |
11.5 |
12 |
12.5 |
Vdc |
|
|
건전지 위탁 |
13.5 |
13.7 |
13.9 |
Vdc |
|
|
산출 현재 범위 |
5V |
0 |
|
1.6 |
A |
|
12V |
0 |
|
2.5 |
A |
|
|
건전지 위탁 |
0.35 |
|
0.45 |
A |
일정한 현 방식 |
|
선 규칙 |
|
|
±1 |
% |
|
|
짐 규칙 |
|
|
±5 |
% |
|
|
잔물결 & 소음 |
5V |
|
|
100 |
mVp p |
완전 부하 정격 입력, 20 MHz 대역폭 |
12V |
|
|
200 |
mV p |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
오름 시간회전 에 |
|
|
50 |
Ms |
완전 부하, 10%~90% Vout |
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
산출 용량 |
|
3300 |
|
μF |
|
보호 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
현재 보호에 산출 |
5V |
2.6 |
|
4.5 |
A |
|
12V |
3.0 |
|
4.5 |
A |
|
|
보호에 산출 |
5V |
5.5 |
|
7.5 |
v |
|
12V |
13.2 |
|
18 |
v |
|
|
5V 12V 단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
|
전압 보호의 밑에 건전지 |
10.2 |
|
10.8 |
v |
5V와 12V 폐쇄 |
일반적인 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
MTBF |
250 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
무게 |
|
280 |
|
g |
|
환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
0 |
|
+50 |
℃ |
|
저장 온도 |
-20 |
|
+85 |
℃ |
|
상대 습도 |
20 |
|
90 |
% |
|
저장 습도 |
10 |
|
95 |
% |
|
고도 |
|
|
3000 |
m |
|
냉각 아래로 방법 |
|
|
|
|
자연적인 냉각 |
안전 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
고립 전압 |
산출에 입력 |
4000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
지상에 입력 |
2000년 |
|
|
Vac |
||
지상에 산출 |
500 |
|
|
Vdc |
5mA/1min, 호광을이루고는 및 고장 |
|
고립 저항 |
산출에 입력 |
30 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
누설 현재 |
지상에 입력 |
|
|
0.5 |
mA |
264Vac, 표준 상태 |
|
|
1 |
mA |
264Vac의 단 하나 결함 |
건전지 관리
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
건전지 대기 누설 현재 |
|
|
0.5 |
mA |
조건 떨어져 AC 입력 없음, |
주:
AC 사이 이음새가 없는 스위치는 및 battery.12V 및 5V 스위치 도중 끄지 않을 것입니다.
1V 보다는 더 낮을 것이 건전지 전압은 AC 입력이 있는 경우에 12V, 출력된 5V에 충격을 가하지 않을 것입니다. 위탁 LED는 위에 점화하지 않을 것입니다.
선형의 건전지 수용량에 일치하는 건전지 전압. 1.2-1.8V, 1.7-2.3V, 2.2-2.8V, 2.7-3.3V에 일치하는 12.5V에 일치하는 12V에 일치하는 11.5V에 일치하는 11V
신호와 스위치
품목 |
기능 |
주 |
AC 입력 신호 |
AC 입력이, 고도를 출력할 때 켭니다 신호하십시오 |
연결관 J7, 연결관 J8의 pin5의 Pin1 |
건전지 공급 신호 |
건전지 공급은 AC 입력 실패가, 고도를 출력할 때 켭니다 |
연결관 J7의 Pin4 |
건전지 위탁 신호 |
건전지가 적재되지 않거나 완전히 위탁되지 않을 때 위탁할 건전지가, 저수준을 출력할 때 고도를 출력하십시오 |
연결관 J7의 Pin3 |
힘 연약한 온/오프 스위치 |
pin3와 pin2가 누전할 때 연결관 J8, 힘 개시, 12V/5V 팬 산출 whenpin1는과 GND 누전하지 않습니다 |
각자 자물쇠 스위치, 300mS는 지연을 끄지 않습니다 |
EMC 특성
품목 |
기준 |
조건 |
주 |
|
세륨 |
EN55011 |
종류 B |
시스템 시험을 통과하십시오 |
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
40%Ut, 20ms에 전압 복각 |
||||
70%Ut, 50ms에 전압 복각 |
||||
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
환경 자격
매개변수 |
주 |
진동 |
10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소 |
기계적인 충격 |
x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락 |
(작업 중) 감기 |
IEC60068-2-1 광고 |
습기찬 열 |
IEC60068-2-67 Cy |
온도 순환 |
-40°C에 100°C의 경사로 15°C/min., 500 주기 |
힘/열 순환 |
Vin = 최대에 분, 완전 부하, 100개 주기 |
디자인 Marginality |
Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다 |
수명 시험 |
95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다 |
땜납 능력 |
IEC60068-2-20 |
기준 수락
기준 |
주 |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
바늘 화염 시험, 전체 집합, 고분고분한 board&plastic 분대 UL94V-0에 시험 |
IEC 61000-4-2 |
|
기계적인 개략
Length×width×heigth: 125.0×100×35.0 (mm)
연결관 지적
J1: 연결관 유형 areVH3.96-3 (빠른 뒤) J2: 연결관 유형 areVH3.96-2 (빠른 뒤)
Com는 열거합니다 |
묘사 |
핀 번호 |
기능 |
J1 |
AC 입력 연결관 |
1 |
L |
2 |
NC |
||
3 |
N |
Com는 열거합니다 |
묘사 |
핀 번호 |
기능 |
J2 |
DC 입력 연결관 |
1 |
DC- |
2 |
DC+ |
J5: 건전지 입력 연결관 J5는입니다 VH3.96-2 (빠른 뒤)
Com는 열거합니다 |
묘사 |
핀 번호 |
기능 |
J5 |
건전지 입력 연결관 |
1 |
박쥐 |
2 |
BAT+ |
J4: 산출 연결관 J4는입니다 VH3.96-7 (빠른 뒤)
Com는 열거합니다 |
묘사 |
핀 번호 |
기능 |
J4 |
산출 연결관 |
1 |
NC |
2 |
+12V |
||
3 |
+12V |
||
4 |
GND |
||
5 |
GND |
||
6 |
+5V |
||
7 |
+5V |
J6: 팬 연결관 J6는 XH2.54-2입니다
Com는 열거합니다 |
묘사 |
핀 번호 |
기능 |
J6 |
팬 연결관 |
1 |
+12V |
2 |
GND |
주: J6는 AC가 좋아 입력하고 조건을 켤 때만 출력할 것입니다.
J7: 신호 표시 연결관 J7는 XH2.54-4입니다
Com는 열거합니다 |
묘사 |
핀 번호 |
기능 |
주 |
J7 |
신호 표시 연결관 |
1 |
AC 입력 맨끝 |
AC 입력이 좋 때 +5V, 0V를 때 AC 입력 출력하십시오 |
2 |
GND |
|
||
3 |
위탁 맨끝 |
건전지가 위탁할 경우의 Output+5V; 0V 경우의 완전히 위탁되거나 위탁하지 않는 건전지 |
||
4 |
건전지 맨끝 |
건전지, 0V를 사용할 경우 때 AC 입력, 건전지 공급 +5V를 출력하십시오 |
주: 신호 LED의 현재는 2~5mA입니다. AC 빛은 AC 입력이 좋 때 켭니다. 건전지 빛은 때 건전지 공급과 AC 입력 켭니다. AC 빛과 건전지 빛은 동일한 시간에서 켜질 수 없습니다. LED의 산출 전압 그리고 임피던스는 5V와 510Ω입니다
J8: 통제 연결관 J8는 XH2.54-6입니다
Com는 열거합니다 |
묘사 |
핀 번호 |
기능 |
주 |
J8 |
통제 연결관 |
1 |
신호를 끄십시오 |
저수준 효과적인, 12V/5V 팬 산출 whenpin1는과 GND, 300mS 끕니다 지연을 누전하지 않습니다 |
2 |
전원 스위치 |
pin3와 pin2가 누전할 때 개시, 각자 자물쇠 스위치를 강화하십시오 |
||
3 |
switch+를 강화하십시오 |
|||
4 |
GND |
|
||
5 |
AC 신호 |
AC, 산출 전압 및 임피던스가 +5V와 510Ω가 아닐 경우의 온라인으로 AC, 0V 경우의 산출 5V |
||
6 |
건전지 수용량 탐지 |
건전지 전압 9.5~14.5V, 11V, 11.5V, 12V, 12.5V의 포용력 ≤±0.3V에 일치하는 3.0V에 일치하는 2.5V에 일치하는 2.0V에 일치하는 1.5V에 일치하는 아날로그 전압 0~5V를 선형으로 출력하십시오 |
