원래 장소: | 중국 |
브랜드 이름: | Enargy |
모델 번호: | MD65-220Q19 |
최소 주문 수량: | 1PCS |
---|---|
가격: | Negotiation |
배달 시간: | 1-8 주 |
지불 조건: | 협상 |
공급 능력: | 15000Pcs/week |
하이 라이트: | 의학 급료 전력 공급,dc 변환기에 ac |
---|

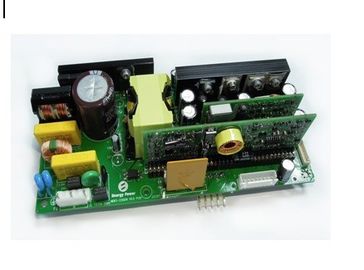

의학 전력 공급 65W는 5V/3.0, 24V/1.5A, 16.8V/0.75A MD65-220Q19를 출력했습니다
주요 특징
AC 입력 범위: 90~264Vac
Li 건전지 입력 범위: 12~16.8Vdc
uard 산출: 5V/3.0, 24V/1.5A, 16.8V/0.75A
고능률: 70%
선 규칙: ≤±1%
짐 규칙: ≤±4%
낮은 ripple&noise: ≤200mV
단락 보호
현재 보호에 산출
전압 보호에 산출
전압 차단의 밑에 입력
AC 가동 신호
배터리 오퍼레이션 신호
건전지 위탁 신호
건전지 수용량 신호
연약한 온/오프 기능
AC, 건전지 및 DC 사이 이음새가 없는 스위치
자연 냉각하십시오
고분고분한 RoHS
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 입력 전압 |
100 |
|
240 |
Vac |
|
|
AC 입력 전압 범위 |
90 |
|
264 |
Vac |
|
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
최대. 입력 현재 |
|
|
2.0 |
A |
완전 부하 사소 입력 전압 |
|
입력 돌입 현재 |
|
|
60 |
A |
입력 전압 264 Vac, 25℃, 첫번째 시작 |
|
건전지 입력 전압 |
12 |
|
16.8 |
Vdc |
≥13.5V 개시 |
|
효율성 |
AC 입력 |
70 |
|
|
% |
정격 입력 전압, 정격 부하 |
건전지와 DC 입력 |
80 |
|
|
% |
정격 입력 전압, 정격 부하 |
산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 전압 범위 |
5V |
4.8 |
5 |
5.2 |
Vdc |
|
24V |
23.04 |
24 |
24.96 |
Vdc |
|
|
건전지 위탁 |
16.4 |
16.8 |
17.2 |
Vdc |
|
|
8-20V |
7.68 |
8 |
8.32 |
Vdc |
L0: 0, H0: 0의 산출 8V |
|
11.68 |
12 |
12.32 |
Vdc |
L0: 1, H0: 0의 산출 12V |
||
19.2 |
20 |
20.8 |
Vdc |
L0: 1, H0: 1의 산출 20V |
||
산출 현재 범위 |
5V |
0 |
|
3 |
A |
|
24V |
0 |
|
1.5 |
A |
|
|
건전지 위탁 |
|
675 |
|
mA |
|
|
8-20V |
0 |
|
0.4 |
A |
|
|
선 규칙 |
|
|
±1 |
% |
|
|
짐 규칙 |
|
|
±4 |
% |
|
|
잔물결 & 소음 |
5V |
|
|
100 |
mVp p |
완전 부하 정격 입력, 20 MHz 대역폭 |
24V |
|
|
240 |
mV p |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
8-20V |
|
|
200 |
mV p |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
5V 24V 8-20V 산출 오름 시간 |
|
|
50 |
Ms |
|
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
산출 용량 (5V 24V) |
|
2000년 |
|
μF |
|
보호 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
전압 보호에 산출 |
5V |
5.5 |
|
7.5 |
v |
래치 떨어져, 재출발하는 필요 |
24V |
26.4 |
|
36 |
v |
||
8-20V |
22 |
|
30 |
v |
||
건전지 undervoltage 보호 |
12 |
|
12.6 |
v |
래치 떨어져, 재출발하는 필요 |
일반적인 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
MTBF |
500 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
무게 |
|
500 |
|
g |
|
환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
0 |
|
+40 |
℃ |
|
저장 온도 |
-20 |
|
+85 |
℃ |
|
상대 습도 |
20 |
|
90 |
% |
|
저장 습도 |
10 |
|
95 |
% |
|
고도 |
|
|
3000 |
m |
|
냉각 아래로 방법 |
|
|
|
|
자연적인 냉각 |
안전 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
고립 전압 |
산출에 입력 |
4000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
지상에 입력 |
1500년 |
|
|
Vac |
||
고립 저항 |
산출에 입력 |
30 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
누설 현재 |
지상에 입력 |
|
|
0.5 |
mA |
264Vac, 표준 상태 |
|
|
1 |
mA |
264Vac의 단 하나 결함 |
건전지 관리
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
건전지 대기 누설 현재 |
|
|
0.8 |
mA |
|
건전지 수용량 |
2 |
|
4.4 |
아아 |
Li 건전지 |
건전지 전압 |
|
14.8 |
|
v |
3.7V×4 시리즈 |
주:
상업적인 힘에 1.The 건전지 그리고 스위치는 이음새가 없는 이양입니다;
2.Battery 위탁 형태: 전원을 켜 후에, 10 세컨드 밧데리 자기 테스트는, 준비해, 일정하 현재 위탁의 완전히 위탁된 건전지 후에 위탁하는 부유물 위탁. 건전지가 적재되지 않을 때 전압이 변동하다 정상적입니다.
신호와 스위치
품목 |
기능 |
주 |
AC 입력 신호 |
켭니다 때 AC 입력, 산출 5±0.2V 신호하십시오 |
연결관 J4의 Pin7 |
건전지 온라인 신호 없음 |
5±0.2V를 때 건전지 온라인으로, 0V 때 건전지 오프라인으로 출력하십시오 |
연결관 J4의 Pin11 |
건전지 위탁 신호 |
4.5±0.2V를 때 건전지 위탁, 0V 때 건전지 오프라인으로 또는 완전히 위탁하는 출력하십시오 |
연결관 J4의 Pin8 |
SW1: 연약한 저수준 전압은 끕니다 |
연약한 저수준 전압은 끕니다: 5V, 8-20V, 24V |
연결관 J4에 GND의 Pin1는, 1개 초 지연 끕니다 |
SW2: 온/오프 저수준 전압 회전 |
저수준 전압 단단한 회전 온/오프 5V, 8-20V, 24V |
연결관 J4의 pin2가 GND에 누전할 때 위에, 끕니다 때 pin2와 GND 간결 다시, 온/오프 3 초 지연 도십시오 |
SW3: 저수준 전압은 끕니다 |
24V 산출 없음 |
연결관 J4에 GND의 Pin3 |
SW4: 저수준 전압은 끕니다 |
8-20V 산출 없음 |
연결관 J4에 GND의 Pin4 |
8-20V 관리 수준 전압 입력 |
신호 수준 voltage5±0.2V는, J4의 5개를입니다 신호 L0, J4의 pin6입니다 신호 H0 핀으로 꼿습니다 |
L0: 0, H0: 0, output8V L0: 1, H0: 0, output12V L0: 1, H0: 1, output20V |
EMC 특성
품목 |
기준 |
조건 |
주 |
|
세륨 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
40%Ut, 20ms에 전압 복각 |
||||
70%Ut, 50ms에 전압 복각 |
||||
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
환경 자격
매개변수 |
주 |
진동 |
10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소 |
기계적인 충격 |
x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락 |
(작업 중) 감기 |
IEC60068-2-1 광고 |
습기찬 열 |
IEC60068-2-67 Cy |
온도 순환 |
-40°C에 100°C의 경사로 15°C/min., 500 주기 |
힘/열 순환 |
Vin = 최대에 분, 완전 부하, 100개 주기 |
디자인 Marginality |
Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다 |
수명 시험 |
95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다 |
땜납 능력 |
IEC60068-2-20 |
기준 수락
기준 |
주 |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
바늘 화염 시험, 전체 집합, 고분고분한 board&plastic 분대 UL94V-0에 시험 |
IEC 61000-4-2 |
|
기계적인 개략
Length×width×heigth: 175×80×38.6 (mm), 6.894×3.15×1.52 (안으로)
연결관 지적
J1: AC 입력 연결관 유형 areVH3.96-5 (빠른 뒤)
Com는 암호로 합니다 |
묘사 |
Pin 부호 |
기능 |
J1 |
AC 입력 연결관 |
1 |
L |
2 |
NC |
||
3 |
N |
||
4 |
NC |
||
5 |
FG |
J3: 산출 연결관 유형 areXH2.54-8 (빠른 뒤)
Com는 암호로 합니다 |
묘사 |
Pin 부호 |
기능 |
J3 |
산출 연결관 |
1-2 |
5V |
3-4 |
GND |
||
5-6 |
24V |
||
7-8 |
8-20V |
J2: 건전지 입력 연결관 유형 J2는입니다 VH3.96-5 (굴곡 핀)
Com는 암호로 합니다 |
묘사 |
Pin 부호 |
기능 |
J2 |
건전지 입력 연결관 |
1-2 |
박쥐 |
3 |
NC |
||
4-5 |
BAT+ |
주: 박쥐는 GND에 연결할 수 없습니다
J4: 신호 제어와 스위치 연결관 J4는입니다 XH1.25-12 (빠른 뒤)
Com는 암호로 합니다 |
묘사 |
Pin 부호 |
입력 또는 산출 |
기능 |
J4 |
산출 연결관 |
1 |
입력 |
SW1가 GND에 연결할 때 연약한, 1개 초 지연, 5V/24V/8-20V를 산출 끄십시오 |
2 |
입력 |
SW2가 GND에 연결할 때 위에 5V/24V/8-20V를, 끕니다 때 SW2와 GND 간결 다시, 각자 고정 되는 3 초 지연, 아니 도십시오 |
||
3 |
입력 |
SW3는 GND, 24V에 산출 연결합니다 |
||
4 |
입력 |
SW4는 GND, 8-20V에 산출 연결합니다 |
||
5 |
입력 |
L0 signal1, input5V |
||
6 |
입력 |
H0 signal2, input5V |
||
7 |
산출 |
AC 신호, 산출 5V 경우의 AC 온라인으로, 0V 경우의 AC 오프라인으로 |
||
8 |
산출 |
건전지가 또는 완전히 위탁해 charing 경우의 건전지가 charing 경우의 위탁 신호, 산출 4.5V, 0V. 전압은 건전지가 적재할 그러나 LED가 위에 점화하지 않을 때 변동할 것입니다 |
||
9 |
산출 |
GND |
||
10 |
산출 |
BAT+ |
||
11 |
산출 |
건전지가 적재되지 않을 경우의 건전지가 적재할 경우의 건전지 온라인 신호 없음, 산출 5V, 0V |
||
12 |
NC |
NC |
