Gaoxin 공업 단지, Guangming 새로운 지역, 심천 시, 광동성, 중국 | Angelwang66@126.com |
원래 장소: | 중국 |
브랜드 이름: | Enargy |
모델 번호: | MD45-220Q16A |
최소 주문 수량: | 1PCS |
---|---|
가격: | Negotiation |
배달 시간: | 1-8 주 |
지불 조건: | 협상 |
공급 능력: | 15000Pcs/week |
하이 라이트: | 의학 급료 전력 공급,dc 변환기에 ac |
---|

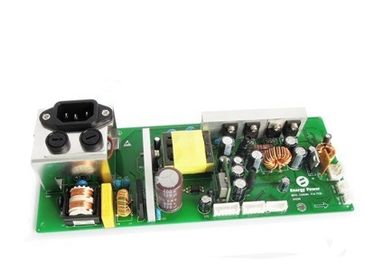

의학 전력 공급 45W는 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A MD45-220Q16A를 출력했습니다
주요 특징
AC 입력 범위: 100~240Vac
Li 건전지 입력 범위: 13-17.2Vdc
4 도로 산출: 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A
고능률: 70%
선 규칙: ≤±1%
짐 규칙: ≤±5%
단락 보호
현재 보호에 산출
전압 보호에 산출
AC 가동 신호
배터리 오퍼레이션 신호
건전지 위탁 신호
건전지 수용량 신호
연약한 온/오프 기능
AC, 건전지 및 DC 사이 이음새가 없는 스위치
자연 냉각하십시오
고분고분한 RoHS
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
100-240Vac의 의학 전원 입력 범위,
산출의 4개 그룹: 5V/2A, 12V/1.5A,
B12V/0.5A, 산출과 더불어 BAT/16.8V/0.75A,
에 현재 과전압 보호
보호 보호와 건전지 출력
보호 기능
전기 특성
입력 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
정격 입력 전압 |
100 |
|
220 |
Vac |
|
AC 입력 전압 범위 |
100 |
|
240 |
Vac |
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
최대. 입력 현재 |
|
|
1.5 |
A |
|
누설 현재 |
|
|
0.5 |
mA |
|
현재의 충격 |
|
|
60 |
A |
|
산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
||
산출 전압 범위 |
5V |
4.75 |
5.00 |
5.25 |
Vdc
|
|
|
12V |
11.40 |
12.00 |
12.60 |
||||
B12V |
11.40 |
|
12.60 |
||||
박쥐 |
16.50 |
|
17.20 |
||||
산출 현재 범위 |
5V |
0 |
|
2.0 |
A
|
|
|
12V |
0 |
|
1.5 |
||||
B12V |
0 |
|
0.5 |
||||
박쥐 |
0.675 |
|
0.825 |
||||
선 규칙 |
|
|
±1 |
% |
고압선에 낮은 선; 완전 부하 |
||
짐 규칙 |
|
|
±5 |
% |
완전 부하에 짐 없음; 명목상 입력 |
||
AC 힘 위로 |
70 |
|
|
% |
완전 부하 220Vac 입력 |
||
DC 힘 위로 |
80 |
|
|
% |
완전 부하 14.8Vdc 입력 |
||
잔물결 & 소음 |
5V |
|
|
100 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
12V |
|
|
200 |
||||
B12V |
|
|
120 |
||||
오름 시간회전 에 |
5V |
|
|
50 |
Ms |
완전 부하, 10%~90% Vought |
|
12V |
|||||||
산출 전압 오버슛 |
|
|
±5 |
% |
12V의 5V 시험 |
||
산출 용량 |
|
|
2200 |
uF |
보호 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
전압 보호에 산출 |
5.5 |
|
7.0 |
Vdc |
래치 +5V, 12V, B12V |
13.2 |
|
16.8 |
Vdc |
딸꾹질, 자동 회복 |
|
산출 현재 한계 보호 |
4.0 |
|
9.5 |
A |
래치 +5V, 12V, B12V |
3.0 |
|
5.5 |
A |
래치 +5V, 12V, B12V |
|
전압 보호의 밑에 건전지 |
12.0 |
|
12.6 |
Vdc |
|
산출 단락 보호 |
|
|
10 |
mΩ
|
래치 +5V, 12V, B12V |
환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
-10 |
|
+40 |
℃ |
|
저장 온도 |
-45 |
|
+85 |
℃ |
|
상대 습도 |
5 |
|
90 |
% |
|
고도 |
0 |
|
4500 |
m |
|
대기압 |
70 |
|
106 |
Pa |
|
건전지 관리와 신호
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
정격 건전지 전압 |
|
14.8 |
|
v |
Li 건전지 |
건전지 수용량 |
2.2 |
|
4.4 |
아아 |
|
위탁 전압 |
16.6 |
|
17.4 |
v |
|
위탁 현재 |
675 |
|
825 |
mA |
|
대기 현재 |
|
|
0.7 |
mA |
조건 떨어져, AC 입력 없음 |
AC/DC 스위치 |
0 |
|
|
S |
5V, 12V, B12V 폐쇄 없음 |
AC 신호 |
|
|
|
|
AC가 온라인으로 입력할 경우의 J2, Pin3의 산출 고도 전압 |
5V 신호 |
2 |
|
4 |
Vdc |
J6, Pin4 |
B12V 신호 |
2 |
|
4 |
Vdc |
J2, Pin2 |
B.C. 신호 |
4.0 |
|
5.25V |
Vdc |
J1, Pin5, P4, Pin2 |
A/D 신호 |
|
|
|
|
J2, Pin5의 Pin6 A/D 신호 |
온/오프 |
3 |
|
5 |
S |
J2, Pin1의 연약한 스위치, 간결 한 번 위에, 짧게 다시 떨어져 |
일반적인 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
MTBF |
250 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
무게 |
|
|
26(750) |
Oz (g) |
|
안전 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
고립 전압 |
산출에 입력 |
4000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
지상에 입력 |
2000년 |
|
|
Vac |
||
지상에 산출 |
500 |
|
|
Vdc |
||
고립 저항 |
산출에 입력 |
10 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
EMC 특성
품목 |
기준 |
조건 |
주 |
|
세륨 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
40%Ut, 20ms에 전압 복각 |
||||
70%Ut, 50ms에 전압 복각 |
||||
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
기계적인 개략
Length×width×heigth: 220×85×53 (mm), 8.66×3.35×2.09 (안으로),
Pin 지적
품목 |
Pin |
이름 |
기능 |
CON1 |
1 |
L |
입력 전압 |
2 |
페이지 |
지구 |
|
3 |
N |
입력 전압 |
|
J1 |
1 |
+5V |
긍정적인 산출 전압 |
2 |
GND |
부정적인 산출 전압 |
|
3 |
+12V |
긍정적인 산출 전압 |
|
4 |
|||
5 |
B.C. |
신호 감지 |
|
6 |
BAT+ |
긍정적인 산출 전압 |
|
J2 |
1 |
온/오프 |
연약한 스위치 |
2 |
B12V |
신호 감지 |
|
3 |
AC |
신호 감지 |
|
4 |
GND |
부정적인 산출 전압 |
|
5-6 |
A/D 공용영역 |
A/D 공용영역 |
|
J4 |
1 |
+12V |
긍정적인 산출 전압 |
2 |
GND |
부정적인 산출 전압 |
|
P4 |
1 |
BAT+ |
긍정적인 산출 전압 |
2 |
B.C. |
건전지 신호 감지 |
|
4 |
박쥐 |
긍정적인 산출 전압 |
|
J6 |
1 |
B12V |
긍정적인 산출 전압 |
2 |
GND |
긍정적인 산출 전압 |
|
3 |
B12V |
긍정적인 산출 전압 |
|
4 |
+5V |
긍정적인 산출 전압 |
|
5 |
GND |
긍정적인 산출 전압 |
|
J7 |
1 |
+12V |
긍정적인 산출 전압 |
2 |
GND |
긍정적인 산출 전압 |
