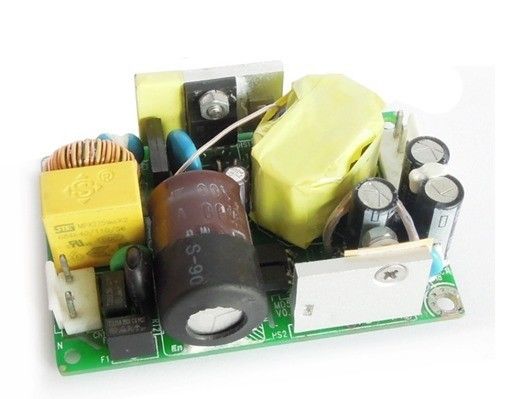

의학 전력 공급 50W 산출 15V/2.67A MD50-220S15
주요 특징
AC 입력 범위: 90 ~264Vac
단 하나 산출: 15V/2.67A
고능률: 87%
선 규칙: ≤±1%
짐 규칙: ≤±3%
낮은 ripple&noise: ≤150mV
단락 보호
현재 보호에 산출
전압 보호에 산출
자연 냉각하십시오
고분고분한 RoHS
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
AC/DC 변환기는 t90-264Vacinpu, 16.8V/2.4A 골라냅니다 산출 과전압 보호, 에 현재 보호, 단락 보호 기능을 가진 산출 의학 힘을입니다
전기 특성
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 입력 전압 |
100 |
|
240 |
Vac |
|
|
AC 입력 전압 범위 |
90 |
|
264 |
Vac |
|
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
최대. 입력 현재 |
|
|
1.1 |
A |
완전 부하 사소 입력 전압 |
|
입력 돌입 현재 |
|
|
60 |
A |
최대. 입력 전압, 25℃, 첫번째 시작 |
|
지면 하수구 현재 |
|
|
0.5 |
mA |
|
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
산출 전압 범위 |
14.55 |
|
15.45 |
Vdc |
|
|
|
산출 전압 가치 |
14.70 |
|
15.30 |
Vdc |
정격 입력; 절반 짐 |
|
|
산출 현재 범위 |
0 |
|
2.67 |
A |
maximum10%에 the30s에 있는 최고 출력 50W |
|
|
전압 규칙 |
|
|
±1 |
% |
|
|
|
짐 규칙 |
|
|
±1 |
% |
|
|
|
전압 규칙 정확도 |
|
|
±3 |
% |
|
|
|
기계 효율성 |
|
|
87 |
% |
|
|
|
잔물결 & 소음 |
|
|
150 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
|
동 응답 |
오버슛 진폭 |
|
|
±5 |
% |
25%에서, 50%에서 75%에 최대 50% Iout, 1A/us에 50% 최대 25% Iout |
|
회복 시간 |
|
|
400 |
저희 |
||
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
|
용량 짐 |
|
2200 |
|
μF |
정격, 짐 크롬 모형 |
|
보호 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
전압 보호에 산출 |
16.5 |
|
21.0 |
Vdc |
딸꾹질 형태, 자동 회복 |
|
현재 보호에 산출 |
3.66 |
|
4.66 |
A |
|
|
단락 보호 |
|
|
10 |
mΩ |
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
250 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
|
무게 |
|
|
2.09(60) |
Oz (g) |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
-5 |
|
+45 |
℃ |
|
|
저장 온도 |
-20 |
|
+85 |
℃ |
|
|
상대 습도 |
20 |
|
90 |
% |
|
|
저장 습도 |
10 |
|
95 |
% |
|
|
고도 |
|
|
3000 |
m |
|
|
냉각 방법 |
자연적인 냉각 |
|
|||
안전 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
고립 전압 |
산출에 입력 |
4000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
|
지상에 입력 |
1500년 |
|
|
Vac |
||
|
지상에 산출 |
500 |
|
|
Vdc |
5mA/1min, 호광을이루고는 및 고장 |
|
|
고립 저항 |
산출에 입력 |
30 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
EMC 특성
|
품목 |
기준 |
조건 |
주 |
|
|
세륨 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
|
40%Ut, 20ms에 전압 복각 |
||||
|
70%Ut, 50ms에 전압 복각 |
||||
|
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
|
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
|
기계적인 개략
Length×width×heigth: 76.2×50.8×28.0 (mm), 3.0×2.0×1.1 (안으로),
Pin 지적
|
품목 |
Pin |
이름 |
기능 |
|
CN1 |
1 |
N |
입력 전압 |
|
2 |
빈 |
||
|
3 |
L |
||
|
CN2 |
1 |
Vout+ |
긍정적인 산출 전압 |
|
2 |
|||
|
3 |
Vout+ |
부정적인 산출 전압 |
|
|
4 |
