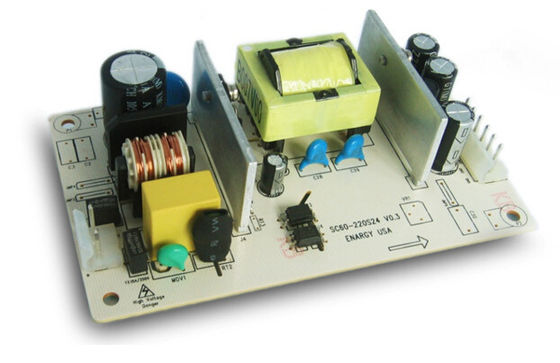

의학 전력 공급 60W 산출 24VDC/2.5A SC60C-220S24
주요 특징
AC 입력 범위: 90~264Vac
단 하나 산출: 24VDC/2.5A
고능률: 87%
선 규칙: ≤±2%
짐 규칙: ≤±2%
낮은 ripple&noise: ≤150mV
산출 단락 보호
현재 보호에 산출
전압 보호에 산출
자연 냉각하십시오
고분고분한 RoHS
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 입력 전압 |
100 |
|
240 |
Vac |
|
|
AC 입력 전압 범위 |
90 |
|
264 |
Vac |
|
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
최대. 입력 현재 |
|
|
2 |
A |
완전 부하 사소 입력 전압 |
|
입력 돌입 현재 |
|
|
60 |
A |
최대. 입력 전압, 25℃, 첫번째 시작 |
|
효율성 |
87 |
|
|
% |
정격 입력 전압, 정격 부하 |
|
지연 시간회전 에 |
|
|
2 |
S |
완전 부하 220Vac 입력 |
|
회전 0ff 대기 시간 |
10 |
|
|
Ms |
완전 부하 110Vac 입력 |
|
방산 |
|
|
2 |
W |
짐 없음 |
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
산출 전압 범위 |
24.00 |
24.30 |
24.6 |
Vdc |
|
|
|
산출 현재 범위 |
0 |
|
2.5 |
A |
220Vac 입력, 1 초 동안 3.6A |
|
|
선 규칙 |
|
|
±2 |
% |
|
|
|
짐 규칙 |
|
|
±2 |
% |
|
|
|
전압 안정시키는 정밀도 |
|
|
±2 |
|
|
|
|
잔물결 & 소음 |
|
|
150 |
mV |
20 MHz 대역폭, 25℃ |
|
|
동 응답 |
탈선 |
|
|
±5 |
% |
25%에서, 50%에서 75%에 최대 50% Iout, 1A/us에 50% 최대 25% Iout |
|
정착(settle) 시간 |
|
|
400 |
저희 |
안에서 1% Vout nom에. |
|
|
오름 시간회전 에 |
|
|
50 |
Ms |
완전 부하, 10%~90% Vout |
|
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
|
산출 용량 |
|
|
2200 |
μF |
|
|
보호 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
전압 보호에 산출 |
26 |
|
30 |
Vdc |
재출발할 것을 요구되는 차단 |
|
하중 초과 보호 산출 |
3 |
|
5 |
A |
딸꾹질 |
|
단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
250 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
|
무게 |
|
|
180 |
g |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
0 |
|
70 |
℃ |
Figures1 |
|
저장 온도 |
-20 |
|
85 |
℃ |
|
|
상대 습도 |
20 |
|
90 |
% |
|
|
저장 습도 |
10 |
|
95 |
% |
|
|
고도 |
|
|
3000 |
m |
|
|
냉각 방법 |
자연 냉각하십시오 |
|
|||
안전 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
고립 전압 |
산출에 입력 |
4000 |
|
|
Vac |
5mA/1min, 호광을이루고는 및 고장 |
|
고립 저항 |
산출에 입력 |
10 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
EMC 특성
|
품목 |
기준 |
조건 |
주 |
|
|
세륨 |
EN55011 FCC 소송사건표 20780 IEC60601-1-2 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
재 |
EN55011 FCC 소송사건표 20780 IEC60601-1-2 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
조화되는 |
EN61000-3-2 |
유형 램프 필요조건 |
표준 B |
|
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±1KV, 일반적인 mode±2KV |
표준 B |
|
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
|
40%Ut, 20ms에 전압 복각 |
||||
|
70%Ut, 50ms에 전압 복각 |
||||
|
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
|
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
|
주:
숫자 1: 대기 온도 대 출력 전력
기계적인 개략
Length×width×heigth: 127.0×76×37.0 (mm), 5×2.99×1.46 (안으로),
연결관 지적:
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
J1 |
L |
NC |
N |
|
|
|
|
J3 |
Vout+ |
Vout+ |
Vout+ |
Vout - |
Vout - |
Vout - |
