| 원래 장소: | 중국 |
| 브랜드 이름: | Enargy |
| 모델 번호: | SC72-220S24 |
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiation |
| 배달 시간: | 1-8 주 |
| 지불 조건: | 협상 |
| 공급 능력: | 15000Pcs/week |
| 하이 라이트: | 의학 급료 전력 공급,dc 변환기에 ac |
||
|---|---|---|---|

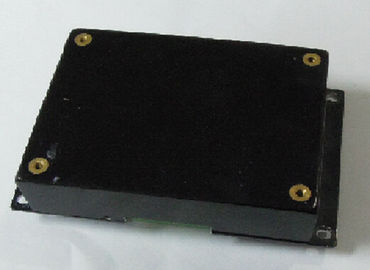

의학 전력 공급 72W 산출 24VDC/3A SC72-220S24
주요 특징
AC 입력 범위: 90~265Vac
단 하나 산출: 24V/3.0A
고능률: 85%
선 규칙: ≤±2%
짐 규칙: ≤±2%
낮은 ripple&noise: ≤100mV
단락 보호
전압 보호에 산출
전압 보호에 입력
온도 보호에
자연 냉각하십시오
제품 개관
이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 입력 전압 |
110 |
|
240 |
Vac |
|
|
AC 입력 전압 범위 |
90 |
|
265 |
Vac |
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
입력 돌입 현재 |
|
|
60 |
A |
최대. 입력 전압, 25℃, 첫번째 시작 |
|
효율성 |
84 |
85 |
|
% |
정격 입력 전압, 정격 부하 |
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
산출 전압 범위 |
23.5 |
24 |
24.5 |
Vdc |
|
|
|
산출 현재 범위 |
0 |
|
3 |
A |
|
|
|
선 규칙 |
|
|
±2 |
% |
|
|
|
짐 규칙 |
|
|
±2 |
% |
|
|
|
전압 안정시키기 정밀도 |
|
|
±2 |
% |
|
|
|
온도 조절 |
|
±0.02 |
|
%/°C |
조작 온도 범위에 |
|
|
잔물결 & 소음 |
|
|
100 |
mV |
20 MHz 대역폭. 충분히 평가된 현재에 10uF 전해질 축전기 그리고 0.1uF 세라믹 축전기를 가진 산출. |
|
|
동 응답 |
탈선 |
|
|
±5 |
% |
25%에서, 50%에서 75%에 최대 50% Iout, 2.5A/us에 50% 최대 25% Iout |
|
정착(settle) 시간 |
|
|
300 |
저희 |
안에서 1% Vout nom에. |
|
|
지연 시간회전 에 |
|
|
8 |
s |
완전 부하 220Vac |
|
|
산출 전압 오버슛 |
|
|
±5 |
% |
|
|
|
산출 용량 |
|
1000년 |
|
μF |
|
|
|
TTL 신호 |
3 |
|
12 |
v |
고도, 산출 ok |
|
|
-0.3 |
|
1 |
v |
저수준, 산출 실패 |
||
보호 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
전압 보호에 입력 |
전압을 보호하십시오 |
275 |
|
300 |
Vac |
|
|
회복 전압 |
265 |
|
280 |
Vac |
|
|
|
전압 보호에 산출 |
26 |
|
28 |
Vdc |
일정한 전압 |
|
|
단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
|
|
과열 보호 |
|
요구하는 재출발할 것을 |
||||
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
100 |
|
|
KHrs |
완전 부하 정격 입력, 25℃ |
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
-30 |
|
+70 |
℃ |
|
|
저장 온도 |
-40 |
|
+85 |
℃ |
|
|
상대 습도 |
5 |
|
95 |
% |
|
|
저장 습도 |
10 |
|
95 |
% |
|
|
고도 |
|
|
3000 |
m |
|
|
대기압 |
70 |
|
106 |
KPa |
|
안전 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
고립 전압 |
산출에 입력 |
1500년 |
|
|
Vac |
10mA/1min, 호광을이루고는 및 고장 |
|
지상에 입력 |
1500년 |
|
|
Vac |
||
|
지상에 산출 |
500 |
|
|
Vdc |
10mA/1min, 호광을이루고는 및 고장 |
|
|
고립 저항 |
산출에 입력 |
10 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
|
누설 현재 |
지상에 입력 |
|
|
1.5 |
mA |
240Vac, 표준 상태 |
EMC 특성
|
품목 |
기준 |
조건 |
주 |
|
|
세륨 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
재 |
EN55022 |
종류 B |
시스템 시험을 통과하십시오 |
|
|
조화되는 |
EN61000-3-2 |
C 유형 램프 필요조건 |
표준 B |
|
|
전압 동요와 흔들림 |
EN61000-3-3 |
종류 A 장비 필요조건 |
표준 B |
|
|
큰 파도 |
EN61000-4-5 |
차별 형태 ±2KV, 일반적인 mode±4KV |
표준 B |
|
|
복각 |
EN61000-4-11 EN55024 |
0%Ut, 10ms에 전압 복각 |
표준 B의 단계 0, 90, 180 및 270에 시험 |
|
|
40%Ut, 20ms에 전압 복각 |
||||
|
70%Ut, 50ms에 전압 복각 |
||||
|
ESD |
공기 출력 |
EN61000-4-2 |
±8KV |
표준 B |
|
접촉 출력 |
EN61000-4-2 |
±4KV |
표준 B |
|
주:
표준 A: 시험 그 사이 및 그 이후 정상적인 성과.
표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.
표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.
표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.
기계적인 개략
Length×width×heigth: 4.72×2.99×0.94 (안으로),
연결관 지적
|
Pin 아니. |
이름 |
기능 |
|
1 |
VO+ |
긍정적인 산출 전압 |
|
2 |
GND |
부정적인 산출 전압 |
|
3 |
TTL |
TTL 신호 |
|
4 |
N |
AC 입력 |
|
5 |
L |
AC 입력 |
|
6 |
FG |
지구 |
