하이 라이트: | 의학 힘 접합기 |
---|

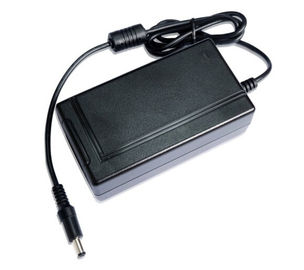

1. 개요 이 접합기는 90-264Vac, 단류 산출 24Vdc/2.5A, 및 봉우리 전류 6A에 배열하는 입력 파워도 의학 사용을 위해 입니다. 그것은 overcurrent 보호, 단락 보호, 과전압 보호 및 과열 보호해줍니다. |
||
2. 제품의 주요 특징
모형 | 입력 전압 범위 | 정격 출력 전압 | 산출 현재 범위 |
잔물결 (첨단) (정격 부하, 대역폭 제한 20MHz) |
MDA60-220S24 | 90-264Vac | 24Vdc | 0-2.5A | ≤150mV |
3. 채용 기준과 지도
4. 환경 조건
Serial 아니. | 품목 | 기술적인 Indictor | 단위 | 말 | |
1 | 작동 온도 | 0 — +40 | ℃ | ||
2 | 온도 저장 | -20 — +85 | ℃ | ||
3 | 상대 습도 | 일 | 20-90 | %RH | |
저장 | 10-95 | ||||
4 | 고도 | ≤3000 | m | ||
5 | 냉각 아래로 방법 | 자연적인 냉각 |
5. 힘 특징
1. 입력 특징 | |||||
Serial 아니. | 품목 | 기술 필요 조건 | 단위 | 말 | |
1.1 | 힘 유형 | 종류 Ⅱ | |||
1.2 | 정격 입력 전압 | 100-240 | Vac | ||
입력 전압 범위 | 90-264 | ||||
1.3 | 입력 주파수 영역 | 47-63 | Hz | ||
1.4 | 정격 입력 주파수 | 50/60 | Hz | ||
1.5 | 최대 입력 현재 | 2 | A | 90VAC | |
1.6 | 입력 돌입 현재 | ≤60 | A | 첫번째 시동에 VIN=240Vac 입력 25℃/cold (수용량은 완전하게 풀어 놓여야 합니다. 입력 전압의 어떤 단계 각든지로 측정하십시오.) | |
1.7 | 지연 시간에 힘 | ≤2 | S | 완전 부하 220VAC/ | |
1.8 | 폐쇄 시간 | ≥10 | Ms | 완전 부하 110VAC/ | |
1.9 | 판매 수수료 없는 매출 전력 소비 | <2 | W | ||
2. 산출 특징 | |||||
2.1 | 산출 전압 범위 | 24.00-24.60 | Vdc | 가득 차있는 입력 전압, 완전 부하 범위 | |
2.2 | 산출 현재 범위 | 0-2.50 | A | 가득 차있는 입력 전압 범위, 입력한 220VAC의 산출 현재는 1s 후에 6A에서 2.5A에 재기합니다. | |
2.3 | 전반적인 효율성 | ≥85 | % | 정격 입력, 정격 부하 | |
2.4 | 산출 잔물결과 소음 | ≤150 | mVpk pk |
정상적인 온도, 진동경 대역폭 20MHz의 평행으로 조사, 10uF+104 수용량 |
|
2.5 |
기계 오버슛 진폭을 전환하십시오
|
≤±5 | % | ||
2.6 | 동 응답 | 오버슛 진폭 | △V: ≤±5 | % | 25%-50%-25% 50%-75%-50% 짐 동요, 동요 비율 0.1A/uS |
시간 재기 | △t: ≤400 | µS | |||
2.7 | 전압 규칙의 정밀도 | ≤±2 | % | ||
2.8 | 짐 규칙 요인 | ≤±2 | % | ||
2.9 | 전압 규칙 요인 | ≤±2 | % | ||
2.10 | 수용량 짐 | ≤2200 | uF | 정격 입력, 짐 크롬 형태 | |
3. 기억 보호 기능 | |||||
3.1 | Overcurrent 보호 | 6.5-8 | A | 딸꾹질 형태는 재기할, 각자 - 수 있습니다 | |
3.2 | 단락 보호 | 단락 방출, 힘이 제대로 작동한 수 있던 후에, 피해가 없는 단락시키십시오 | 저항을 단락시키십시오 <10m> | ||
3.3 | 보호를 과열하십시오 | 일어납니다 | 고정 되는, 재시동하는 필요 | ||
3.4 | 과전압 보호 | 26-30 | Vdc | 고정 되는, 재시동하는 필요 |
6. 안전 Specs와 EMC 특징
Serial 아니. | 품목 | 기술 필요 조건 | 기준 | 말 | |
1 | 절연성 힘 | 입출력 | 4000Vac/10mA/1min: 비행 아크 없음, 고장 없음 | ||
2 | 격리 저항 | 입출력 | ≥10MΩ/500Vdc/1min: 상대 습도가 정상 대기압으로, 500V인 90%와 시험 전압인 상태에서, 정류기 주요 회로의 AC 부분과 DC 부분은 지상으로 이고 DC 부분 격리 저항에 AC 부분은 10M 보다는 더 낮지 않습니다 | ||
3 |
지휘된 방출 (세륨) |
종류 B |
EN55011 FCC 소송사건표 20780 IEC60601-1-2 |
||
4 |
발광된 방출 (다시) |
종류 B |
EN55011 FCC 소송사건표 20780 IEC60601-1-2 |
||
5 | 조화되는 | 종류 A | EN61000-3-2 | B 표준 | |
6 | 전압 동요와 흔들림 | 종류 A | EN61000-3-3 | B 표준 | |
7 | 큰 파도 | 차별 형태 ±1KV의 일반적인 형태 ±2KV | EN61000-4-5 | B 표준 | |
8 |
전압 복각과 짧은 중지
|
0%Ut에 떨어지기, 최후: 10ms, (B 표준) |
EN61000-4-11 EN55024
|
각각 0개, 90, 180 그리고 270 도에 시험하십시오. | |
40%Ut에 떨어지기, 최후: 20ms, (B 표준) | |||||
70%Ut에 떨어지기, 최후: 50ms, (B 표준) | |||||
9 | 정체되는 보호 | 공기 출력 | ±8KV | EN61000-4-2 | B 표준 |
접촉 출력 | ±4KV | EN61000-4-2 | B 표준 | ||
10 | 불 보호 등급 | 94-V0 | |||
11 | 물 보호 등급 | IP22 | |||
12 | RoHS 필요조건 | RoHS에 따릅니다 | |||
13 | 질 | ≤350g |
7. 기술적 특성 및 연결 장치 정의
1). 크기
L×W×H= (115.5±0.5) mm× (61±0.5) mm× (40±0.5) mm
2). 외관 필요조건
찰상 없음, 공간 레테르를 붙이기
3). 연결 정의
입력 선 정의: CCC와 UL 기준, 2 핀 편평한 전원, 길이 1.5M의 구리 철사 2×0.75mm2의 반항 전압 300V에 따릅니다.
생산 라인 정의: 길이 자석 반지를 가진 1.5m, #16 선, 4 핀 산출, Hook&Loop, 반항 전압 300V, 반항 온도 80℃, 상표 Taiyue 또는 동등물.
4) 전원 출력은 정의를 핀으로 꼿습니다
Serial 아니. | 정의 | 말 |
Pin1, Pin2 | 24Vdc에 의하여 출력되는 확실성 | |
Pin3, Pin4 | 24VdcOutput 네거티브 |
8. 신뢰도 필요조건
MTBF≥250Khours; 테스트 조건: 25℃의 정격 입력, 완전 부하 산출.
9. 패킹, 수송 및 저장
1.) 포장
수송용 포장 상자는 제품 이름, 모델 번호, 제조자 이름, ID와 질 검사 증명서 및 제조 날짜 등등을 포함합니다.
2.) 수송
차, 배, 비행기 수송을 위해 적당한 방습의, 태양 증거 작풍에서 수송되고 관심을 가지고 취급되고.
3.) 저장
사용 중경우의 제품은 10% - 90%인 85℃와 상대 습도에 -20℃인 저장 온도를 가진 수송용 포장 상자에서 저장되어야 합니다. 창고는 유해한 가스, 가연물의, 폭발성 및 부식성 화학제품을 허용하지 않으며, 강한 기계적인 진동, 충격 및 강자기장이 없습니다. 수송용 포장 상자는 20cm 지상과 멀리 적어도 50cm의 벽, 열원, 창 및 환기구에서 적어도 두어야 합니다. 제품은 이후에 재검사되는 지정된 조건 하에서 2 그 해 및 필요를 위해 저장될 수 있습니다.
4.) 레테르를 붙이기
Graph1: 영국 상표 Graph2: 중국어/영어
