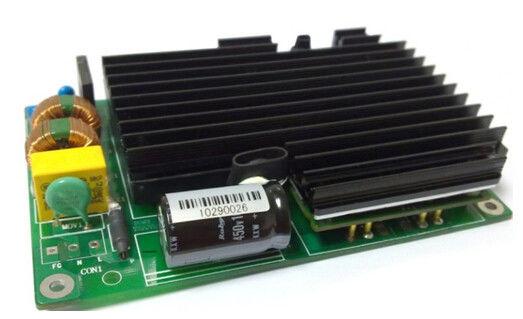

AC-DC 전력 공급 100W 산출 48V SC100-220S48
주요 특징
높은 출력 전력: 100W
입력 범위: 85~264Vac
고능률: 85%
선 규칙: ≤±1%
짐 규칙: ≤±2%
조정 주파수: 220kHz
고립 전압: 1500Vdc
단락 보호
현재 보호에 산출
온도 보호에
제품 개관
이 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 AC-DC 변환기 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
정격 입력 전압 |
|
220 |
|
Vac |
|
|
AC 입력 전압 범위 |
85 |
|
264 |
Vac |
|
|
정격 AC 입력 주파수 |
|
50/60 |
|
Hz |
|
|
AC 입력 주파수 영역 |
47 |
|
63 |
Hz |
|
|
최대. 입력 현재 |
|
|
2 |
A |
완전 부하 사소 입력 전압 |
|
효율성 |
|
85 |
|
% |
정격 입력 전압, 정격 부하 |
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
산출 전압 범위 |
47.52 |
48 |
48.48 |
Vdc |
|
|
|
산출 현재 범위 |
0.1 |
|
2.1 |
A |
|
|
|
선 규칙 |
|
|
±1 |
% |
|
|
|
짐 규칙 |
|
|
±2 |
% |
|
|
|
잔물결 & 소음 |
|
|
800 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
|
동 응답 |
탈선 |
|
|
±1 |
% |
25%에서 50%에, 50%에서 75%에 최대 50% Iout, 0 최대 25% Iout. 1A/us |
|
정착(settle) 시간 |
|
|
500 |
저희 |
안에서 1% Vout nom에. |
|
|
산출 전압 오버슛 |
|
|
1 |
% |
|
|
|
산출 용량 |
|
470 |
|
μF |
|
|
보호 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
하중 초과 보호 산출 |
2.3 |
|
2.8 |
A |
딸꾹질 |
|
단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
|
과열 보호 |
|
105 |
|
℃ |
자동 회복 |
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
MTBF |
100 |
|
|
KHrs |
TR-NWT-000332의 80% 짐, 300LFM, 40℃ Ta |
|
무게 |
|
|
300 |
g |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
-20 |
|
+55 |
℃ |
|
|
저장 온도 |
-40 |
|
+85 |
℃ |
|
|
상대 습도 |
10 |
|
90 |
% |
|
|
고도 |
|
|
3000 |
m |
|
안전 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
|
고립 전압 |
산출에 입력 |
1500년 |
|
|
Vdc |
10mA/1min, 호광을이루고는 및 고장 |
|
지상에 입력 |
1000년 |
|
|
Vdc |
||
|
지상에 산출 |
500 |
|
|
Vdc |
7.5mA/1min, 호광을이루고는 및 고장 |
|
|
고립 저항 |
산출에 입력 |
100 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
환경 자격
|
매개변수 |
주 |
|
진동 |
주파수 영역: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z 도끼, 30min/axis |
|
기계적인 충격 |
반 정현 파, 300m/s2,11ms의 ±X, ±Y, ±Z, 6tims/direction |
|
(작업 중) 감기 |
IEC60068-2-1 광고 |
|
습기찬 열 |
IEC60068-2-67 Cy |
|
온도 순환 |
-20°C에 85°C의 경사로 15°C/min., 500 주기 |
|
힘/열 순환 |
Vin = 최대에 분, 완전 부하, 100개 주기 |
|
디자인 Marginality |
Tmin-10°C에 Tmax+10°C의 5°C 단계, Vin = 최대에 분, 0-105% 짐 |
|
수명 시험 |
95% 정격 Vin 및 짐의 점, >5000 시간 감세에 단위 |
|
땜납 능력 |
IEC60068-2-20 |
기준 수락
|
기준 |
주 |
|
UL/cUL60950 |
|
|
EN60950 |
|
|
EN60601-1 |
|
|
SCA 22.2NO.601.1 |
|
|
UL2601 |
|
|
CSA22.2No.60950-1 |
|
육체적인 정보
기계적인 개략
Length×width×heigth: 135×90×28 (mm), 5.32×3.54×1.1 (안으로),
Pin 지적
CON1
|
Pin 아니. |
이름 |
기능 |
|
1 |
FG |
지구 |
|
2 |
N |
중립 선 |
|
3 |
L |
살아있는 선 |
CON2
|
Pin 아니. |
이름 |
기능 |
|
1 |
-48V |
부정적인 산출 전압 |
|
2 |
-48V |
부정적인 산출 전압 |
|
3 |
GND |
긍정적인 산출 전압 |
|
4 |
GND |
긍정적인 산출 전압 |
신청 주: 다양한 신청 주 그리고 기술적인 백지는 우리의 웹사이트에서 pdf 체재에서 다운로드될 수 있습니다.
