하이 라이트: | 12V AC/DC 전력 공급 |
---|

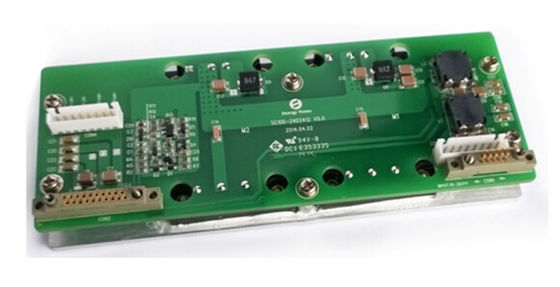

AC-DC 전력 공급 100W 산출 24V12V SC100-24D2412
주요 특징
입력 범위: 18~36Vdc
이중 산출: 24V/2.5A, 12V/3.33A
고능률: 90%
선 규칙: ≤±1%
짐 규칙: ≤±1%
낮은 ripple&noise: ≤±1%
(온/오프) 통제를 가능하게 하십시오
고립 전압: 1500Vdc
딸꾹질 형태 단락 보호
현재 보호에 산출
자연 냉각하십시오
제품 개관
이 DC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다. 알루미늄 바닥판 구조는 특별한 열 성과를 제공합니다.
전기 특성
입력 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
입력 전압 범위 |
18 |
24 |
36 |
Vdc |
|
최대. 입력 현재 |
|
|
6.5 |
A |
완전 부하 사소 입력 전압 |
효율성 |
|
90 |
|
% |
정격 입력 전압, 정격 부하 |
산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
||
산출 전압 범위 |
24V |
23.52 |
24 |
24.48 |
Vdc |
|
|
12V |
11.76 |
12 |
12.24 |
Vdc |
|
||
산출 현재 범위 |
24V |
0 |
|
2.5 |
A |
|
|
12V |
0 |
|
3.33 |
A |
|
||
선 규칙 |
|
|
±1 |
% |
|
||
짐 규칙 |
|
|
±1 |
% |
|
||
잔물결 & 소음 |
24V |
|
|
240 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
|
12V |
|
|
120 |
mV |
완전 부하 정격 입력, 20 MHz 대역폭 |
||
동 응답 |
탈선 |
|
|
±4 |
% |
25%에서, 50%에서 75%에 최대 50% Iout, 1A/us에 50% 최대 25% Iout |
|
정착(settle) 시간 |
|
|
300 |
저희 |
안에서 1% Vout nom에. |
||
산출 전압 오버슛 |
|
|
5 |
% |
|
||
산출 용량 |
24V |
|
|
1800년 |
μF |
|
|
12V |
|
|
3000 |
μF |
|
||
통제를 가능하게 하십시오 |
|
|
|
|
외부 스위치 |
||
주: 외부 스위치는 가능하게 하 기능을 통제합니다. 조건, 단위 의지력에 입력 전압의 밑에 스위치를 위에 한 번 누르십시오. 스위치를, 단위 의지력 떨어져 다시 누르십시오.
보호 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
하중 초과 보호 산출 |
24V |
2.75 |
|
4.5 |
A |
딸꾹질 |
12V |
3.5 |
|
6.5 |
A |
||
단락 보호 |
|
|
10 |
mΩ |
딸꾹질 |
환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
-20 |
|
+60 |
℃ |
|
저장 온도 |
-40 |
|
+85 |
℃ |
|
상대 습도 |
20 |
|
90 |
% |
|
저장 습도 |
10 |
|
95 |
% |
|
고도 |
|
|
3000 |
m |
|
안전 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
고립 전압 |
산출에 입력 |
1500년 |
|
|
Vdc |
1mA/1min, 호광을이루고는 및 고장 |
지상에 입력 |
1500년 |
|
|
Vac |
||
지상에 산출 |
500 |
|
|
Vdc |
1mA/1min, 호광을이루고는 및 고장 |
|
고립 저항 |
산출에 입력 |
100 |
|
|
MΩ |
500Vdc/1min의 정상 대기압, 90% 습도 |
기준 수락
기준 |
주 |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
육체적인 정보
기계적인 개략
Length×width×heigth: 160×60×26 (mm), 6.3×2.36×1.02 (안으로),
Pin 지적
연결합니다/Spec |
Pin 아니. |
이름 |
CON1/CY59T10BJ |
1,6 |
Vin+ |
2,3,4,7,8,9 |
NU |
|
5,10 |
VIN- |
|
CON2/CY59Z20BJ |
1 |
24V2 (Vout-) |
11 |
24V2 (Vout+) |
|
2 |
ON/OFF1 |
|
12 |
ON/OFF2 |
|
3,4,5,8,13,14,15,18 |
NU |
|
6,16 |
24V1 (Vout-) |
|
7,17 |
24V1 (Vout+) |
|
9,19 |
12V (Vout-) |
|
10,20 |
12V (Vout+) |
신청 주: 다양한 신청 주 그리고 기술적인 백지는 우리의 웹사이트에서 pdf 체재에서 다운로드될 수 있습니다.
