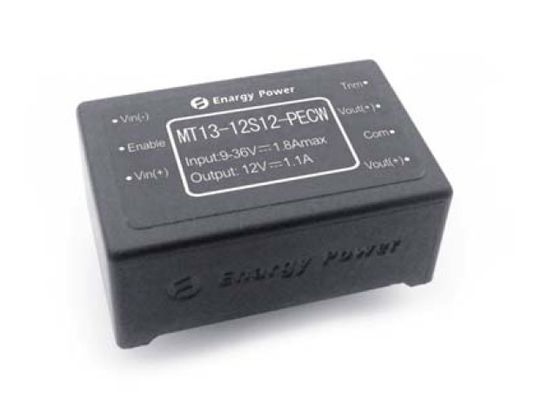

DC-DC 변환기 13W 산출 12V MT13-12S12-PECW





주요 특징

출력 전력: 13W

넓은 입력 범위: 9-36Vdc

높은 변환 효율성: 87%까지

±0.5%에 선 규칙

±1.0%에 짐 규칙

조정 동작 주파수

고립 전압: 1500V

(온/오프) 통제를 가능하게 하십시오

과전압 보호를 출력하십시오

하중 초과 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

산출 전압 손질 -5~+ 10%년 Vout



제품 개관

이 DC-DC 변환기 단위 사용은 providethe 성과, 융통성, 신뢰도 및 비용 effectivenessof에 powerprocessing의, 통제 그리고 포장 기술을 성숙한 힘 분대 전진했습니다. 고주파 활동적인 Clampswitching는 저잡음 andhigh 효율성을 고성능 조밀도를 제공합니다.



제품 소개

MT 시리즈는 기업 비표준 벽돌 포장 크기를 사용하는 자주적으로 통제한 단 하나 산출 변환기입니다. 완전한 PCB 변압기/유도체는 이 시리즈에 있는 모든 모형을 위해 사용됩니다. 이 새로운 디자인 기술은 매우 스파이크를 전환하는 감소된 자석 연결을을 조건으로 성과 견실함 개량하고. 그것은 또한 완전하게 생산 라인에서 손 바람 자석 조립 과정을 삭제해서 생산 과정을 합리화합니다.



부분 번호찍기 — MT13-12S12-PECW



EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다

1. 전기 특성

전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다. Ta=25oC에 모든 자료 테스트는 특별한 정의를 제외합니다.



1.1 절대 최대 등급

매개변수 Typ 최대 단위
입력 전압     45 Vdc 지속, 비작동
    36 Vdc 지속, 운영하기
    45 Vdc 작동 일시적인 보호,<100ms>
고립 전압     2000년 Vdc 산출에 입력
작용 온도 -55   100
저장 온도 -65   125
Vin- 전압에 가능하게 하십시오 -0.5   10 Vdc


1.2 특성을 입력하십시오

매개변수 Typ 최대 단위
입력 전압 범위 9 24 36 Vdc 지속
의 밑에 전압 차단   8.6 8.8 Vdc 문턱회전 에
8.1 8.3   Vdc 회전 떨어져 문턱
최대 입력 현재     1.8 A 완전 부하; 9Vdc 입력
효율성   87   % 완전 부하, 입력 전압 감세. 숫자 1-4
방산   0.4   W 짐 없음
무능한 입력 현재   5   mA 핀 낮은것을 가능하게 하십시오

외부 입력을 추천하십시오

용량

  100   μF 전형적인 ESR 0.1-0.2Ω



1.3 산출 특성

매개변수 Typ 최대 단위
산출 전압 세트 포인트 11.85 12.00 12.15 Vdc 명목상 입력; 짐 없음; 25℃
산출 전압 범위 11.75 12.00 12.25 Vdc
산출 현재 범위 0.01   1.1 A 열 감세에 주제. 숫자 5-7
선 규칙   ±0.02 ±0.50 % 고압선에 낮은 선; 완전 부하
짐 규칙   ±0.02 ±1.00 % 완전 부하에 짐 없음; 명목상 입력
온도 조절   ±0.002 ±0.02 %/°C 조작 온도 범위에
현재 한계 1.15 1.4 1.7 A 명사류의 산출 전압 95%
단락 현재 1   3 A 산출 전압 <250 mV="">
잔물결 (RMS)   25   mV 명목상 입력; 완전 부하; 20 MHzbandwidth. 숫자 8
소음 (첨단에 첨단)   80   mV
최대 산출 모자     3000 μF 명목상 입력; 완전 부하

외부를 추천하십시오

산출 용량

  100   μF



1.4 동 응답 특성

매개변수 Typ 최대 단위

산출 현재에서 변화하십시오

(di/dt= 0.1A/μs)

  100   mV 50%에서 최대 75%에 50% Iout. 숫자 11

산출 현재에서 변화하십시오

(di/dt= 0.5A/μs)

  100   mV 50%에서 최대 75%에 50% Iout. 숫자 12
정착(settle) 시간   200   µS 안에서 1% Vout nom에.
시간회전 에   2   Ms 완전 부하; Vout=90% nom. 숫자 9
폐쇄 낙하시간   1   Ms 완전 부하; Vout=10% nom. 숫자 10
산출 전압 오버슛   2   %



1.5 기능 특성

매개변수 Typ 최대 단위
엇바꾸기 주파수 180 200 250 KHz 정식 단계 및 고립 단계
손질 (Pin7)         보십시오 부 7.2 전압 손질 (Pin7)를
전압 손질을 출력하십시오     10 % 위로 손질, Vout에 손질 Pin (-)
    5 % 아래로 손질, Vout에 손질 Pin (+)
가능하게 하십시오 (온/오프) 통제 (Pin2)를         부 7.1를 보십시오

전압을 가능하게 하십시오

근원 현재를 가능하게 하십시오

  5 10 Vdc 핀 뜨를 가능하게 하십시오
    0.5 mA

(온/오프) 통제를 가능하게 하십시오

긍정적인 논리

2.5   10 Vdc 통제, 높은 논리 또는 뜨에
0   1.5 Vdc 통제 떨어져, 낮은 논리

산출 과전압

보호

  120   % 사소 짐, 전압 한계 문턱
하중 초과 보호 105 130 150 % , 맥박 맥박 CurrentLimit 문턱에 의하여 현 방식, (%Rated 짐)
단락 보호     65 mΩ 회복부터 딸꾹질 형태,
과열 보호   105   유형: 의 자동 회복 비 걸쇠를 걸기; 문턱, PCB 온도
  15   히스테리시스



1.6 고립 특성

매개변수 Typ 최대 단위
고립 전압 1500년     Vdc 산출에 입력
1500년     Vdc 기초에 입력
500     Vdc 기초에 산출
고립 저항 10     MΩ 그것을 시험하는 500Vdc에 atmosphericpressure와 R.H.가 90%일 때
고립 용량   1000년   pF



2. 일반적인 특성

매개변수 Typ 최대 단위
무게   0.7(20)   Oz (g) 캡슐에 넣는
(산출되는) MTBF 1     MHrs TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta



3. 환경 특성

매개변수 Typ 최대 단위
작용 온도 -55   +100 장시간, 기본 격판덮개 온도
저장 온도 -55   +125 주위
온도 계수     ±0.02 %/℃
습도 20   95 %R.H. 불응식 상대 습도



4. 기준 수락

매개변수
UL/cUL60950
EN60950
GB4943
바늘 화염 시험 (IEC 695-2-2) 전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0
IEC 61000-4-2



5. 자격 명세

매개변수
진동 10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소
기계적인 충격 x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락
(작업 중) 감기 IEC60068-2-1 광고
습기찬 열 IEC60068-2-67 Cy
온도 순환 -40°C에 100°C의 경사로 15°C/min., 500 주기
힘/열 순환 Vin = 최대에 분, 완전 부하, 100개 주기
디자인 Marginality Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다
수명 시험 95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다
Solderability IEC60068-2-20



6. 전형적인 파 및 곡선

EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다



숫자 1: 명목상 산출 전압에 효율성 대 최소한, 명사류 및 최대 입력 voltageat 25°C.를 위해 loadcurrent.

숫자 2: 명목상 산출 전압 그리고 60%rated 힘에 효율성 대 대기 온도 of25°C, 40°C 및 55°C (명목상 입력 전압)를 위한 기류 비율.



EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다

숫자 3: 25°C.에 최소한, 명사류 및 최대 inputvoltage를 위한 명목상 산출 전압 vs.load 현재에 전력 흩어지기.

숫자 4: 명목상 산출 전압 and60% 정격 출력에 전력 흩어지기 대 25°C, 40°C 및 55°C (명목상 inputvoltage)의 주위 airtemperatures를 위한 기류 비율.



EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다



숫자 5: 1를 핀으로 꼿기 위하여 핀 3에서 흐르는 공기를 가진 0 LFM through400 LFM의 기류 비율을 위한 최대 출력 전력 감세 곡선 vs.ambient 기온 (명목상 inputvoltage).

숫자 6: 최대 산출 입력에서 산출 (nominalinput 전압)에 흐르는 공기를 가진 0 LFM through400 LFM의 기류 비율을 위한 힘 감세 곡선 vs.ambient 기온.



EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다

숫자 7: 흐르기에 25°C를 가진 완전 부하 현재 (13W)에 변환기의 열 작의.

숫자 8: 명목상입력 전압andrated짐현재(100mV/div)에산출전압잔물결. 짐용량: 1μFceramic축전기와10μF탄탈축전기. 대역폭: 20MHz.



EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다

숫자 9: 완전 부하에 대기병회전에 (저항하는 짐) (100ms/div). 전 적용되는 입력 전압. Ch 1: Vout (5V/div). Ch 2: 온/오프 입력 (5V/div).

숫자 10: 완전 부하에 폐쇄 낙하시간 (2 ms/div). Ch 1: Vout (5V/div). Ch 2: 온/오프 입력 (5V/div).



EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다

숫자 11: loadcurrent에 있는 단계 변화에 산출 전압 응답 ((최대) Iout의 50%-75%-50%; dI/dt = 0.1A/μs). Loadcap: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 1μFceramic 축전기. Ch 1: Vout (100mV/div).

숫자 12: loadcurrent에 있는 단계 변화에 산출 전압 응답 ((최대) Iout의 50%-75%-50%: dI/dt = 0.5A/μs). Loadcap: 220μF, 30의 mΩ ESR 탄탈 축전기 및 1μFceramic 모자. Ch 1: Vout (100mV/div).



7. 육체적인 정보

7.1 기계적인 개략

EN60950의 GB4943 DC-DC 변환기 13W는 12 볼트 MT13-12S12-PECW를 출력했습니다

주:

1. 모든 핀은 어깨 없이 0.024" (0.6mm) dia.입니다.

2. Pin4와 Pin6는 병렬 연결입니다. 사용자는 어느 것이든 2개의 핀 orboth를 연결하십시오 기능 Vout를 달성할 수 있었습니다 (+).

3. 포용력: 안으로 x.xx ±0.02. (x.x ±0.5mm), 안으로 x.xxx ±0.010. (x.xx ±0.25mm)



7.2 Pin 지적

Pin 아니. 이름 기능
1 Vin (-) 부정적인 입력 전압
2 가능하게 하십시오 내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
3 Vin (+) 긍정적인 입력 전압
4 Vout (+) 긍정적인 산출 전압
5 Vout (-) 부정적인 산출 전압
6 Vout (+) 긍정적인 산출 전압
7 손질 산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오.
