Gaoxin 공업 단지, Guangming 새로운 지역, 심천 시, 광동성, 중국 | Angelwang66@126.com |
원래 장소: | 중국 |
브랜드 이름: | Enargy |
모델 번호: | XD50-48S12-POC |
최소 주문 수량: | 1PCS |
---|---|
가격: | Negotiation |
배달 시간: | 1-8 주 |
지불 조건: | 협상 |
공급 능력: | 1000pcs/week |
하이 라이트: | 고성능 dc dc 변환기,dc dc 변환기 단위 |
---|

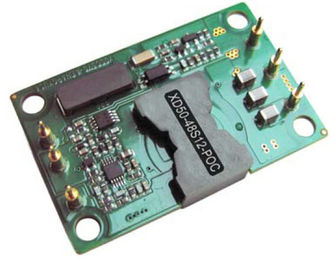

DC-DC 변환기 50W 산출 12V XD50-48S12-POC
특징
출력 전력: 50W
넓은 입력 범위: 36-72VDC
높은 변환 효율성: 88%
±1%에 선 규칙
±1%에 짐 규칙
조정 동작 주파수
고립 전압: 1500V
(온/오프) 통제를 가능하게 하십시오
과전압 보호를 출력하십시오
하중 초과 보호를 출력하십시오
딸꾹질 형태 단락 보호
과열 보호
입력의 밑에 전압 차단
제품 개관
이 DC-DC 변환기 단위 사용 진보된 힘
제공하기 위하여 가공의, 통제 그리고 포장 기술
성과, 융통성, 신뢰도 및 비용 유효성
성숙한 힘 분대의. 고주파 활동적인 죔쇠
엇바꾸기는 저잡음을 고성능 조밀도를 제공합니다
고능률.
1. 전기 특성
전기 특성은 입력 전압, (저항하는) 산출 짐 및 기본 격판덮개의 가득 차있는 운영 범위에 적용합니다
온도, 특별한 다른 규정이 없는한. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다.
1.1 절대 최대 등급
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
입력 전압 |
|
|
78 |
Vdc |
지속, 비작동 |
|
|
75 |
Vdc |
지속, 운영하기 |
|
|
|
78 |
Vdc |
작동 일시적인 보호 |
|
고립 전압 |
|
|
2000년 |
Vdc |
밖으로에 IIn |
작용 온도 |
-55 |
|
100 |
℃ |
|
저장 온도 |
-55 |
|
125 |
℃ |
|
- Vin 전압을 가능하게 하십시오 |
-2 |
|
15 |
Vdc |
|
1.2 특성을 입력하십시오
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작동 입력 전압 |
36 |
48 |
72 |
Vdc |
지속 |
입력 큰 파도 반항 |
|
|
78 |
Vdc |
<100ms> |
의 밑에 전압 차단 |
|
35.5 |
36.0 |
Vdc |
회전 - 문턱에 - |
32.5 |
33.5 |
|
Vdc |
회전 - 문턱 떨어져 - |
|
최대 입력 현재 |
|
1.6 |
|
A |
완전 부하; 36Vdc 입력 |
효율성 |
|
91 |
|
% |
숫자 1-2 |
대기 방산 |
|
2.0 |
3.5 |
W |
짐 없음 |
무능한 입력 현재 |
|
|
5 |
mA |
핀 낮은것을 가능하게 하십시오 |
외부 입력을 추천하십시오 용량 |
|
100 |
|
uF |
전형적인 ESR 0.1-0.2W |
1.3 산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
산출 전압 세트 포인트 |
11.88 |
12.00 |
12.12 |
v |
명목상 입력; 짐 없음; 25℃ |
산출 현재 범위 |
0.1 |
|
10 |
A |
열 감세에 주제; |
선 규칙 |
|
±0.2 |
±1 |
% |
고압선에 낮은 선; 완전 부하 |
짐 규칙 |
|
±0.2 |
±1 |
% |
완전 부하에 짐 없음; 명목상 입력 |
온도 조절 |
|
±0.02 |
|
%/°C |
조작 온도 범위에 |
현재 한계 |
|
13 |
|
A |
명사류의 산출 전압 90% |
단락 현재 |
0 |
10 |
25 |
A |
산출 전압 <250 mV=""> |
RMS |
|
|
50 |
mVp p |
명목상 입력; 완전 부하; 20 MHz 대역폭; 숫자 7를 보십시오 |
첨단에 첨단 |
|
|
75 |
mVp p |
|
최대 산출 모자. |
220 |
|
3300 |
μF |
명목상 입력; 완전 부하 |
산출 전압 손질 |
-8 |
|
+10 |
% |
명목상 입력; 완전 부하; 25°C |
1.4 동 응답 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
산출 현재에서 변화하십시오 (di/dt= 0.1A/us) |
|
|
380 |
mV |
50%에서 75%에 명사류에 최대 50% Iout 대기 온도; 숫자 5 |
산출 현재에서 변화하십시오 (di/dt= 1.5A/us) |
|
|
400 |
mV |
50%에서 75%에 명사류에 최대 50% Iout 대기 온도; 숫자 6 |
정착(settle) 시간 |
|
|
300 |
저희 |
안에서 1% Vout nom에. |
시간회전 에 |
|
5 |
|
Ms |
완전 부하; Vout=90% nom. |
폐쇄 낙하시간 |
|
2 |
|
Ms |
완전 부하; Vout=10% nom. |
산출 전압 오버슛 |
|
|
5 |
% |
|
1.5 기능 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
엇바꾸기 주파수 |
180 |
200 |
230 |
KHz |
정식 단계 및 고립 단계 |
손질 (Pin6) |
보십시오 부 6.2 전압 손질 (Pin6)를 |
||||
전압 손질을 출력하십시오 |
|
|
10 |
% |
위로 손질, 손질 Pin에 (-)Vout. |
8 |
|
|
% |
아래로 손질, 손질 Pin에 (+) Vout. |
|
가능하게 하십시오 (온/오프) 통제 (Pin1)를 |
부 6.1를 보십시오 |
||||
전압을 가능하게 하십시오 근원 현재를 가능하게 하십시오 |
|
|
15 |
Vdc |
핀 뜨를 가능하게 하십시오 |
|
|
1 |
mA |
|
|
가능하게 하십시오 (온-오프 통제) 긍정적인 논리 |
1.0 |
|
15 |
% |
에 통제, 높은 논리 또는 뜨 |
-0.5 |
|
0.3 |
% |
떨어져 통제, 낮은 논리 |
1.6 고립 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
과전압 보호 |
|
120 |
|
% |
유형: 전압 한계 형태 정격 입력 전압에 최소한도 짐 |
하중 초과 보호 |
|
120 |
|
% |
, 맥박 맥박 현재에 의하여 현 방식 한계 문턱, (%Rated 짐) |
단락 보호 |
|
|
65 |
mΩ |
유형: 비 걸쇠를 거는 딸꾹질 형태, 자동 회복, 문턱, 단락 저항 |
과열 보호 |
|
125 |
|
℃ |
유형: 의 자동 회복 비 걸쇠를 걸기; 문턱, PCB 온도 |
|
25 |
|
℃ |
히스테리시스 |
1.7 안전 표준
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
고립 전압 |
1500년 |
|
|
Vdc |
밖으로에에서 |
고립 저항 |
10 |
|
|
MΩ |
그것을 시험하는 500VDC에 대기경우의 압력과 R.H.는 90%입니다 |
고립 용량 |
|
1000년 |
|
pF |
|
2. 일반적인 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
-55 |
|
+100 |
℃ |
장시간의, 기본적인 PCB 온도 |
저장 온도 |
-55 |
|
+125 |
℃ |
주위 |
온도 계수 |
|
|
±0.02 |
%/℃ |
|
습도 |
10 |
|
95 |
%R.H. |
불응식 상대 습도 |
무게 |
|
0.88(25) |
|
Oz (g) |
열린 구조 |
(산출되는) MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta |
3.Standards 수락
매개변수 |
주 |
UL/cUl60950 |
|
EN60950 |
|
72/23/EEC |
|
93/68/EEC |
|
바늘 화염 시험 (IEC 695-2-2) |
전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0 |
IEC 61000-4-2 |
ESD 시험, 8kV - NP의 15kV 공기 - NP (정상적인 성과) |
GR-1089-CORE |
단면도 7 - 전기 안전, 단면도 9 - 접합/지상에 놓기 |
Telcordia (종 중핵) GR-513 |
|
외부 입력 신관은 항상 이 안전 수요를 만족시키기 위하여 사용되어야 합니다. 접촉 공식적인 안전을 위해 우리 것
ENARGY CORP. 웹사이트에서 새로운 방출 다운로드에 증명서.
4. 자격 테스트
매개변수. |
# 단위 |
조건 |
수명 시험 |
32 |
95% 정격 Vin 및 짐의 점, 1000 시간 감세에 단위 |
진동 |
5 |
10-55Hz 청소, 0.060" 합계 소풍, 1 min./청소, 3을 위한 120의 청소 축선 |
기계적인 충격 |
5 |
x에 있는 100g 최소한, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락 |
온도 순환 |
10 |
-40°C에 100°C의 단위 임시 직원. 경사로 15°C/min., 500 주기 |
힘/열 순환 |
5 |
= 분, 완전 부하 최대, Vin = 최대에 분에 관대히 다루기, 100개 주기 |
디자인 Marginality |
5 |
Tmin-10°C에 Tmax+10°C의 5°C 단계, Vin = 최대에 분, 0-105% 짐 |
습도 |
5 |
위에 85°C, 85% RH, 1000 시간, 2 분 및 떨어져 6 시간 |
Solderability |
15의 핀 |
MIL-STD-883의 방법 2003년 |
· ENARGY 모든 CORP. 제품 그리고 제조공정의 광대한 특성에 수행됩니다
우리가 튼튼한, 믿을 수 있는 제품을 공급한다는 것을 확인하십시오. 공식적인 제품군 자격 문서를 위한 공장을 접촉하십시오.
· 선택권
ENARGY CORP.는 DC/DC의 이 계열을 위해 놓인 논리 감, Pin 길이 및 특징을 각종 선택권을 제공합니다
변환기. 유효한 선택권에 정보를 위한 이 사양 시트의 페이지를 상담하십시오 10.
5. CURVE&WAVE를 일하십시오
숫자 1: 명목상 산출 전압에 효율성 대 짐
최소한, 명사류 및 최대 입력 전압을 위한 현재
25°C.에.
숫자 2: 명목상 산출 전압 및 60%에 효율성
정격 출력 대 대기 온도를 위한 기류 비율의
25°C, 40°C 및 55°C (명목상 Vin).
숫자 3: 완전 부하에 대기병회전에 (저항하는 짐) (2
ms/div). 전 적용되는 입력 전압.
Ch 1: Vout (5V/div).
Ch 2: 온/오프 입력 (500mV/div)
숫자 4: 완전 부하에 폐쇄 낙하시간 (2 ms/div).
Ch 1: Vout (5V/div)
Ch 2: 온/오프 입력 (500mV/div)
숫자 5: 짐에 있는 단계 변화에 산출 전압 응답
현재 ((최대) Iout의 50%-75%-50%; dI/dt = 0.1A/μs). 짐
모자: 220μF, 45m Ω ESR 탄탈 축전기 및 1μF
세라믹 축전기. Ch 1: Vout (100mV/div, 400uS /div)
Figure6: 짐에 있는 단계 변화에 산출 전압 응답
현재 ((최대) Iout의 50%-75%-50%: dI/dt = 2.5A/μs). 짐
모자: 220μF, 45m Ω ESR 탄탈 축전기 및 1μF
세라믹 모자. Ch 1: Vout (100mV/div, 400uS /div)
숫자 7: 명목상 입력 전압에 산출 전압 잔물결
정격 부하 현재 (20mV/div). 짐 용량: 1μF
세라믹 축전기 및 10μF 탄탈 축전기. 대역폭:
20 MHz.
6. Pin 기능 묘사
6.1 (온/오프) 통제 (Pin 1)를 가능하게 하십시오
가능하게 하 핀은 힘 단위가 전자로 이따금 전환되는 것을 허용합니다. 가능하게 하 (온/오프) 기능은 입니다
전지 효력 보전을 위해, 맥박이 뛴 힘 신청 또는 위로 연속 힘을 위해 유용한.
가능하게 하 핀은 - Vin에 참조 사항를 붙입니다. 그것은 내부에 끌어 당깁니다, 그래서 외부 전압 근원은 요구되지 않습니다. 열려있는 것
수집가 (또는 하수구를 여십시오) 스위치는 가능하게 하 핀의 통제를 위해 추천됩니다.
가능하게 하 핀을 사용할 경우, 참고가 진짜로 이다 - 거르는 EMI 앞서서 아닙니다 Vin 핀을, 또는 확인하십시오
멀게 단위의. 광학적으로 제어 신호를 결합하고 단위에 opto 연결기를 직접 찾아내는 것은
이 문제의 무엇이든을 피하십시오. 가능하게 하 핀이 사용되지 않는 경우에, 뜨를 (긍정적인 논리) 남겨두고 또는 - Vin에 연결될 수 있습니다
핀 (부정 논리). A 세부사항을 온/오프 핀을 몰기를 위한 5개의 가능한 회로 계산하십시오. 숫자 B는 상세한 보기의입니다
내부 온/오프 회로.
A를 계산하십시오: 온/오프 핀을 몰기를 위한 각종 회로.
숫자 B: 내부 온/오프 핀 회로.
6.2 전압 손질 (Pin 6)
산출 전압은 외부 저항기로 여기저기 조정될 수 있습니다. 긍정적인 손질 논리 및 네거티브가 있습니다
유효한 손질 논리. 긍정적인 논리를 위해, 산출 전압은 외부 트리밍 저항기가 연결될 경우 증가할 것입니다
손질과 Vout (+) 핀 사이. 산출 전압은 외부 트리밍 저항기가 연결될 경우 줄일 것입니다
손질과 Com 핀 사이. 다 회전 20Ký 손질 남비는 또한 산출 전압을 여기저기 조정하기 위하여 사용될 수 있습니다. (숫자
C & D).
산출 손질
손질 위로 |
손질 Pin에게 Com |
손질 아래로 |
Vout에 손질 Pin (+) |
숫자 C: 산출 전압 손질 외부 회로
숫자 D: 손질 남비 연결.
7. 기본 가동과 특징 신청
7.1 산출 잔물결 & 소음 시험
산출 잔물결은 기본 주파수 잔물결과 고주파 엇바꾸기 소음 스파이크로 구성됩니다.
기본적인 전환 주파수 잔물결 (또는 기본적인 잔물결 1MHz 범위에 100KHz에) 있습니다; 고주파 엇바꾸기
소음 스파이크 (또는 엇바꾸기 소음 50MHz 범위에 10 MHz에) 있습니다. 엇바꾸기 소음은 20로 일반적으로 지정됩니다
소음 스파이크를 위한 모든 뜻깊은 고조파를 포함하는 MHz 대역폭.
산출 잔물결 및 소음을 측정하는 쉬운 방법은 눌러진 진동경 조사 끝 및 지상 반지를 이용하기 위한 것입니다
직접 전원 변환 장치에 대하여 아래에 보이는 바와 같이 핀을, 출력하십시오. 이것은 가장 짧은 가능한 가로 건너서 연결합니다
산출 맨끝. 진동경 조사 지상 클립은 잔물결과 소음 측정에서 결코 사용되어야 하지 않습니다.
지상 클립은 안테나 및 픽업으로 뿐만 아니라 발광한 고주파 에너지 작동할 것입니다, 그러나 소개할 것입니다
측량에 일반 형태 소음 또한.
잔물결 & 소음 측정을 위한 표준 시험 체제는 숫자 E.에서 보입니다. 조사 소켓 (Tektronix, P.N.
131.0258-00는) 측량이 범위 조사의 긴 지상 클립과 관련되었던 소음 픽업을 삭제하도록 이용됩니다.
숫자 E: 잔물결 & 소음 기준 테스트 방법.
7.2 전형적인 신청 회로
숫자 F: 전형적인 신청 회로 (영구히 가능하게 되는 부정 논리 단위,).
신청 회로: 숫자 F는 아래에 거르는 입력을 선발하는 전형적인 회선도를 제공합니다
전압 트리밍.
7.3 입력 거르기
DC-DC 변환기는, 본래, 지휘하고 발광한 소음 모두의 뜻깊은 수준을 생성합니다. 지휘한 소음의 2가지의 유형이 있습니다: 일반적인 형태와 미분 형태 소음. 일반적인 형태 소음은 힘 단위 입력 지휘자와 포좌 지상 사이 효과적인 기생하는 용량과 직접 관련있습니다. 차별 형태 소음은 입력 지휘자의 맞은편에 입니다. 힘 단위에 EMI 억제의 어떤 수준이 있기 위하여 추천됩니다.
입력 파워 선에 지휘한 소음은 미분 또는 일반 형태 소음 현재로 생길 수 있습니다.
지휘한 방출을 위한 필수 기준은 EN55022 종류 A (FCC Part15)입니다. (숫자 G)를 보십시오
숫자 G: 입력 거르기
7.4 입력에 의하여 반영되는 잔물결 현재
변환기는 입력 파워에서 현재를 당기고 있습니다
입력 스위치가 켜져 있을 경우의만 근원. 이것은 a를 창조합니다
입력 소스에서 맥박 현재 교류. 반영되는
잔물결 현재는 a를 가진 첨단에 첨단 현재로 측정됩니다
20MHz 대역폭에 0 이상 현재 조사. 잔물결 현재
보이는 것과 같이 외부 Π (pi) 여과기에 의해 억압될 수 있습니다
아래에. 숫자 H.를 보십시오.
숫자 H: 입력에 의하여 반영되는 잔물결 현재.
7.5 기억 보호 기능
· 입력의 밑에 전압 차단: 변환기는 입력 전압이 너무 낮 때 끄기 위하여 디자인되, 피합니다 입력 체계 불안정성 문제를, 차단 회로입니다 DC 히스테리시스를 가진 비교 측정기 돕. 입력 전압은 상승할 때, 변환기가 켜기 전에 (명세 페이지에 목록으로 만들어지는) 전압 한계값회전에 전형을 합니다 초과해야. 일단 변환기가 켜져 있으면, 입력 전압은 전형적인 회전 떨어져 전압 한계값의 밑에 내려야 합니다
변환기의 앞에 끌 것입니다.
· 산출 현재 한계: 최대 현재 한계는 산출 전압 강하로 일정하게 남아 있습니다. 그러나, 한 번 산출의 맞은편에 짧은 것의 임피던스는 단락 상태가 제거될 때까지 지정된 산출 DC 현재 한계 폐쇄 전압, 딸꾹질 형태 불명확한 단락 보호 국가로 변환기의 밑에 전압 강하를 출력하기 위하여 만드도록 충분히 작습니다. 이것은 변환기 짐 널의 과량 난방을 방지합니다.
· 과열 폐쇄: 변환기에 온도 감지기는 단위의 평균 온도를 느낍니다. 열 폐쇄 회로는 느껴지는 위치에 온도가 과열 폐쇄 가치를 도달할 때 변환기를 떨어져 돌기 위하여 디자인됩니다. 그것은 변환기가 때 과열 폐쇄 재착수 히스테리시스 가치 양에 의하여 느껴진 위치 가을의 온도 다시 켜는 것을 허용할 것입니다.
8. 기계적인 도표
주:
1. 모든 핀은 0.040" 입니다 (1.02mm)
0.09"를 가진 dia. (2.2mm) dia.
받침 어깨.
8.1 Pin 지적
Pin 아니. |
이름 |
기능 |
1 |
가능하게 하십시오 |
내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다. |
2 |
Vin (-) |
부정적인 입력 전압 |
3 |
Vin (+) |
긍정적인 입력 전압 |
4 |
Vout (+) |
긍정적인 산출 전압 |
5 |
Com |
지상 |
6 |
Vout (-) |
부정적인 산출 전압 |
