제품 소개DC - DC 컨버터

고립된 DC-DC 변환기

고립된 DC-DC 변환기

Isolated  DC-DC Converters

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Enargy
모델 번호: MT13-48S5-POC

결제 및 배송 조건:

최소 주문 수량: 1PCS
가격: Negotiation
배달 시간: 1-8 주
지불 조건: 협상
공급 능력: 1000pcs/week
지금 연락
상세 제품 설명

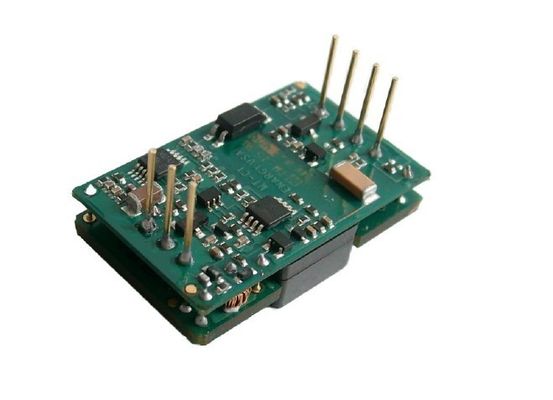

DC-DC 변환기 13W 산출 5V MT13-48S5-POC





주요 특징

출력 전력: 13W

넓은 입력 범위: 36-72Vdc

높은 변환 효율성: 91%

±0.5%에 선 규칙

±1.0%에 짐 규칙

고립 전압: 1,500V

(온/오프) 통제를 가능하게 하십시오

에 현재 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

산출 전압 손질 -5~+ 10%년 Vout



제품 개관

이 DC-DC 변환기 단위 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 활동적인 죔쇠 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.



1. 전기 특성

1.1 절대 최대 등급

매개변수 Typ 최대 단위
입력 전압     75 Vdc 지속, 비작동
    72 Vdc 지속, 운영하기
    75 Vdc 작동 일시적인 보호,<100ms>
고립 전압     2000년 Vdc 산출에 입력
작용 온도 -40   100 PCB 온도에 비추어
저장 온도 -55   115
Vin- 전압에 가능하게 하십시오 0   10 Vdc


1.2 특성을 입력하십시오

매개변수 Typ 최대 단위
입력 전압 범위 36 48 72 Vdc
의 밑에 전압 차단   34 35.5 Vdc 회복 점
31.5 32   Vdc 점을 보호하십시오
최대 입력 현재     0.45 A 입력 Vin 분, 완전 부하 산출
효율성   90   % 정격 입력; 정격 부하
대기 방산   0.8   W 짐 없음



1.3 산출 특성

매개변수 Typ 최대 단위
산출 전압 세트 포인트 4.95 5.00 5.05 Vdc 명목상 입력. 짐 없음
산출 전압 범위 4.90 5.00 5.10 Vdc
산출 현재 범위 0   2.6 A
선 규칙   ±0.02 ±0.5 %
짐 규칙   ±0.50 ±1.0 %
현재 한계 2.8 3.3   A 명사류의 산출 전압 95%
단락 현재 2   5 A
잔물결 (RMS)   20   mV 명목상 입력; 완전 부하; 20 MHz 대역폭.
소음 (첨단에 첨단)   70   mV
최대 산출 모자     4000 μF



1.4 동 응답 특성

매개변수 Typ 최대 단위
산출 현재에서 변화하십시오   150   mV 50%에서 최대 75%에 50% Iout; (di/dt=0.1A/μs).
  180   mV 50%에서 최대 75%에 50% Iout; (di/dt=0.5A/μs).
동적인 회복 시간   200   µS
산출 오름 시간   50   Ms 90%에 vout 상승에 vin에서 출발
회전 떨어져 오버슛     5 %



1.5 기능 특성

매개변수 Typ 최대 단위
엇바꾸기 주파수 230 250 280 KHz
산출 전압 손질     10 Vout % 위로 손질
    5 아래로 손질
전압을 가능하게 하십시오     1 mA

(온/오프) 통제를 가능하게 하십시오

긍정적인 논리

2.5   10 Vdc 에 통제, 높은 논리 또는 뜨
0   1.5 Vdc 떨어져 통제, 논리
하중 초과 보호 110 120   % 현 방식, Pulsecurrent (100%년 raredload)
단락 보호       mΩ 회복부터 딸꾹질 형태,
과열 보호   105   유형: 의 자동 회복 비 걸쇠를 걸기; 문턱, PCB 온도
  90   회복 점



1.6 고립 특성

매개변수 Typ 최대 단위
고립 전압 1500년     Vdc 산출에 입력
      Vdc 기초에에서
      Vdc 밖으로 기초에
고립 저항 100     MΩ 그것을 시험하는 500VDC에 atmosphericpressure와 R.H.가 90%일 때
고립 용량   1000년   pF



2. 일반적인 특성

매개변수 Typ 최대 단위
무게   10   Oz (g)
(산출되는) MTBF 1     MHrs TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta



3. 환경 특성

매개변수 Typ 최대 단위
작용 온도 -40   100 기본적인 PCB 온도
저장 온도 -55   115 주위 온도
온도 계수     ±0.02 %/℃
습도 20   95 %R.H.



4. 기준 수락

매개변수
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2



5. 전형적인 파 및 곡선



고립된 DC-DC 변환기고립된 DC-DC 변환기



숫자 1: 25°C.에 최소한, 명사류 및 maximuminput 전압을 위한 명목상 산출 전압 vs.load 현재에 효율성.

숫자 2: 명목상 산출 전압 and60% 정격 출력에 효율성 대 25°C.의 주위 airtemperatures를 위한 기류 비율.





고립된 DC-DC 변환기고립된 DC-DC 변환기



숫자 3: 핀 1에서 pin3 (nominalinput 전압)에 흐르는 공기를 가진 0 LFM through400 LFM의 기류 비율을 위한 최대 출력 전력 감세 곡선 vs.ambient 기온.

숫자 4: 명목상 inputvoltage 및 정격 부하 현재 (20 mV/div)에 산출 전압 잔물결. Loadcapacitance: 0.1μF 세라믹 축전기 및 10μFtantalum 축전기. 대역폭: 20 MHz.



고립된 DC-DC 변환기



숫자 5: 주위 온도는 25 ℃, carriedby 짐 짐 (힘 13W), 열 화상 진찰 지도입니다.



고립된 DC-DC 변환기고립된 DC-DC 변환기



숫자 6: 완전 부하에 대기병회전에 (resistiveload) (100 ms/div). 전 적용되는 입력 전압. Ch1: Vout (2V/div); Ch2: 온/오프 입력 (5V/div)

숫자 7: 완전 부하에 폐쇄 낙하시간 (400ms/div). Ch1: Vout (2V/div); Ch2: 온/오프 입력 (5V/div)







고립된 DC-DC 변환기고립된 DC-DC 변환기



숫자 8: 단계 변화 inload 현재 ((최대) Iout의에 산출 전압 응답 50%-75%-50%; dI/dt =0.1A/μs). 짐 모자: 10μF, 100개의 mΩ ESR tantalumcapacitor 및 1μF 세라믹 축전기. Ch1: Vout (200mV/div)

숫자 9: 단계 변화 inload 현재 ((최대) Iout의에 산출 전압 응답 50%-75%-50%: dI/dt =0.5A/μs). 짐 모자: 10μF, 100mΩ ESR tantalumcapacitor 및 1μF 세라믹 모자. Ch1: Vout (200mV/div)



6. 육체적인 정보

6.1 기계적인 개략



고립된 DC-DC 변환기

주:

1. 다른 핀은 전부 0.6mm dia입니다

2. Pin4와 Pin6는 병렬 연결입니다. 사용자는 어느 것이든 2개의 핀 orboth를 연결하십시오 기능 Vout를 달성할 수 있었습니다 (+).

3. 포용력: 안으로 x.xx±0.02. (x.x±0.5mm) 안으로 .x.xxx±0.010. (x.xx±0.25mm)



6.2 Pin 지적

Pin 아니. 이름 기능
1 Vin (-) 부정적인 입력 전압
2 가능하게 하십시오 내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
3 Vin (+) 긍정적인 입력 전압
4 Vout (+) 긍정적인 산출 전압
5 Vout (-) 부정적인 산출 전압
6 Vout (+) 긍정적인 산출 전압
7 손질 산출 전압 손질
