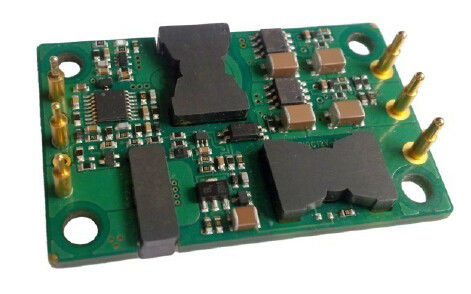

DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC

DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC

DC-DC Converters 150W Output  ±15V YN150-24DB15-POC

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Enargy
모델 번호: YN150-24DB15-POC

결제 및 배송 조건:

최소 주문 수량: 1PCS
가격: Negotiation
배달 시간: 1-8 주
지불 조건: 협상
공급 능력: 1000pcs/week
지금 연락
상세 제품 설명

DC-DC 변환기 150W 산출 ±15VYN150-24DB15-POC



주요 특징

출력 전력: 150W

넓은 입력 범위: 18-36Vdc

높은 변환 효율성: 92%까지

±1%에 선 규칙

±1%에 짐 규칙

고립 전압: 1500V

(온/오프) 통제를 가능하게 하십시오

에 현재 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단



제품 개관

이 DC-DC 변환기 단위 사용 진보된 힘

제공하기 위하여 가공의, 통제 그리고 포장 기술

성과, 융통성, 신뢰도 및 비용 유효성

성숙한 힘 분대의. 고주파 활동적인 죔쇠

엇바꾸기는 저잡음을 고성능 조밀도를 제공합니다

고능률.



1. 전기 특성



1.1 절대 최대 등급

매개변수

Typ

최대

단위

입력 전압





40

Vdc

지속, 비작동





38

Vdc

지속, 운영하기





40

Vdc

작동 일시적인 보호,<100ms>

고립 전압





2000년

Vdc

산출에 입력

작용 온도

-40



100

PCB 온도에 비추어

저장 온도

-55



105



- Vin 전압을 가능하게 하십시오

-2



10

Vdc





1.2 특성을 입력하십시오

매개변수

Typ

최대

단위

입력 전압 범위

18

24

36

Vdc



의 밑에 전압 차단



17.5

17.9

Vdc

회복 점

15.5

16.5



Vdc

점을 보호하십시오

최대 입력 현재





10

A

Vin 분, 완전 부하 산출

효율성



91



%

정격 입력; 정격 부하

대기 방산





12

W

짐 없음



1.3 산출 특성

매개변수

Typ

최대

단위

산출 전압 세트 포인트

14.85

15

15.15

Vdc

+Vout

정격 입력 전압, 짐 없음

-14.85

-15

-15.15

Vdc

- Vout

산출 전압 범위

14.55

15

15.45

Vdc

+Vout

정격 입력 전압, 짐

-14.55

-15

-15.45

Vdc

- Vout

산출 현재 범위

0.1



5

A

+Vout



0.1



5

A

- Vout



선 규칙



±0.5

±1

%

+Vout

2 동시에 증가 짐



±0.5

±1

%

- Vout

짐 규칙



±0.5

±1

%

+Vout

2 동시에 증가 짐



±0.5

±1

%

- Vout

에 현재 산출

보호

5.25



6.5

A

+Vout

정격 출력 전압의 95%, 짐

5.25



6.5

A

- Vout

단락 현재





7

A

+Vout







7

A

- Vout



잔물결 (RMS)



100개



mV

+Vout

명목상 입력; 완전 부하; 20 MHz

대역폭.



100



mV

- Vout

소음 (첨단에 첨단)



150



mV

+Vout



150



mV

- Vout

전기 용량 짐

themachine에서

220



1800년

μF

+Vout



220



1800년

μF

- Vout



1.4 동 응답 특성

매개변수

Typ

최대

단위

산출 현재에서 변화하십시오



480



mV

50%에서 최대 75%에 50% Iout; (di/dt=

0.1A/μs)



600



mV

50%에서 최대 75%에 50% Iout; (di/dt=

2.5A/μs)

동적인 회복 시간



300



μS



시간회전 에



15



Ms

90%에 vout 상승에 vin에서 출발

회전 떨어져 오버슛



5

5

Ms





1.5 기능 특성

매개변수

Typ

최대

단위

엇바꾸기 주파수

187

230

255

KHz



현재를 가능하게 하십시오





10

mA



가능하게 하십시오 (온/오프)

3.5



10

Vdc

에 통제, 높은 논리 또는 뜨

-0.5



0.5

Vdc

떨어져 통제, 낮은 논리

하중 초과 보호

105

115

125

%

현 방식, 맥박 현재 (100% rared 짐)

단락 보호





65

회복부터 딸꾹질 형태,

온도 보호에



105



PCB 온도에 비추어 점을, 보호하십시오



90



회복 점



1.6 고립 특성

매개변수

Typ

최대

단위

고립 전압

1500년





Vdc

산출에 입력

1500년





Vdc

기초에 입력

500





Vdc

기초에 산출

고립 저항

100





그것을 시험하는 500Vdc에 대기경우의

압력과 R.H.는 90%입니다

고립 용량



1000년



pF





2. 일반적인 특성

매개변수

Typ

최대

단위

무게



1.4(40)



Oz (g)



(산출되는) MTBF

1





MHrs

TR-NWT-000332; 80% 짐, 300LFM,

40℃ Ta



3. 환경 특성

매개변수

Typ

최대

단위

작용 온도

-40



100

기본적인 PCB 온도

저장 온도

-55



105

주위

온도 계수





±0.02

%/℃



습도

20



95

%R.H.





4. 기준 수락

매개변수

MIL-STD-704



MIL-STD-1399



MIL-STD-810



UL/cUL60950



EN60950



GB4943



IEC 61000-4-2





5. 전형적인 파 및 곡선

DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POCDC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC



숫자 1: 명목상 산출 전압에 효율성 대.
최소한, 명사류 및 최대를 위한 짐 현재
25°C.에 입력 전압.

숫자 2: 명목상 산출 전압 및 60%에 효율성
정격 출력 대 대기 온도를 위한 기류 비율
25°C, 40°C 및 55°C (명목상 입력 전압)의.

DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POCDC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC



숫자 3: 최대 출력 전력 감세 곡선 대.
0 LFM의 기류 비율을 위한 대기 온도 처음부터 끝까지
1를 핀으로 꼿기 위하여 핀 3에서 흐르는 공기를 가진 400 LFM (명목상 입력
전압).

숫자 4: 명목상 입력에 산출 전압 잔물결
전압과 정격 부하 현재 (20 mV/div). 짐
용량: 0.1μF 세라믹 축전기 및 10μF 탄탈
축전기. 대역폭: 20 MHz.

DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POCDC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC



숫자 5: 완전 부하에 변환기의 열 작의
비율로의 흐르는 25°C 공기를 가진 현재 (150W)
200 LFM. 공기는 변환기의 맞은편에에서 흐르고 있습니다
1를 핀으로 꼿는 핀 3 (명목상 입력 전압).

숫자 6: 완전 부하에 변환기의 열 작의
비율로의 흐르는 25°C 공기를 가진 현재 (150W)
200 LFM. 공기는 변환기의 맞은편에에서 흐르고 있습니다
산출 (명목상 입력 전압)에 입력.

DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POCDC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC

숫자 7: 완전 부하에 대기병회전에 (저항하는 짐)
(20ms/div). 전 적용되는 입력 전압.
Ch1: Vout (10V/div); Ch2: 온/오프 입력 (2V/div)

숫자 8: 완전 부하에 폐쇄 낙하시간 (40 ms/div).
Ch1: Vout (10V/div); Ch2: 온/오프 입력 (2V/div)

DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POCDC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC



숫자 9: 안으로 단계 변화에 산출 전압 응답
짐 현재 ((최대) Iout의 50%-75%-50%; dI/dt =
0.1A/μs). 짐 모자: 10μF의 100개의 mΩ ESR 탄탈
축전기와 1μF 세라믹 축전기. Ch1: Vout
(200mV/div)

숫자 10: 짐에 있는 단계 변화에 산출 전압 응답
현재 ((최대) Iout의 50%-75%-50%: dI/dt = 2.5A/μs).
짐 모자: 470μF의 30의 mΩ ESR 탄탈 축전기
0.1μF 세라믹 모자. Ch1: Vout (200mV/div)

6. 육체적인 정보


6.1 기계적인 개략





DC-DC 변환기 150W 산출 ±15V YN150-24DB15-POC

주:
1. 4개, 2.16mm dia.를 가진 6are 1.52mm dia.를 핀으로 꼿습니다.
2. 1개, 3를입니다 1.65mm dia.를 가진 1.02mm dia. 핀으로 꼿습니다.
3. 포용력: x.x ±0.5mm.x.xx ±0.25mm



6.2 Pin 지적



Pin 아니.

이름

기능

1

Vin (+)

긍정적인 입력 전압

3

가능하게 하십시오

내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.

5

Vin (-)

부정적인 입력 전압

6

Vout (-)

부정적인 산출 전압

9

Com

지상

10

Vout (+)

긍정적인 산출 전압
