상세 제품 설명
하이 라이트:

고성능 dc dc 변환기

,

dc dc 변환기 단위

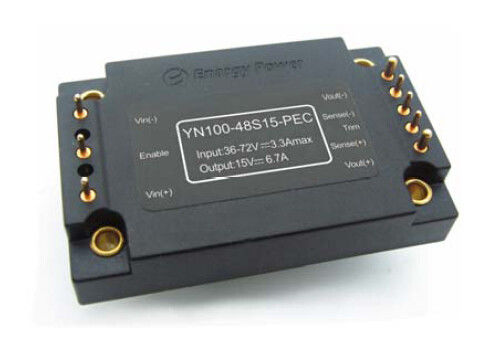

DC-DC 변환기 100W 산출 12V YN100-48S15-PEC

주요 특징

출력 전력: 100W

넓은 입력 범위: 36-72Vdc

높은 변환 효율성: 92%까지

±0.5%에 선 규칙

±0.5%에 짐 규칙

조정 동작 주파수

고립 전압: 1500V

(온/오프) 통제를 가능하게 하십시오

하중 초과 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

산출 전압 손질: ±5%

포장: 캡슐에 넣는

4분의 1 벽돌: 2.30×1.48×0.48in

58.5×37.6×12.3mm

제품 개관

이 DC-DC 변환기 단위 사용 진보된 힘

제공하기 위하여 가공의, 통제 그리고 포장 기술

성과, 융통성, 신뢰도 및 비용 유효성

성숙한 힘 분대의. 고주파 활동적인 죔쇠

엇바꾸기는 저잡음을 고성능 조밀도를 제공합니다

고능률.

1. 전기 특성

전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다. Ta=25oC에 모든 자료 테스트는 특별한 정의를 제외합니다.

1.1 절대 최대 등급

매개변수

Typ

최대

단위

입력 전압

78

Vdc

지속, 비작동

75

Vdc

지속, 운영하기

78

Vdc

작동 일시적인 보호,<100ms>

고립 전압

2000년

Vdc

산출에 입력

작용 온도

-55

100

저장 온도

-65

125

Vin- 전압에 가능하게 하십시오

-0.8

10

Vdc

1.2 특성을 입력하십시오

매개변수

Typ

최대

단위

입력 전압 범위

36

48

72

Vdc

지속

의 밑에 전압 차단

35.5

35.9

Vdc

문턱회전 에

32.5

34.0

Vdc

회전 떨어져 문턱

최대 입력 현재

3.5

A

완전 부하; 36Vdc 입력

효율성

92.5

%

Figures1-4

방산

7

11

W

짐 없음

무능한 입력 현재

10

mA

핀 낮은것을 가능하게 하십시오

외부 입력을 추천하십시오

용량

100

μF

전형적인 ESR 0.1-0.2W

1.3 산출 특성

매개변수

Typ

최대

단위

산출 전압 세트 포인트

14.85

15.00

15.15

Vdc

명목상 입력; 짐 없음; 25℃

산출 전압 범위

14.80

15.03

15.20

Vdc

산출 현재 범위

0

6.7

A

열 감세에 주제; 숫자 5 - 8

선 규칙

±0.05

±0.50

%

고압선에 낮은 선; 완전 부하

짐 규칙

±0.09

±0.50

%

완전 부하에 짐 없음; 명목상 입력

온도 조절

±0.02

%/°C

조작 온도 범위에

현재 한계

7

7.7

8.7

A

명사류의 산출 전압 95%

단락 현재

0.3

7.7

8.5

A

산출 전압 <250 mV="">

잔물결 (RMS)

50

mV

명목상 입력; 완전 부하; 20 MHzbandwidth; 숫자 13

소음 (첨단에 첨단)

150

mV

최대 산출 모자.

4000

μF

명목상 입력; 완전 부하

산출 전압 손질

±5

%

명목상 입력; 완전 부하; 25°C

1.4 동 응답 특성

매개변수

Typ

최대

단위

산출 현재에서 변화하십시오

(di/dt= 0.1A/μs)

440

mV

50%에서 최대 75%에 50% Iout; 숫자 11

산출 현재에서 변화하십시오

(di/dt= 2.5A/μs)

520

mV

50%에서 최대 75%에 50% Iout; 숫자 12

정착(settle) 시간

300

μS

안에서 1% Vout nom에.

시간회전 에

15

Ms

완전 부하; Vout=90% nom. 숫자 9

폐쇄 낙하시간

5

Ms

완전 부하; Vout=10% nom. 숫자 10

산출 전압 오버슛

%

1.5 기능 특성

매개변수

Typ

최대

단위

엇바꾸기 주파수

187

230

255

KHz

정식 단계 및 고립 단계

손질 (Pin6)

보십시오 부 7.3 전압 손질 (Pin6)를

전압 손질을 출력하십시오

5

%

Vout에, 손질 Pin 위로 정돈하십시오 (+).

5

%

Vout에, 손질 Pin 아래로 정돈하십시오 (-).

가능하게 하십시오 (온/오프) 통제 (Pin2)를

부 7.1를 보십시오

전압을 가능하게 하십시오

근원 현재를 가능하게 하십시오

10

Vdc

핀 뜨를 가능하게 하십시오

0.5

mA

가능하게 하십시오 (온-오프 통제)

긍정적인 논리

3.5

10

Vdc

에 통제, 높은 논리 또는 뜨

-0.5

0.5

Vdc

떨어져 통제, 낮은 논리

하중 초과 보호

105

115

130

%

, 맥박 맥박 현재에 의하여 현 방식

한계 문턱, (%Rated 짐)

단락 보호

65

유형: 비 걸쇠를 거는 딸꾹질 형태,

자동 회복, 문턱, 단락

저항

과열

보호

105

유형: 의 자동 회복 비 걸쇠를 걸기;

문턱, PCB 온도

15

히스테리시스

1.6 고립 특성

매개변수

Typ

최대

단위

고립 전압

1500년

Vdc

산출에 입력

1500년

Vdc

기초에 입력

500

Vdc

기초에 산출

고립 저항

10

그것을 시험하는 500VDC에 대기경우의

압력과 R.H.는 90%입니다

고립 용량

1000년

pF

2. 일반적인 특성

매개변수

Typ

최대

단위

무게

2.5(72)

Oz (g)

캡슐에 넣는

(산출되는) MTBF

1

MHrs

TR-NWT-000332; 80% 짐, 300LFM,

40℃ Ta

3. 환경 특성

매개변수

Typ

최대

단위

작용 온도

-55

+100

장시간의, 기본적인 PCB 온도

저장 온도

-65

+125

주위

온도 계수

±0.02

%/℃

습도

20

95

%R.H.

불응식 상대 습도

4. 기준 수락

매개변수

UL/cUL60950

EN60950

GB4943

바늘 화염 시험 (IEC 695-2-2)

전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0

IEC 61000-4-2

5. 자격 명세

매개변수

진동

10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소

기계적인 충격

x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락

(작업 중) 감기

IEC60068-2-1 광고

습기찬 열

IEC60068-2-67 Cy

온도 순환

-40°C에 100°C의 경사로 15°C/min., 500 주기

힘/열 순환

Vin = 최대에 분, 완전 부하, 100개 주기

디자인 Marginality

Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다

수명 시험

95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다

Solderability

IEC60068-2-20

6. 전형적인 파 및 곡선

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 0Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 1

숫자 1: 명목상 산출 전압에 효율성 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

숫자 2: 명목상 산출 전압 그리고 60% 정격 출력에 효율성 대 25°C, 40°C 및 55°C (명목상 Vin)의 대기 온도를 위한 기류 비율.

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 2Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 3

숫자 3: 명목상 산출 전압에 전력 흩어지기 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

숫자 4: 명목상 산출 전압 그리고 60% 정격 출력에 전력 흩어지기 대 25°C, 40°C 및 (입력 전압을 감세하는) 55°C의 대기 온도를 위한 기류 비율.

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 4Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 5

숫자 5: 최대 출력 전력 감세 곡선 대 0 LFM에서 1를 핀으로 꼿기 위하여 핀 3까지에서 흐르는 공기를 가진 400 LFM의 기류 비율을 위한 대기 온도 (입력 전압 감세).

숫자 6: 200 LFM의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (100W)에 변환기의 열 작의. 공기는 핀 3에서 변환기의 맞은편에 1를 핀으로 꼿기 위하여 흘러 (입력 전압 감세).

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 6Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 7

숫자 7: 최대 산출 힘 감세 곡선 대 0 LFM에서 입력에서 산출 (명목상 입력 전압까지)에 흐르는 공기를 가진 400 LFM의 기류 비율을 위한 대기 온도.

숫자 8: 200 LFM의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (100W)에 변환기의 열 작의. 공기는 입력에서 산출 (명목상 입력 전압)에 변환기의 맞은편에 흐르고 있습니다.

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 8Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 9

숫자 9: 완전 부하에 대기병회전에 (저항하는 짐) (20 ms/div). 전 적용되는 입력 전압. Ch 1: Vout (5V/div). Ch 2: 온/오프 입력 (2V/div)

숫자 10: 완전 부하에 폐쇄 낙하시간 (20 ms/div). Ch 1: Vout (5V/div). Ch 2: 온/오프 입력 (2V/div).

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 10Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 11

숫자 11: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%; dI/dt = 0.1A/μs). 짐 모자: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 축전기. Ch 1: Vout (200mV/div).

숫자 12: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%: dI/dt = 2.5A/μs). 짐 모자: 470μF, 30의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 모자. Ch 1: Vout (200mV/div).

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 12

숫자 13: 명목상 입력 전압 및 정격 부하 현재 (50mV/div)에 산출 전압 잔물결. 짐 용량: 1μF 세라믹 축전기 및 10μF 탄탈 축전기. 대역폭: 20 MHz.

7. 기능 명세

7.1 (온/오프) 통제 (Pin 2)를 가능하게 하십시오

가능하게 하 핀은 힘 단위가 전자로 이따금 전환되는 것을 허용합니다. 가능하게 하 (온/오프) 기능은 전지 효력 보전을 위해, 맥박이 뛴 힘 신청 또는 위로 연속 힘을 위해 유용합니다. 가능하게 하 핀은 - Vin에 참조 사항를 붙입니다. 그것은 내부에 끌어 당깁니다, 그래서 외부 전압 근원은 요구되지 않습니다. 가능하게 하 핀의 통제를 위해 열리는 수집가 (또는 하수구를 여십시오) 스위치가 추천됩니다. 가능하게 하 핀을 사용할 경우, 참고가 진짜로 이다 - 거르는 EMI 앞서서 아닙니다 또는 멀게 단위의 Vin 핀을, 확인하십시오. 광학적으로 제어 신호를 결합하고 단위에 opto 연결기를 직접 찾아내는 것은 이 문제의 무엇이든을 피할 것입니다. 가능하게 하 핀이 사용되지 않는 경우에, 뜨를 (긍정적인 논리) 남겨두고 또는 Vin - 핀 (부정 논리)에 연결될 수 있습니다. A 세부사항을 온/오프 핀을 몰기를 위한 5개의 가능한 회로 계산하십시오. 숫자 B는 내부 온/오프 회로의 상세한 보기입니다.

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 13Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 14

A를 계산하십시오: 온/오프 핀을 몰기를 위한 각종 회로.

숫자 B: 내부 온/오프 핀 회로.

7.2 원격 탐사 (핀 7과 5)

원격 탐사는 변환기가 짐의 순간에 산출 전압을 직접 느끼는 것을 허용하고 이렇게 자동적으로 짐 지휘자 배급 & 접촉 손실 (C) 숫자를 보상합니다. +Sense이라고 지정된 각 산출 맨끝을 위한 1개의 감 지도가 - 감 있습니다. 이 지도는 짐 지도와 비교된 현재를 아주 낮게 나릅니다. 내부적으로 저항기는 감 맨끝과 전원 출력 맨끝 사이에서 연결됩니다. 먼 감이 사용되지 않는 경우에, 감은 그들의 각각 산출에 누전하는 필요를 지도합니다 지도합니다 (숫자 D).

배려는 산출 연결할 때 가지고 가야 합니다. 산출 맨끝이 감 선의 앞에 차단하는 경우에, 완전 부하 현재는 감 선의 아래 흐르고 내부 느끼는 저항기를 손상할 것입니다. 어떤 산출 연결하기 전에 변환기의 출력을 내리게 항상 확인하십시오. 선 하락을 위한 최대 보상 전압은 0.5V까지 입니다.

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 15Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 16

숫자 C: 원격 감 연결.

숫자 D: 먼 감은 사용되지 않습니다.

7.3 전압 손질 (Pin 6)

산출 전압은 외부 저항기로 여기저기 조정될 수 있습니다. 유효한 긍정적인 손질 논리 및 부정적인 손질 논리가 있습니다. 긍정적인 논리를 위해, 산출 전압은 외부 트리밍 저항기가 손질과 +Vout/+Sense 핀 사이에서 연결될 경우 증가할 것입니다. 산출 전압은 외부 트리밍 저항기가 손질 사이에서 연결될 경우 - Vout/감 핀을 줄이고. 다 회전 20KΩ 손질 남비는 또한 산출 전압을 여기저기 조정하기 위하여 사용될 수 있습니다 (숫자 E & F).

손질 위로

손질 Pin에 +Sense

- 감에 손질 Pin

손질 아래로

- 감에 손질 Pin

손질 Pin에 +Sense

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 17Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 18

숫자 E: 긍정적인 손질 논리.

숫자 F: 손질 남비 연결.

7.4 기억 보호 기능

·입력의 밑에 전압 차단: 변환기는 입력 전압이 너무 낮 때 끄기 위하여 디자인되, 피합니다 입력 체계 불안정성 문제를, 차단 회로입니다 DC 히스테리시스를 가진 비교 측정기 돕. 입력 전압은 상승할 때, 변환기가 켜기 전에 (명세 페이지에 목록으로 만들어지는) 전압 한계값회전에 전형을 합니다 초과해야. 일단 변환기가 켜져 있으면, 입력 전압은 전형적인 회전 떨어져 전압 한계값의 밑에 변환기가 끄기 전에 내려야 합니다.

·산출 현재 한계: 최대 현재 한계는 산출 전압 강하로 일정하게 남아 있습니다. 그러나, 한 번 산출의 맞은편에 짧은 것의 임피던스는 단락 상태가 제거될 때까지 지정된 산출 DC 현재 한계 폐쇄 전압, 딸꾹질 형태 불명확한 단락 보호 국가로 변환기의 밑에 전압 강하를 출력하기 위하여 만드도록 충분히 작습니다. 이것은 변환기 짐 널의 과량 난방을 방지합니다.

·과열 폐쇄: 변환기에 온도 감지기는 단위의 평균 온도를 느낍니다. 열 폐쇄 회로는 느껴지는 위치에 온도가 과열 폐쇄 가치를 도달할 때 변환기를 떨어져 돌기 위하여 디자인됩니다. 그것은 변환기가 때 과열 폐쇄 재착수 히스테리시스 가치 양에 의하여 느껴진 위치 가을의 온도 다시 켜는 것을 허용할 것입니다.

8. 전형적인 신청과 디자인 고려사항

8.1 전형적인 신청 회로

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 19

숫자 G: 전형적인 신청 회로 (영구히 가능하게 되는 부정 논리 단위,).

8.2 입력 거르기

DC-DC 변환기는, 본래, 지휘하고 발광한 소음 모두의 뜻깊은 수준을 생성합니다. 지휘한 소음은 일반적인 형태와 미분 형태 소음을 포함했습니다. 일반적인 형태 소음은 힘 단위 입력 지휘자와 포좌 지상 사이 효과적인 기생하는 용량과 직접 관련있습니다. 차별 형태 소음은 입력 지휘자의 맞은편에 입니다. 힘 단위에 EMI 억제의 어떤 수준이 있기 위하여 추천됩니다. 입력 파워 선에 지휘한 소음은 미분 또는 일반 형태 소음 현재로 생길 수 있습니다. 지휘한 방출을 위한 필수 기준은 EN55022 종류 A (FCC Part15)입니다. (숫자 H)를 보십시오.

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 20Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 21

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 22

숫자 H: 입력 거르기.

9. 방법 9.1 출력한 잔물결을 시험하십시오 & 소음 시험은 기본 주파수 잔물결과 고주파 엇바꾸기 소음 스파이크로 산출 잔물결 구성됩니다. 기본적인 전환 주파수 잔물결 (또는 기본적인 잔물결 1MHz 범위에 100KHz에) 있습니다; 고주파 엇바꾸기 소음 스파이크 (또는 엇바꾸기 소음 50MHz 범위에 10 MHz에) 있습니다. 엇바꾸기 소음은 20 MHz 대역폭에 일반적으로 소음 스파이크를 위한 모든 뜻깊은 고조파를 포함하기 위하여 지정됩니다. 산출 잔물결 및 소음을 측정하는 쉬운 방법은 아래에 보이는 바와 같이 전원 변환 장치 산출 핀에 대하여 직접, 눌러진 진동경 조사 끝 및 지상 반지를 이용하기 위한 것입니다. 이것은 산출 맨끝의 맞은편에 가장 짧은 가능한 연결합니다. 진동경 조사 지상 클립은 잔물결과 소음 측정에서 결코 사용되어야 하지 않습니다. 지상 클립은 안테나 및 픽업으로 뿐만 아니라 발광한 고주파 에너지 작동할 것입니다, 그러나 측량에 일반 형태 소음을 또한 소개할 것입니다. 잔물결 & 소음 측정을 위한 표준 시험 체제는 숫자 i.에서 보입니다. 측량이 범위 조사의 긴 지상 클립과 관련되었던 소음 픽업을 삭제하도록 조사 소켓 (Tektronix, P.N. 131.0258-00)는 사용됩니다.

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 23Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 24

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 25

숫자 I: 잔물결 & 소음 기준 테스트 방법.

10. 육체적인 정보

10.1 기계적인 개략

Solderability IEC60068-2-20 YN100-48S15-PEC를 가진 100W DC-DC 변환기 15 전압 26

주:

1. 핀 4, 8는 0.060" (1.52mm) 0.085"를 가진 dia. (2.16mm) dia. 받침 어깨입니다.

2. 다른 핀은 전부 0.040" (1.02mm) 0.065"를 가진 dia. (1.65mm) dia. 받침 어깨입니다.

3. 포용력: 안으로 x.xx ±0.02. (x.x±0.5mm)

안으로 x.xxx ±0.010. (x.xx±0.25mm)

10.2 Pin 지적

Pin 아니.

이름

기능

1

Vin (+)

긍정적인 입력 전압

2

가능하게 하십시오

내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.

3

Vin (-)

부정적인 입력 전압

4

Vout (-)

부정적인 산출 전압

5

감 (-)

부정적인 먼 감. Vout에 감이 (-) (-) 연결되고 또는 좌로 열릴지도 모릅니다.

6

손질

산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오.

7

느끼십시오 (+)

긍정적인 먼 감. Vout에 감이 (+) (+) 연결되고 또는 좌로 열릴지도 모릅니다.

8

Vout (+)

긍정적인 산출 전압
