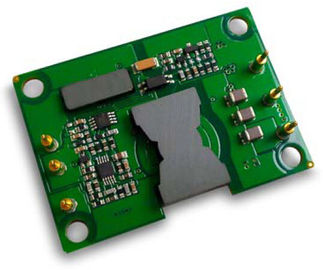

넓은 입력 범위 20 - 60V DC-DC 변환기 40W는 5V 8A XD40-24S5-POCW를 출력했습니다

DC-DC 변환기 40W 산출 5V 8A XD40-24S5-POCW

주요 특징

출력 전력: 40W

넓은 입력 범위: 20-60Vdc

높은 변환 효율성: 91%까지

±1%에 선 규칙

±1%에 짐 규칙

조정 동작 주파수

고립 전압: 1500V

(온/오프) 통제를 가능하게 하십시오

과전압 보호를 출력하십시오

하중 초과 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

산출 전압 손질: -8~+10%

제품 개관

이 DC-DC 변환기 단위 사용 진보된 힘

제공하기 위하여 가공의, 통제 그리고 포장 기술

성과, 융통성, 신뢰도 및 비용 유효성

성숙한 힘 분대의. 고주파 활동적인 죔쇠

엇바꾸기는 저잡음을 고성능 조밀도를 제공합니다

고능률.

1. 전기 특성

전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다. Ta=25oC에 모든 자료 테스트는 특별한 정의를 제외합니다.

1.1 절대 최대 등급

매개변수	분	Typ	최대	단위	주
입력 전압			65	Vdc	지속, 비작동
			60	Vdc	지속, 운영하기
			65	Vdc	작동 일시적인 보호,<100ms>
고립 전압			2000년	Vdc	산출에 입력
작용 온도	-55		100	℃
저장 온도	-55		125	℃
- Vin 전압을 가능하게 하십시오	-2.0		10	Vdc

1.2 특성을 입력하십시오

매개변수	분	Typ	최대	단위	주
입력 전압 범위	20	48	60	Vdc	지속
의 밑에 전압 차단	19.0	19.5	19.9	Vdc	회전 - 문턱에 -
	18.0	18.5	19.0	Vdc	회전 - 문턱 떨어져 -
최대 입력 현재			2.5	A	완전 부하; 20Vdc 입력
효율성		89		%	숫자 1-4
방산			5	W	짐 없음
무능한 입력 현재			5	mA	핀 낮은것을 가능하게 하십시오
외부 입력을 추천하십시오 용량		100		uF	전형적인 ESR 0.1-0.2W

1.3 산출 특성

매개변수	분	Typ	최대	단위	주
산출 전압 세트 포인트	4.95	5.00	5.05	Vdc	명목상 입력; 짐 없음
산출 전압 범위	4.90	5.00	5.10	Vdc	최대 부하에 짐 없음
산출 현재 범위	0		8	A	열 감세, 100LFM에 주제, 숫자 5 - 8
선 규칙		±0.2	±1	%	고압선에 낮은 선; 완전 부하
짐 규칙		±0.2	±1	%	완전 부하에 짐 없음; 명목상 입력
온도 조절		±0.002	±0.02	%/°C	조작 온도 범위에
현재 한계		11		A	명사류의 산출 전압 90%
단락 현재	0	10	20	A	산출 전압 <250 mV="">
잔물결 (RMS)		15		mV	명목상 입력; 완전 부하; 20 MHz 대역폭; 숫자 13를 보십시오
소문내십시오 (첨단에 첨단)		75		mV
최대 산출 모자.			2200	μF	명목상 입력; 완전 부하
산출 전압 손질	-8		+10	%	명목상 입력; 완전 부하

1.4 동 응답 특성

매개변수	분	Typ	최대	단위	주
산출 현재에서 변화하십시오 (di/dt= 0.1A/us)		250		mV	50%에서 최대 75%에 50% Iout; 숫자 11
산출 현재에서 변화하십시오 (di/dt= 2.5A/us)		250		mV	50%에서 최대 75%에 50% Iout; 숫자 12
정착(settle) 시간			300	저희	안에서 1% Vout nom에.
시간회전 에		5		Ms	완전 부하; Vout=90% nom. 숫자 9
폐쇄 낙하시간		2		Ms	완전 부하; Vout=10% nom. 숫자 10
산출 전압 오버슛			5	%

1.5 기능 특성

매개변수	분	Typ	최대	단위	주
엇바꾸기 주파수	180	200	230	KHz	정식 단계 및 고립 단계
손질 (Pin6)					보십시오 부 7.2 전압 손질 (Pin6)를
전압 손질을 출력하십시오			10	%	위로 손질, 손질 Pin에 (-)Vout.
			8	%	아래로 손질, 손질 Pin에 (+) Vout.
가능하게 하십시오 (온/오프) 통제 (Pin1)를					부 7.1를 보십시오
전압을 가능하게 하십시오 근원 현재를 가능하게 하십시오			15	Vdc	핀 뜨를 가능하게 하십시오
			1	mA
(온/오프) 통제를 가능하게 하십시오 긍정적인 논리	1.0		15	Vdc	에 통제, 높은 논리 또는 뜨
	-0.5		0.3	Vdc	떨어져 통제, 낮은 논리
과전압 보호		120		%
하중 초과 보호		120		%	, 맥박 맥박 현재에 의하여 현 방식 한계 문턱, (%Rated 짐)
단락 보호			65	mΩ	유형: 비 걸쇠를 거는 딸꾹질 형태, 자동 회복, 문턱, 단락 저항

1.6 고립 특성

매개변수	분	Typ	최대	단위	주
고립 전압	1500년			Vdc	산출에 입력
고립 저항	10			MΩ	그것을 시험하는 500VDC에 대기경우의 압력과 R.H.는 90%입니다
고립 용량		1000년		pF

2. 일반적인 특성

매개변수	분	Typ	최대	단위	주
무게		0.88(25)		Oz (g)	열린 구조
(산출되는) MTBF	1			MHrs1	TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

3. 환경 특성

매개변수	분	Typ	최대	단위	주
작용 온도	-55		+100	℃	장시간의, 기본적인 PCB 온도
저장 온도	-55		+125	℃	주위
온도 계수			±0.02	%/℃
습도	20		95	%R.H.	불응식 상대 습도

4. 기준 수락

매개변수	주
UL/cUL60950
EN60950
GB4943
바늘 화염 시험 (IEC 695-2-2)	전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0
IEC 61000-4-2

5. 자격 명세

매개변수	주
진동	10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소
기계적인 충격	x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락
(작업 중) 감기	IEC60068-2-1 광고
습기찬 열	IEC60068-2-67 Cy
온도 순환	-40°C에 100°C의 경사로 15°C/min., 500 주기
힘/열 순환	Vin = 최대에 분, 완전 부하, 100개 주기
디자인 Marginality	Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다
수명 시험	95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다
Solderability	IEC60068-2-20

6. 전형적인 파 및 곡선

숫자 1: 명목상 산출 전압에 효율성 대 짐
최소한, 명사류 및 최대 입력 전압을 위한 현재
25°C.에.

숫자 2: 명목상 산출 전압 및 60%에 효율성
정격 출력 대 대기 온도를 위한 기류 비율의
25°C, 40°C 및 55°C (명목상 입력 전압).

숫자 3: 명목상 산출 전압에 전력 흩어지기 대.
최소한, 명사류 및 최대 입력을 위한 짐 현재
25°C.에 전압.

숫자 4: 명목상 산출 전압에 전력 흩어지기
60% 정격 출력 대 대기를 위한 기류 비율
25°C, 40°C 및 55°C (명목상 입력의 온도
전압).

숫자 5: 최대 출력 전력 감세 곡선 대.
0 LFM의 기류 비율을 위한 대기 온도 처음부터 끝까지
3를 핀으로 꼿기 위하여 핀 1에서 흐르는 공기를 가진 400 LFM (명목상 입력
전압).

숫자 6: 8개 amp 짐 현재에 변환기의 열 작의
(40W) 200 LFM의 비율로 흐르는 25°C 공기에. 공기는 입니다
3를 핀으로 꼿는 핀 1에서 변환기의 맞은편에 흐르기 (명사류
입력 전압).

숫자 7: 최대 산출 힘 감세 곡선 대.
0 LFM의 기류 비율을 위한 대기 온도 처음부터 끝까지
입력에서 산출 (명사류에 흐르는 공기를 가진 400 LFM
입력 전압).

숫자 8: 8개 amp 짐 현재에 변환기의 열 작의
(40W) 200 LFM의 비율로 흐르는 25°C 공기에. 공기는 입니다
입력에서 산출 (명사류에 변환기의 맞은편에 흐르기
입력 전압).

숫자 9: 완전 부하에 대기병회전에 (저항하는 짐) (2
ms/div). 전 적용되는 입력 전압. Ch 1: Vout (2V/div). Ch
2: 온/오프 입력 (200mV/div)

숫자 10: 완전 부하에 폐쇄 낙하시간 (2 ms/div).
Ch 1: Vout (2V/div)
Ch 2: 온/오프 입력 (200m V/div)

숫자 11: 짐에 있는 단계 변화에 산출 전압 응답
현재 ((최대) Iout의 50%-75%-50%; dI/dt = 0.1A/μs). 짐
모자: 10μF, 100 MW ESR 탄탈 축전기 및 0.1uF
세라믹 축전기. Ch 1: Vout (200mV/div).

숫자 12: 짐에 있는 단계 변화에 산출 전압 응답
현재 ((최대) Iout의 50%-75%-50%: dI/dt = 0.5A/μs). 짐
모자: 10μF, 30 MW ESR 탄탈 축전기 및 0.1uF
세라믹 모자. Ch 1: Vout (200mV/div).

숫자 13: 명목상 입력 전압에 산출 전압 잔물결
그리고 정격 부하 현재 (20 mV/div). 짐 용량: 1μF
세라믹 축전기 및 10μF 탄탈 축전기. 대역폭:
20 MHz. 숫자 13를 보고십시오 & 일곱번째 분해하십시오.

7. 기능 명세
7.1 (온/오프) 통제 (Pin 1)를 가능하게 하십시오
가능하게 하 핀은 힘 단위가 전자로 이따금 전환되는 것을 허용합니다. 가능하게 하 (온/오프) 기능은 입니다
전지 효력 보전을 위해, 맥박이 뛴 힘 신청 또는 위로 연속 힘을 위해 유용한.
가능하게 하 핀은 - Vin에 참조 사항를 붙입니다. 그것은 내부에 끌어 당깁니다, 그래서 외부 전압 근원은 요구되지 않습니다. 열려있는 것
수집가 (또는 하수구를 여십시오) 스위치는 가능하게 하 핀의 통제를 위해 추천됩니다.
가능하게 하 핀을 사용할 경우, 참고가 진짜로 이다 - 거르는 EMI 앞서서 아닙니다 Vin 핀을, 또는 확인하십시오
멀게 단위의. 광학적으로 제어 신호를 결합하고 단위에 opto 연결기를 직접 찾아내는 것은
이 문제의 무엇이든을 피하십시오. 가능하게 하 핀이 사용되지 않는 경우에, 뜨를 (긍정적인 논리) 남겨두고 또는 - Vin에 연결될 수 있습니다
핀 (부정 논리). A 세부사항을 온/오프 핀을 몰기를 위한 5개의 가능한 회로 계산하십시오. 숫자 B는 상세한 보기의입니다
내부 온/오프 회로.

A를 계산하십시오: 온/오프 핀을 몰기를 위한 각종 회로.

숫자 B: 내부 온/오프 핀 회로

7.2 전압 손질 (Pin 6)
산출 전압은 외부 저항기로 여기저기 조정될 수 있습니다. 산출 전압은 때 증가할 것입니다
외부 트리밍 저항기는 손질과 Com 핀 사이에서 연결됩니다. 산출 전압은 때 줄일 것입니다
외부 트리밍 저항기는 손질과 Vout (+) 핀 사이에서 연결됩니다. (숫자 C).

산출 손질

손질 위로	손질 Pin에게 Com
손질 아래로	Vout에 손질 Pin (+)

숫자 C: 산출 전압 손질 외부 회로

7.3 기억 보호 기능
·입력의 밑에 전압 차단: 변환기는 입력 전압이 너무 낮 때 끄기 위하여 디자인되, 피합니다 돕
입력 체계 불안정성 문제는, 차단 회로 DC 히스테리시스를 가진 비교 측정기입니다. 입력 전압이 일 때
, 그것은 일어나는 변환기의 앞에 (명세 페이지에 목록으로 만들어지는) 전압 한계값회전에 전형을 초과해야 합니다
켤 것입니다. 일단 변환기가 켜져 있으면, 입력 전압은 전형적인 회전 떨어져 전압 한계값의 밑에 내려야 합니다
변환기의 앞에 끌 것입니다.
·산출 현재 한계: 최대 현재 한계는 산출 전압 강하로 일정하게 남아 있습니다. 그러나, 일단
산출의 맞은편에 짧은 것의 임피던스는 지정된 산출의 밑에 전압 강하를 출력하기 위하여 만드도록 충분히 작습니다
DC 현재 한계 폐쇄 전압, 딸꾹질 형태까지 불명확한 단락 보호 국가로 변환기
단락 상태는 제거됩니다. 이것은 변환기 짐 널의 과량 난방을 방지합니다.
·과열 폐쇄: 변환기에 온도 감지기는 단위의 평균 온도를 느낍니다.
열 폐쇄 회로는 느껴지는 위치에 온도가 도달할 때 변환기를 떨어져 돌기 위하여 디자인됩니다
과열 폐쇄 가치. 그것은 변환기가 때 느껴진의 온도 다시 켜는 것을 허용할 것입니다
과열 폐쇄 양에 의하여 위치 가을은 히스테리시스 가치를 재출발합니다.
8. 전형적인 신청과 디자인 고려사항
8.1 전형적인 신청 회로

숫자 D: 전형적인 신청 회로 (영구히 가능하게 되는 부정 논리 단위,).

8.2 입력 거르기

DC-DC 변환기는, 본래, 뜻깊은 생성합니다
지휘하고 발광된 소음 모두의 수준.
지휘한 소음은 일반적인 형태 및 미분을 포함했습니다
형태 소음. 일반적인 형태 소음은 직접 관련됩니다
힘 사이 효과적인 기생하는 용량에
단위 입력 지휘자와 포좌 지상.
차별 형태 소음은 입력 지휘자의 맞은편에 입니다. 그것은 입니다
EMI 억제의 어떤 수준이에 있는 것을 추천했습니다
힘 단위.
입력 파워 선에 지휘한 소음은 생길 수 있습니다
미분 또는 일반 형태 소음 현재로.
지휘한 방출을 위한 필수 기준은 EN55022입니다
종류 A (FCC Part15). (숫자 E)를 보십시오

9. 방법을 시험하십시오
9.1 잔물결 & 소음 시험을 출력하십시오:
산출 잔물결은 기본 주파수 잔물결과 고주파 엇바꾸기 소음 스파이크로 구성됩니다.
기본적인 전환 주파수 잔물결 (또는 기본적인 잔물결 1MHz 범위에 100KHz에) 있습니다; 고주파 엇바꾸기
소음 스파이크 (또는 엇바꾸기 소음 50MHz 범위에 10 MHz에) 있습니다. 엇바꾸기 소음은 20로 일반적으로 지정됩니다
소음 스파이크를 위한 모든 뜻깊은 고조파를 포함하는 MHz 대역폭.
산출 잔물결 및 소음을 측정하는 쉬운 방법은 눌러진 진동경 조사 끝 및 지상 반지를 이용하기 위한 것입니다
직접 전원 변환 장치에 대하여 아래에 보이는 바와 같이 핀을, 출력하십시오. 이것은 가장 짧은 가능한 가로 건너서 연결합니다
산출 맨끝. 진동경 조사 지상 클립은 잔물결과 소음 측정에서 결코 사용되어야 하지 않습니다.
지상 클립은 안테나 및 픽업으로 뿐만 아니라 발광한 고주파 에너지 작동할 것입니다, 그러나 소개할 것입니다
측량에 일반 형태 소음 또한.
잔물결 & 소음 측정을 위한 표준 시험 체제는 숫자 F.에서 보입니다. 조사 소켓 (Tektronix, P.N.
131.0258-00는) 측량이 범위 조사의 긴 지상 클립과 관련되었던 소음 픽업을 삭제하도록 이용됩니다.

숫자 F: 잔물결 & 소음 기준 테스트 방법.

10. 육체적인 정보
10.1 기계적인 개략

주:
1. 모든 핀은 0.040" (1.02mm) 0.09"를 가진 dia. (2.2mm) dia. 받침 어깨입니다.
2. 포용력: 안으로 x.xx ±0.02. (x.x ±0.5mm)
안으로 x.xxx ±0.010. (x.xx ±0.25mm)

10.2 Pin 지적

Pin 아니.	이름	기능
1	가능하게 하십시오	내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
2	Vin (-)	부정적인 입력 전압
3	Vin (+)	긍정적인 입력 전압
4	Vout (+)	긍정적인 산출 전압
5	Com	지상
6	손질	산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오.
