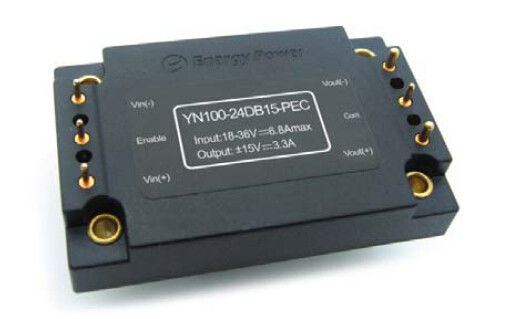

DC-DC 변환기 100W 산출 15V YN100-24DB15-PEC

주요 특징

출력 전력: 100W

넓은 입력 범위: 18-36Vdc

높은 변환 효율성: 91%까지

±1%에 선 규칙

±1%에 짐 규칙

고립 전압: 1500V

(온/오프) 통제를 가능하게 하십시오

에 현재 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

제품 개관

이 DC-DC 변환기 단위 사용 진보된 힘

제공하기 위하여 가공의, 통제 그리고 포장 기술

성과, 융통성, 신뢰도 및 비용 유효성

성숙한 힘 분대의. 고주파 활동적인 죔쇠

엇바꾸기는 저잡음을 고성능 조밀도를 제공합니다

고능률.

1. 전기 특성

1.1 절대 최대 등급

매개변수	분	Typ	최대	단위	주
입력 전압			40	Vdc	지속, 비작동
			38	Vdc	지속, 운영하기
			40	Vdc	작동 일시적인 보호,<100ms>
고립 전압			2000년	Vdc	산출에 입력
작용 온도	-40		100	℃	PCB 온도에 비추어
저장 온도	-55		105	℃
- Vin 전압을 가능하게 하십시오	-0.5		10	Vdc

1.2 특성을 입력하십시오

매개변수	분	Typ	최대	단위	주
입력 전압 범위	18	24	36	Vdc
의 밑에 전압 차단		17.5	17.9	Vdc	회복 점
	15.5	16.5		Vdc	점을 보호하십시오
최대 입력 현재			6.8	A	Vin 분, 완전 부하 산출
효율성		90		%	정격 입력; 정격 부하
대기 방산			12	W	짐 없음

1.3 산출 특성

매개변수	분	Typ	최대	단위	주
산출 전압 세트 포인트	14.85	15	15.15	Vdc	+Vout	정격 입력 전압, 짐 없음
	-14.85	-15	-15.15	Vdc	- Vout
산출 전압 범위	14.55	15	15.45	Vdc	+Vout	정격 입력 전압, 짐
	-14.55	-15	-15.45	Vdc	- Vout
산출 현재 범위	0		3.33	A	+Vout	2 동시에 증가 짐
	0		3.33	A	- Vout
선 규칙		±0.5	±1	%	+Vout	2 동시에 증가 짐
		±0.5	±1	%	- Vout
짐 규칙		±0.5	±1	%	+Vout	2 동시에 증가 짐
		±0.5	±1	%	- Vout
에 현재 산출 보호	3.5	4	4.4	A	+Vout	정격 출력 전압의 95%, 짐
	3.5	4	4.4	A	- Vout
단락 현재			4	A	+Vout	2 동시 단락
			4	A	- Vout
잔물결 (RMS)		100개		mV	+Vout	명목상 입력; 완전 부하; 20 MHz 대역폭.
		100		mV	- Vout
소음 (첨단에 첨단)		150		mV	+Vout
		150		mV	- Vout
전기 용량 짐 themachine에서			2200	μF	+Vout
			2200	μF	- Vout

1.4 동 응답 특성

매개변수	분	Typ	최대	단위	주
산출 현재에서 변화하십시오		480		mV	50%에서 최대 75%에 50% Iout; (di/dt= 0.1A/μs)
		600		mV	50%에서 최대 75%에 50% Iout; (di/dt= 2.5A/μs)
동적인 회복 시간		300		μS
시간회전 에		30		Ms	90%에 vout 상승에 vin에서 출발
회전 떨어져 오버슛		5		Ms

1.5 기능 특성

매개변수	분	Typ	최대	단위	주
엇바꾸기 주파수	187	230	255	KHz
현재를 가능하게 하십시오			10	mA
가능하게 하십시오 (온/오프)	3.5		10	Vdc	에 통제, 높은 논리 또는 뜨
	-0.5		0.5	Vdc	떨어져 통제, 낮은 논리
하중 초과 보호	105	115	130	%	현 방식, 맥박 현재 (100% rared 짐)
단락 보호			65	mΩ	회복부터 딸꾹질 형태,
온도 보호에		105		℃	PCB 온도에 비추어 점을, 보호하십시오
		90		℃	회복 점

1.6 고립 특성

매개변수	분	Typ	최대	단위	주
고립 전압	1500년			Vdc	산출에 입력
	1500년			Vdc	기초에 입력
	500			Vdc	기초에 산출
고립 저항	100			MΩ	그것을 시험하는 500Vdc에 대기경우의 압력과 R.H.는 90%입니다
고립 용량		1000년		pF

2. 일반적인 특성

매개변수	분	Typ	최대	단위	주
무게		2.8(80)		Oz (g)
(산출되는) MTBF	1			MHrs	TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

3. 환경 특성

매개변수	분	Typ	최대	단위	주
작용 온도	-40		100	℃	기본적인 PCB 온도
저장 온도	-55		105	℃	주위
온도 계수			±0.02	%/℃
습도	20		95	%R.H.

4. 기준 수락

매개변수	주
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. 전형적인 파 및 곡선

숫자 1: 명목상 산출 전압에 효율성 대.

최소한, 명사류 및 최대를 위한 짐 현재

25°C.에 입력 전압.

숫자 2: 명목상 산출 전압 및 60%에 효율성

정격 출력 대 대기 온도를 위한 기류 비율의

25°C, 40°C 및 55°C (명목상 입력 전압).

숫자 3: 최대 출력 전력 감세 곡선 대.

0 LFM의 기류 비율을 위한 대기 온도 처음부터 끝까지

1를 핀으로 꼿기 위하여 핀 3에서 흐르는 공기를 가진 400 LFM (명목상 입력

전압).

숫자 4: 명목상 입력에 산출 전압 잔물결

전압과 정격 부하 현재 (20 mV/div). 짐

용량: 0.1μF 세라믹 축전기 및 10μF 탄탈

축전기. 대역폭: 20 MHz.

숫자 5: 완전 부하에 변환기의 열 작의

비율로의 흐르는 25°C 공기를 가진 현재 (150W)

200 LFM. 공기는 변환기의 맞은편에에서 흐르고 있습니다

1를 핀으로 꼿는 핀 3 (명목상 입력 전압).

숫자 6: 완전 부하에 변환기의 열 작의

비율로의 흐르는 25°C 공기를 가진 현재 (150W)

200 LFM. 공기는 변환기의 맞은편에에서 흐르고 있습니다

산출 (명목상 입력 전압)에 입력.

숫자 7: 완전 부하에 대기병회전에 (저항하는 짐)

(20ms/div). 전 적용되는 입력 전압.

Ch1: Vout (10V/div); Ch2: 온/오프 입력 (2V/div)

숫자 8: 완전 부하에 폐쇄 낙하시간 (40 ms/div).

Ch1: Vout (10V/div); Ch2: 온/오프 입력 (2V/div)

숫자 9: 안으로 단계 변화에 산출 전압 응답

짐 현재 ((최대) Iout의 50%-75%-50%; dI/dt =

0.1A/μs). 짐 모자: 10μF의 100개의 mΩ ESR 탄탈

축전기와 0.1μF 세라믹 축전기. Ch1: Vout+

(200mV/div), Ch2: Vout- (200mV/div).

숫자 10: 짐에 있는 단계 변화에 산출 전압 응답

현재 ((최대) Iout의 50%-75%-50%: dI/dt = 2.5A/μs). 짐

모자: 세라믹 470μF, 30 MW ESR 탄탈 축전기 및 0.1μF

모자. Ch1: Vout+ (200mV/div), Ch2: Vout- (200mV/div).

6. 육체적인 정보

6.1 기계적인 개략

주:

1. 핀 4, 6는 2.16mm dia.를 가진 1.52mm dia.입니다.

2. 핀은 1-3 1.65mm dia.를 가진 1.02mm dia.입니다.

3. 포용력: x.x ±0.5mm.x.xx ±0.25mm

6.2 Pin 지적

Pin 아니.	이름	기능
1	Vin (+)	긍정적인 입력 전압
2	가능하게 하십시오	내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
3	Vin (-)	부정적인 입력 전압
4	Vout (-)	부정적인 산출 전압
5	Com	지상
6	Vout (+)	긍정적인 산출 전압
