5v dc dc 변환기 MT13-12S5-PECW에 단 하나 산출 9v

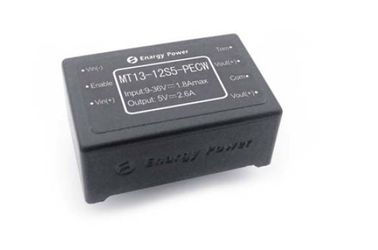

DC-DC 변환기 13W 산출 5V MT13-12S5-PECW

주요 특징

출력 전력: 13W

넓은 입력 범위: 9-36Vdc

높은 변환 효율성: 86%까지

±0.5%에 선 규칙

±0.5%에 짐 규칙

조정 동작 주파수

고립 전압: 1500V

(온/오프) 통제를 가능하게 하십시오

과전압 보호를 출력하십시오

하중 초과 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

산출 전압 손질 -5~+ 10%년 Vout

제품 개관

이 DC-DC 변환기 단위 사용은 providethe 성과, 융통성, 신뢰도 및 비용 effectivenessof에 힘 가공의, 통제 그리고 포장 기술을 성숙한 힘 분대 전진했습니다. 고주파 활동적인 Clampswitching는 저잡음 andhigh 효율성을 고성능 조밀도를 제공합니다.

제품 소개

MT 시리즈는 비표준 벽돌이 packagesize 기업을 사용하는 자주적으로 통제한 단 하나 산출 변환기입니다. 완전한 PCB 변압기/유도체는 이 시리즈에 있는 모든 모형을 위해 사용됩니다. 이 새로운 디자인 기술은 스파이크를 전환하는 감소된 자석 연결을을 조건으로 성과 견실함 greatlyimproved. 그것은 또한 완전하게 생산 라인에서 손 바람 자석 조립 과정을 삭제해서 theproduction 과정을 합리화합니다.

부분 번호찍기 — MT5-12S5-PECW

1. 전기 특성

전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다. Ta=25oC에 모든 자료 테스트는 특별한 정의를 제외합니다.

1.1 절대 최대 등급

매개변수	분	Typ	최대	단위	주
입력 전압			45	Vdc	지속, 비작동
			36	Vdc	지속, 운영하기
			45	Vdc	Operatingtransient 보호,<100ms>
고립 전압			2000년	Vdc	산출에 입력
작용 온도	-55		100	℃
저장 온도	-65		125	℃
Vin- 전압에 가능하게 하십시오	-0.5		10	Vdc

1.2 특성을 입력하십시오

매개변수	분	Typ	최대	단위	주
입력 전압 범위	9	24	36	Vdc	지속
의 밑에 전압 차단		8.6	8.8	Vdc	문턱회전 에
	8.1	8.3		Vdc	회전 떨어져 문턱
최대 입력 현재			1.8	A	완전 부하; 18Vdc 입력
효율성		86		%	완전 부하, 입력 전압 감세. 숫자 1-4
방산		0.4		W	짐 없음
무능한 입력 현재		5		mA	핀 낮은것을 가능하게 하십시오
외부 입력을 추천하십시오 용량		100		μF	전형적인 ESR 0.1-0.2Ω

1.3 산출 특성

매개변수	분	Typ	최대	단위	주
산출 전압 세트 포인트	4.95	5.00	5.05	Vdc	명목상 입력; 짐 없음; 25℃
산출 전압 범위	4.90		5.10	Vdc
산출 현재 범위	0		2.6	A	열 감세에 주제. 숫자 5-7
선 규칙		±0.02	±0.50	%	고압선에 낮은 선; 완전 부하
짐 규칙		±0.02	±1.00	%	완전 부하에 짐 없음; 명목상 입력
온도 조절		±0.002	±0.02	%/°C	조작 온도 범위에
현재 한계	2.7	3.1		A	명사류의 산출 전압 95%
단락 현재	2		2	A	산출 전압 <250 mV="">
잔물결 (RMS)		15		mV	명목상 입력; 완전 부하; 20 MHzbandwidth. 숫자 8
소음 (첨단에 첨단)		75		mV
최대 산출 모자			4000	μF	명목상 입력; 완전 부하
외부를 추천하십시오 산출 용량	220			μF	명목상 입력; 완전 부하
산출 전압 손질	-5		+10	%	명목상 입력; 완전 부하

1.4 동 응답 특성

매개변수	분	Typ	최대	단위	주
산출 현재에서 변화하십시오 (di/dt= 0.1A/μs)		100		mV	50%에서 최대 75%에 50% Iout. 숫자 11
산출 현재에서 변화하십시오 (di/dt= 0.5A/μs)		100		mV	50%에서 최대 75%에 50% Iout. 숫자 12
정착(settle) 시간		200		µS	안에서 1% Vout nom에.
시간회전 에		1.1		Ms	완전 부하; Vout=90% nom. 숫자 9
폐쇄 낙하시간		0.4		Ms	완전 부하; Vout=10% nom. 숫자 10
산출 전압 오버슛		3		%

1.5 기능 특성

매개변수	분	Typ	최대	단위	주
엇바꾸기 주파수	180	200	250	KHz	정식 단계 및 고립 단계
손질 (Pin7)					보십시오 부 7.2 전압 손질 (Pin7)를
전압 손질을 출력하십시오			10	%	위로 손질, Vout에 손질 Pin (-)
			5	%	아래로 손질, Vout에 손질 Pin (+)
가능하게 하십시오 (온/오프) 통제 (Pin2)를					부 7.1를 보십시오
전압을 가능하게 하십시오 근원 현재를 가능하게 하십시오		5	10	Vdc	핀 뜨를 가능하게 하십시오
			0.5	mA
(온/오프) 통제를 가능하게 하십시오 긍정적인 논리	2.5		10	Vdc	통제, 높은 논리 또는 뜨에
	0		1.5	Vdc	통제 떨어져, 낮은 논리
산출 과전압 보호		120		%	사소 짐, 전압 한계 문턱
하중 초과 보호	105	120		%	, 맥박 맥박 CurrentLimit 문턱에 의하여 현 방식, (%Rated 짐)
단락 보호			65	mΩ	회복부터 딸꾹질 형태,
과열 보호		105		℃	유형: 의 자동 회복 비 걸쇠를 걸기; 문턱, PCB 온도
		15		℃	히스테리시스

1.6 고립 특성

매개변수	분	Typ	최대	단위	주
고립 전압	1500년			Vdc	산출에 입력
	1500년			Vdc	기초에 입력
	500			Vdc	기초에 산출
고립 저항	10			MΩ	그것을 시험하는 500Vdc에 atmosphericpressure와 R.H.가 90%일 때
고립 용량		1000년		pF

2. 일반적인 특성

매개변수	분	Typ	최대	단위	주
무게		0.7(20)		Oz (g)	캡슐에 넣는
(산출되는) MTBF	1			MHrs	TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

3. 환경 특성

매개변수	분	Typ	최대	단위	주
작용 온도	-55		+100	℃	장시간, 기본 격판덮개 온도
저장 온도	-55		+125	℃	주위
온도 계수			±0.02	%/℃
습도	20		95	%R.H.	불응식 상대 습도

4. 기준 수락

매개변수	주
UL/cUL60950
EN60950
GB4943
바늘 화염 시험 (IEC 695-2-2)	전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0
IEC 61000-4-2

5. 자격 명세

매개변수	주
진동	10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소
기계적인 충격	x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락
(작업 중) 감기	IEC60068-2-1 광고
습기찬 열	IEC60068-2-67 Cy
온도 순환	-40°C에 100°C의 경사로 15°C/min., 500 주기
힘/열 순환	Vin = 최대에 분, 완전 부하, 100개 주기
디자인 Marginality	Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다
수명 시험	95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다
Solderability	IEC60068-2-20

6. 전형적인 파 및 곡선

숫자 1: 명목상 산출 전압에 효율성 대 최소한, 명사류 및 최대 입력 voltageat 25°C.를 위해 loadcurrent.

숫자 2: 명목상 산출 전압 그리고 60%rated 힘에 효율성 대 대기 온도 of25°C, 40°C 및 55°C (명목상 입력 전압)를 위한 기류 비율.

숫자 3: 25°C.에 최소한, 명사류 및 최대 inputvoltage를 위한 명목상 산출 전압 vs.load 현재에 전력 흩어지기.

숫자 4: 명목상 산출 전압 and60% 정격 출력에 전력 흩어지기 대 25°C, 40°C 및 55°C (명목상 inputvoltage)의 주위 airtemperatures를 위한 기류 비율.

숫자 5: 1를 핀으로 꼿기 위하여 핀 3에서 흐르는 공기를 가진 0 LFM through400 LFM의 기류 비율을 위한 최대 출력 전력 감세 곡선 vs.ambient 기온 (명목상 inputvoltage).

숫자 6: 최대 산출 입력에서 산출 (nominalinput 전압)에 흐르는 공기를 가진 0 LFM through400 LFM의 기류 비율을 위한 힘 감세 곡선 vs.ambient 기온.

숫자 7: 흐르기에 25°C를 가진 완전 부하 현재 (13W)에 변환기의 열 작의.

숫자 8: 명목상입력 전압andrated짐현재(100mV/div)에산출전압잔물결. 짐용량: 1μFceramic축전기와10μF탄탈축전기. 대역폭: 20MHz.

숫자 9: 완전 부하에 대기병회전에 (저항하는 짐) (40ms/div). 전 적용되는 입력 전압. Ch 1: Vout (2V/div). Ch 2: 온/오프 입력 (2V/div).

숫자 10: 완전 부하에 폐쇄 낙하시간 (200μs/div). Ch 1: Vout (2V/div). Ch 2: 온/오프 입력 (2V/div)

숫자 11: loadcurrent에 있는 단계 변화에 산출 전압 응답 ((최대) Iout의 50%-75%-50%; dI/dt = 0.1A/μs). Loadcap: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 1μFceramic 축전기. Ch 1: Vout (100mV/div).

숫자 12: loadcurrent에 있는 단계 변화에 산출 전압 응답 ((최대) Iout의 50%-75%-50%: dI/dt = 0.5A/μs). Loadcap: 220μF, 30의 mΩ ESR 탄탈 축전기 및 1μFceramic 모자. Ch 1: Vout (100mV/div).

7. 육체적인 정보

7.1 기계적인 개략

주:

1. 모든 핀은 어깨 없이 0.024" (0.6mm) dia.입니다.

2. Pin4와 Pin6는 병렬 연결입니다. 사용자는 어느 것이든 2개의 핀 orboth를 연결하십시오 기능 Vout를 달성할 수 있었습니다 (+).

3. 포용력: 안으로 x.xx ±0.02. (x.x ±0.5mm), 안으로 x.xxx ±0.010. (x.xx ±0.25mm)

7.2 Pin 지적

Pin 아니.	이름	기능
1	Vin (-)	부정적인 입력 전압
2	가능하게 하십시오	내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
3	Vin (+)	긍정적인 입력 전압
4	Vout (+)	긍정적인 산출 전압
5	Vout (-)	부정적인 산출 전압
6	Vout (+)	긍정적인 산출 전압
7	손질	산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오.
