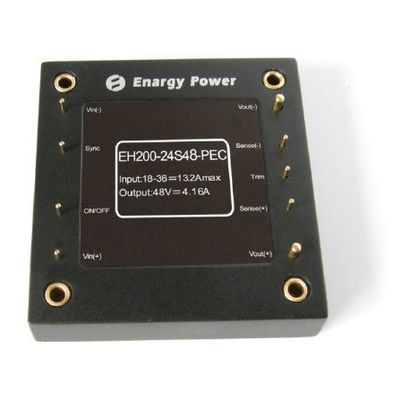

주문 군사력 공급 200W는 48V 13.2A EH200-24S48-PEC를 출력했습니다

군사력 공급 200W 산출 48V EH200-24S48-PEC

주요 특징

넓은 입력 범위: 18-36 V

출력 전력: 200W

높은 변환 효율성: 94%

선 규칙에: ±0.5%

짐 규칙에: ±0.5%

입력의 밑에 전압 차단

산출 전압 손질: 8% Vout

산출에 현재 보호

딸꾹질 형태 단락 보호

과열 보호

(온/오프) 통제를 가능하게 하십시오

고립 전압: 1500Vdc

제품 개관

성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 이 DC-DC 변환기 단위 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 고주파 활동적인 죔쇠 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.

1. 전기 특성

1.1 절대 최대 등급

매개변수	분	Typ	최대	단위	주
입력 전압			45	Vdc	지속, 비작동
			40	Vdc	지속, 운영하기
			45	Vdc	전류 전압,<100ms>
고립 전압			2000년	Vdc	산출에 입력
작용 온도	-40		100	℃	PCB 온도에 비추어
저장 온도	-55		105	℃
– Vin 전압을 가능하게 하십시오	-0.5		10	Vdc

1.2 특성을 입력하십시오

매개변수	분	Typ	최대	단위	주
입력 전압 범위	18	24	36	Vdc
의 밑에 전압 차단		17.5	17.9	Vdc	회복 점
	15.5	16.5		Vdc	점을 보호하십시오
최대 입력 현재			13.2	A	Vin 분, 완전 부하 산출
효율성		93		%	정격 입력; 정격 부하
대기 방산		15	20	W	최소한도 짐 Iout=0.2A

1.3 산출 특성

매개변수	분	Typ	최대	단위	주
산출 전압 세트 포인트	47.52	48.00	48.48	Vdc	명목상 입력; 짐 없음
산출 전압 범위	47.52	48.00	48.48	Vdc	명목상 입력; 짐
산출 현재 범위	0		4.16	A
선 규칙			±0.5	%
짐 규칙			±0.5	%
현재 한계	4.3	4.9	5.8	A	명사류의 산출 전압 95%
단락 현재			5	A
잔물결 (RMS)		150		mV	명목상 입력; 완전 부하; 20 MHz 대역폭.
소음 (첨단에 첨단)		240		mV

1.4 동 응답 특성

매개변수	분	Typ	최대	단위	주
산출 현재에서 변화하십시오		1		v	50%에서 최대 75%에 50% Iout; (di/dt= 0.1A/μs).
		1.2		v	50%에서 최대 75%에 50% Iout; (di/dt= 2.5A/μs).
동적인 회복 시간		300		μS
시간회전 에		50		Ms	90%에 vout 상승에 vin에서 출발
회전 떨어져 오버슛			5	%

1.5 기능 특성

매개변수	분	Typ	최대	단위	주
엇바꾸기 주파수	187	230	255	KHz
산출 손질		8		Vout %	위로 손질
		8			아래로 손질
PIN 현재를 가능하게 하십시오			0.5	mA
가능하게 하십시오 (온/오프)	2.5		10	Vdc	에 통제, 높은 논리 또는 뜨
	-0.5		0.5	Vdc	떨어져 통제, 낮은 논리
하중 초과 보호	110	120	140	%	현 방식, 맥박 현재 (100% 정격 부하)
과열 보호		105		℃	점을 보호하십시오
		90		℃	회복 점

1.6 고립 특성

매개변수	분	Typ	최대	단위	주
고립 전압	1500년			Vdc	산출에 입력
	1500년			Vdc	기초에 입력
	1500년			Vdc	기초에 산출
고립 저항	100			MΩ	그것을 시험하는 500Vdc에 대기압 및 R.H.가 90%일 때
고립 용량		1000년		pF

2. 일반적인 특성

매개변수	분	Typ	최대	단위	주
무게		118		Oz (g)
MTBF	1			MHrs	TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

3. 환경 특성

매개변수	분	Typ	최대	단위	주
작용 온도	-40		100	℃	기본적인 PCB 온도
저장 온도	-55		105	℃	기본적인 PCB 온도
온도 계수			±0.02	%/℃
습도	20		95	%R.H.

4. 기준 수락

매개변수	주
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. 전형적인 파 및 곡선

숫자 1: 명목상 산출 전압에 효율성 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

숫자 2: 명목상 산출 전압에 전력 흩어지기 대 최소한, 명사류 및 최대를 위한 짐 현재

25°C.에 입력 전압.

숫자 3: 최대 출력 전력 감세 곡선 대 0 LFM의 기류 비율을 위한 대기 온도

1를 핀으로 꼿기 위하여 핀 3에서 흐르는 공기를 가진 400 LFM를 통해 (명목상 입력 전압).

숫자 4: 명목상 입력 전압 및 정격 부하 현재에 산출 전압 잔물결. 짐 용량: 0.1μF 세라믹 축전기 및 10μF 탄탈 축전기. 대역폭: 20 MHz.

숫자 5: 200의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (200W)에 변환기의 열 작의

LFM. 공기는 핀 3에서 변환기의 맞은편에 1를 핀으로 꼿기 위하여 흐르고 있습니다 (명목상 입력 전압).

숫자 6: 200의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (200W)에 변환기의 열 작의

LFM. 공기는 입력에서 산출 (명목상 입력 전압)에 변환기의 맞은편에 흐르고 있습니다.

숫자 7: 완전 부하에 대기병회전에 (저항하는 짐) (200 ms/div). 전 적용되는 입력 전압.

Ch1: Vout (50V/div); Ch2: 온/오프 입력 (5V/div))

숫자 8: 완전 부하에 폐쇄 낙하시간 (200 ms/div). Ch1: Vout (50V/div); Ch2: 온/오프 입력 (5V/div)

숫자 9: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%; dI/dt =

0.1A/μs). 짐 모자: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 0.1μF 세라믹 축전기. Ch 1: Vout

(1mV/div).

숫자 10: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%: dI/dt = 2.5A/μs). 짐 모자: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 0.1μF 세라믹 모자. Ch 1: Vout (1mV/div).

6. 육체적인 정보

6.1 기계적인 개략

주:

1. 핀 5, 9 (3.81mm) dia.

2. 다른 핀 (2.00mm) dia.

3. 포용력: x.x ±0.5mm, x.xx ±0.25mm.

6.2 Pin 지적

Pin 아니.	이름	기능
1	Vin (+)	긍정적인 입력 전압
2	가능하게 하십시오	내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
3	Sync	Sync 끝
4	Vin (-)	부정적인 입력 전압
5	Vout (-)	부정적인 산출 전압
6	감 (-)	리모트는 보상합니다 (-)
7	손질	산출 전압 손질
8	감 (+)	긍정적인 산출 전압
9	Vout (+)	긍정적인 산출 전압
