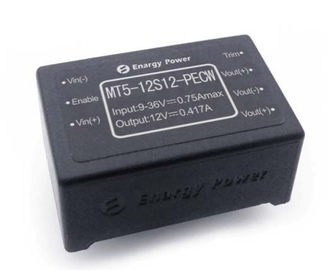

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW

  • 고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW
고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW
제품 상세 정보:
접촉
상세 제품 설명
하이 라이트:

군사력 공급

,

군 dc dc 변환기

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW

빠른 세부사항

원래 장소: 중국

유명 상표: Enargy

모델 번호: MT5-12S12-PECW

출력 전력: 5W

조작 온도 범위: -40~100℃

입력 전압 범위: 9-36Vdc

산출 전압: 12Vdc

효율성: 88%

크기 (L*W*H): 32.0*21.0*13.0mm

지불 & 선박 기간

최소 주문량: 1pcs

가격: 교섭

배달 시간: 교섭

공급 능력: 1000Pcs/week

주요 특징

· 출력 전력: 5W

· 넓은 입력 범위: 9-36Vdc

· 높은 변환 효율성: 88%

· ±0.5%에 선 규칙

· ±1.0%에 짐 규칙

· 고립 전압: 1,500V

· (온/오프) 통제를 가능하게 하십시오

· 에 현재 보호를 출력하십시오

· 딸꾹질 형태 단락 보호

· 과열 보호

· 입력의 밑에 전압 차단

· 산출 전압 손질 -8~+ 10%년 Vout

제품 개관

이 DC-DC 변환기 단위 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 활동적인 죔쇠 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.

  1. 전기 특성

1.1 절대 최대 등급

매개변수 Typ 최대 단위
입력 전압 45 Vdc 지속, 비작동
36 Vdc 지속, 운영하기
45 Vdc 작동 일시적인 보호,<100ms>
고립 전압 산출에 입력
작용 온도 -40 100 PCB 온도에 비추어
저장 온도 -65 125
Vin- 전압에 가능하게 하십시오 -0.5 10 Vdc

1.2 특성을 입력하십시오

매개변수 Typ 최대 단위
입력 전압 범위 9 12 36 Vdc
의 밑에 전압 차단 8.6 8.8 Vdc 회복 점
8 8.2 Vdc 점을 보호하십시오
최대 입력 현재 0.75 A 입력 Vin 분, 완전 부하 산출
효율성 86 % 정격 입력; 정격 부하
대기 방산 0.7 W 짐 없음

1.3 산출 특성

매개변수 Typ 최대 단위
산출 전압 세트 포인트 11.85 12.00 12.15 Vdc 명목상 입력. 아무 짐도 출력하지 마십시오
전압 범위를 출력하십시오 11.75 12.00 12.25 Vdc
산출 현재 범위 0.01 0.417 A
선 규칙 ±0.02 ±0.50 %
짐 규칙 ±0.5 ±1.0 %
현재 한계 0.45 0.55 A 명사류의 산출 전압 95%
잔물결 (RMS) 10 mV 명목상 입력; 완전 부하; 20 MHz 대역폭.
소음 (첨단에 첨단) 65 mV
최대 산출 모자 1200년 μF

1.4 동 응답 특성

매개변수 Typ 단위
산출 현재에서 변화하십시오 200 mV 50%에서 최대 75%에 50% Iout; (di/dt= 0.1A/µs).
200 mV 50%에서 최대 75%에 50% Iout; (di/dt= 0.25A/µs).
동적인 회복 시간 200 µS
산출 오름 시간 50 Ms 90%에 vout 상승에 vin에서 출발
회전 떨어져 오버슛 5 %

1.5 기능 특성

매개변수 Typ 최대 단위
엇바꾸기 주파수 180 200 220 KHz
산출 전압 손질 10 Vout % 위로 손질
5 아래로 손질
전압을 가능하게 하십시오 0.5 mA
(온/오프) 통제 확실성 논리를 가능하게 하십시오 2.5 10 Vdc 에 통제, 높은 논리 또는 뜨
-0.5 1.5 Vdc 떨어져 통제, 낮은 논리
하중 초과 보호 현 방식, 맥박 현재 (100% rared 짐)
단락 보호 100 mΩ 회복부터 딸꾹질 형태,
과열 보호 105 유형: 의 자동 회복 비 걸쇠를 걸기; 문턱, PCB 온도
90 회복 점

1.6 고립 특성

매개변수 Typ 최대 단위
고립 전압 1500년 Vdc 산출에 입력
1500년 Vdc 기초에에서
500 Vdc 밖으로 기초에
고립 저항 100 MΩ 그것을 시험하는 500VDC에 대기압 및 R.H.가 90%일 때
고립 용량 1000년 pF

2. 일반적인 특성

매개변수 Typ 최대 단위
무게 20 Oz (g)
(산출되는) MTBF 0.1 MHrs TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

3. 환경 특성

매개변수 Typ 최대 단위
작용 온도 -40 100 기본적인 PCB 온도
저장 온도 -65 125 주위 온도
온도 계수 ±0.02 %/℃
습도 20 95 %R.H.

4. 기준 수락

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. 전형적인 파 및 곡선

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 0

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 1

숫자 1: 명목상 산출 전압에 효율성 대 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

숫자 2: 명목상 산출 전압 그리고 60% 정격 출력에 효율성 대 25°C.의 대기 온도를 위한 기류 비율.

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 2

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 3

숫자 3: 최대 출력 전력 감세 곡선 대 0 LFM에서 핀 3까지에서 pin1 (명목상 입력 전압)에 흐르는 공기를 가진 400 LFM의 기류 비율을 위한 대기 온도.

숫자 4: 명목상 입력 전압 및 정격 부하 현재에 산출 전압 잔물결. 짐 용량: 0.1μF 세라믹 축전기 및 10μF 탄탈 축전기. 대역폭: 20 MHz.

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 4

숫자 5: 주위 온도는 25 ℃, 짐 (힘 13W)에 의해, 열 화상 진찰 지도 날라진 짐입니다.

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 5

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 6

숫자 6: 완전 부하에 대기병회전에 (저항하는 짐) (200 ms/div). 전 적용되는 입력 전압. Ch1: Vout (5V/div); Ch2: 온/오프 입력 (2V/div)

숫자 7: 완전 부하에 폐쇄 낙하시간 (2ms/div). Ch1: Vout (5V/div); Ch2: 온/오프 입력 (2V/div)

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 7

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 8

숫자 8: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%; dI/dt = 0.1A/μs). 짐 모자: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 축전기. Ch1: Vout (100mV/div).

숫자 9: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%: dI/dt = 2.5A/μs). 짐 모자: 220μF, 30의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 축전기. Ch1: Vout (100mV/div).

6. 육체적인 정보

6.1 기계적인 개략

고주파 군사력 공급 5W 12V DC-DC 변환기 단위 MT5-12S12-PECW 9

주: 1. 다른 핀은 전부 0.6mm dia 2. Pin4이고 Pin6는 병렬 연결입니다. 사용자는 2 핀 또는 둘 다 연결하십시오 기능 Vout를 달성할 수 있었습니다 (+). 3. 포용력: 안으로 x.xx±0.02. (x.x±0.5mm) 안으로 .x.xxx±0.010. (x.xx±0.25mm)

6.2 Pin 지적

Pin 아니. 이름 기능
1 Vin (-) 부정적인 입력 전압
2 가능하게 하십시오 내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
3 Vin (+) 긍정적인 입력 전압
4 Vout (+) 긍정적인 산출 전압
5 Vout (-) 부정적인 산출 전압
6 Vout (+) 긍정적인 산출 전압
7 손질 산출 전압 손질
