넓은 입력 범위 9 - 18V DC-DC 변환기 12W는 12V MT13-12S12-PEM를 출력했습니다

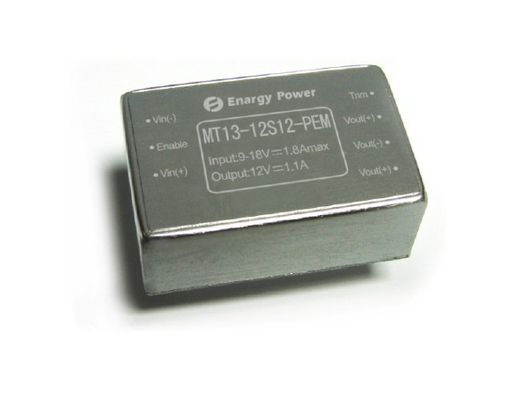

DC-DC 변환기 12W 산출 12V MT13-12S12-PEM

주요 특징

출력 전력: 13W

넓은 입력 범위: 9-18Vdc

높은 변환 효율성: 90%

±0.5%에 선 규칙

±1.0%에 짐 규칙

고립 전압: 1,500V

(온/오프) 통제를 가능하게 하십시오

에 현재 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

산출 전압 손질 -5~+ 10%년 Vout

제품 개관

이 DC-DC 변환기 단위 사용은 providethe 성과, 융통성, 신뢰도 및 비용 effectivenessof에 powerprocessing의, 통제 그리고 포장 기술을 성숙한 힘 분대 전진했습니다. 고주파 활동적인 Clampswitching는 저잡음 andhigh 효율성을 고성능 조밀도를 제공합니다.

1. 전기 특성

1.1 절대 최대 등급

매개변수	분	Typ	최대	단위	주
입력 전압			24	Vdc	지속, 비작동
			18	Vdc	지속, 운영하기
			24	Vdc	Operatingtransientprotection,<100ms>
고립 전압			1500년	Vdc	산출에 입력
작용 온도	-55		100	℃
저장 온도	-65		125	℃	주위 온도
Vin- 전압에 가능하게 하십시오	-0.5		10	Vdc

1.2 특성을 입력하십시오

매개변수	분	Typ	최대	단위	주
입력 전압 범위	9	12	18	Vdc
의 밑에 전압 차단		8.6	8.8	Vdc	회복 점
	8	8.2		Vdc	점을 보호하십시오
최대 입력 현재			1.8	A	입력 Vin 분, 완전 부하 산출
효율성		88		%	정격 입력; 정격 부하
대기 방산		0.4		W	짐

1.3 산출 특성

매개변수	분	Typ	최대	단위	주
산출 전압 세트 포인트	11.85	12.00	12.15	Vdc	명목상 입력. 짐 없음
산출 전압 범위	11.75	12.00	12.25	Vdc
산출 현재 범위	0.01		1.1	A
선 규칙		±0.02	±0.50	%
짐 규칙		±0.5	±1.00	%
현재 한계	1.18	1.45		A	명사류의 산출 전압 95%
단락 현재				A
잔물결 (RMS)		10		mV	명목상 입력; 완전 부하; 20 MHz 대역폭.
소음 (첨단에 첨단)		65		mV
최대 산출 모자			1200년	μF

1.4 동 응답 특성

매개변수	분	Typ	최대	단위	주
산출 현재에서 변화하십시오		250		mV	50%에서 최대 75%에 50% Iout; (di/dt=0.1A/μs).
		250		mV	50%에서 최대 75%에 50% Iout; (di/dt=0.5A/μs).
동적인 회복 시간		200		µS
산출 오름 시간		50		Ms	90%에 vout 상승에 vin에서 출발
회전 떨어져 오버슛		5		%

1.5 기능 특성

매개변수	분	Typ	최대	단위	주
엇바꾸기 주파수	180	200	220	KHz
산출 전압 손질			10	Vout %	위로 손질
	5				아래로 손질
전압을 가능하게 하십시오			0.5	mA
(온/오프) 통제를 가능하게 하십시오 긍정적인 논리	2.5		10	Vdc	에 통제, 높은 논리 또는 뜨
	-0.5		1.5	Vdc	떨어져 통제, 논리
하중 초과 보호				%	현 방식, Pulsecurrent (100%년 raredload)
단락 보호			100	mΩ	회복부터 딸꾹질 형태,
과열 보호		105		℃
		90		℃	회복 점

1.6 고립 특성

매개변수	분	Typ	최대	단위	주
고립 전압			1500년	Vdc	산출에 입력
			1500년	Vdc	기초에에서
			500	Vdc	밖으로 기초에
고립 저항	100			MΩ	그것을 시험하는 500VDC에 atmosphericpressure와 R.H.가 90%일 때
고립 용량		1000년		pF

2. 일반적인 특성

매개변수	분	Typ	최대	단위	주
무게		30		Oz (g)
(산출되는) MTBF	1			MHrs	TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

3. 환경 특성

매개변수	분	Typ	최대	단위	주
작용 온도	-55		100	℃	기본적인 PCB 온도
저장 온도	-65		125	℃	주위 온도
온도 계수			±0.02	%/℃
습도	20		95	%R.H.

4. 기준 수락

매개변수	주
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. 전형적인 파 및 곡선

숫자 1: 명목상 산출 전압에 효율성 대 25°C.에 최소한, 명사류 및 최대 inputvoltage를 위해 loadcurrent.

숫자 2: 명목상 산출 전압 그리고 60%rated 힘에 효율성 대 25°C.의 주위 airtemperatures를 위한 기류 비율.

숫자 3: 0 LFMthrough의 기류 비율을 위한 최대 출력 전력 감세 곡선 vs.ambient 기온 1를 핀으로 꼿기 위하여 핀 3에서 흐르는 공기를 가진 400 LFM (명목상 입력 전압).

숫자 4: 명목상 inputvoltage 및 정격 부하 현재 (20 mV/div)에 산출 전압 잔물결. Loadcapacitance: 0.1μF 세라믹 축전기 및 10μFtantalum 축전기. 대역폭: 20 MHz.

숫자 5: 주위 온도는 25 ℃, 짐 (힘 13W)에 의해, 열 화상 진찰 지도 날라진 theload입니다.

숫자 6: 완전 부하에 대기병회전에 (200ms/div). 전 적용되는 입력 전압. Ch1: Vout (5V/div); Ch2: ON/OFFInput (2V/div)

숫자 7: 완전 부하에 폐쇄 낙하시간 (2 ms/div). Ch1: Vout (5V/div); Ch2: 온/오프 입력 (2V/div)

숫자 8: 단계 변화 inload 현재 ((최대) Iout의에 산출 전압 응답 50%-75%-50%; dI/dt =0.1A/μs). 짐 모자: 10μF, 100mΩ ESR tantalumcapacitor 및 1μF 세라믹 축전기. Ch1: Vout (100mV/div).

숫자 9: 단계 changein 짐 현재 ((최대) Iout의에 산출 전압 응답 50%-75%-50%: dI/dt =0.25A/μs). 짐 모자: 220μF, 30의 mΩ ESRtantalum 축전기 및 1μF 세라믹 모자. Ch1: Vout (100mV/div)

6. 육체적인 정보

6.1 기계적인 개략

주:

1. 다른 핀은 전부 0.6mm dia입니다

2. Pin4와 Pin6는 병렬 연결입니다. 사용자는 2 핀을 또는 연결하십시오 기능 Vout를 달성할 수 있었습니다 (+)

둘 다.

3. 포용력: 안으로 x.xx±0.02. (x.x±0.5mm) 안으로 .x.xxx±0.010. (x.xx±0.25mm)

6.2 Pin 지적

Pin 아니.	이름	기능
1	Vin (-)	부정적인 입력 전압
2	가능하게 하십시오	내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
3	Vin (+)	긍정적인 입력 전압
4	Vout (+)	긍정적인 산출 전압
5	Vout (-)	부정적인 산출 전압
6	Vout (+)	긍정적인 산출 전압
7	손질	산출 전압 손질
