신뢰도 군사력 공급 dc dc 변환기 30W는 15 볼트 XD30-12DB15-PECW를 출력했습니다

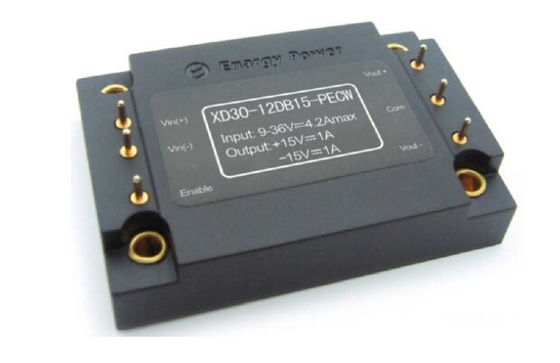

DC-DC 변환기 30W 산출 15V XD30-12DB15-PECW

특징:

넓은 입력 범위: 9-36 V

출력 전력: 30W

높은 변환 효율성: 90%

선 규칙에: ±1%

짐 규칙에: ±1%

입력의 밑에 전압 차단

산출에 현재 보호

딸꾹질 형태 단락 보호

산출 과전압 보호

(온/오프) 통제를 가능하게 하십시오

고립 전압: 1500Vdc

제품 개관:

성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 이 DC-DC 변환기 단위 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 높은

주파수 활동적인 죔쇠 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.

전기 특성

1.1 절대 최대 등급

매개변수	분	Typ	최대	단위	주
입력 전압			80	Vdc	지속, 비작동
			40	Vdc	지속, 운영하기
			80	Vdc	전류 전압,<100ms>
고립 전압			2000년	Vdc	산출에 입력
작용 온도	-55		100	℃	PCB 온도에 비추어
저장 온도	-65		115	℃
- Vin 전압을 가능하게 하십시오	-2		10	Vdc

1.2 특성을 입력하십시오

매개변수	분	Typ	최대	단위	주
작동 입력 전압 범위	9	28	36	Vdc
전압 범위를 시작하십시오	10	28	36	Vdc
의 밑에 전압 차단을 입력하십시오		8.5	8.9	Vdc	회복 점
	7.5	8.0		Vdc	점을 보호하십시오
최대 입력 현재			4.2	A	Vin 분, 완전 부하 산출
효율성		89		%	정격 입력; 정격 부하
대기 방산				W	짐 없음

1.3 산출 특성

매개변수	분	Typ	최대	단위	주
산출 전압 세트 포인트	+14.85	+15.00	+15.15	Vdc	+Vout	정격 입력 전압; 작은 짐
	-14.50	-15.00	-15.50	Vdc	- Vout
산출 전압 범위	+14.80	+15.00	+15.20	Vdc	+Vout
	-14.40	-15.00	-15.60	Vdc	- Vout
산출 현재 범위	0.2		1.0	A	+Vout
	0.2		1.0	A	- Vout
전압 규칙			±1	%	+Vout
			±4	%	- Vout
짐 규칙			±1	%	+Vout
			±4	%	- Vout
에 현재 산출 보호		1.2		A	+Vout	정격 출력 전압의 90%
		1.2		A	- Vout
산출 짧은 Circui 현재	0		5.0	A	+Vout
	0		5.0	A	- Vout
RMS		15		mV	+Vout	명목상 입력; 완전 부하; 20MHz의 대역폭
		15		mV	- Vout
첨단에 첨단		70		mV	+Vout
		70		mV	- Vout
에서 전기 용량 짐 기계			1800년	μF	+Vout
			1800년	μF	- Vout

1.4 동 응답 특성

매개변수	분	Typ	최대	단위	주
산출 현재에서 변화하십시오		400		mV	+Vout	change50%~75%~50% Ioutmax, di/dt= 0.1A/μS를 적재하십시오
		450			- Vout
		400		mV	+Vout	짐 change50%~75%~50% Ioutmax, di/dt= 0.5A/μS
		450			- Vout
동적인 회복 시간			300	저희
		5		Ms	90%에 vout 상승에 vin에서 출발
			5	%

1.5 기능 특성

매개변수	분	Typ	최대	단위	주
엇바꾸기 주파수	180	200	230	KHz
PIN 현재를 가능하게 하십시오			1	mA
가능하게 하십시오 (온/오프)	1		15	Vdc	에 통제, 높은 논리 또는 뜨
	-0.5		0.3	Vdc	떨어져 통제, 낮은 논리
과전압 보호	110		130	%	작은 짐
하중 초과 보호	110			%	현 방식, 맥박 현재 (100% 정격 부하)
단락 보호			65	mΩ	회복부터 딸꾹질 형태,

1.6 고립 특성

매개변수	분	Typ	최대	단위	주
고립 전압	1500년			Vdc	산출에 입력
	1500년			Vdc	기초에에서
	500			Vdc	밖으로 기초에
고립 저항	100			MΩ	그것을 시험하는 500VDC에 대기경우의 압력과 R.H.는 90%입니다
고립 용량		1000년		pF

일반적인 특성

매개변수	분	Typ	최대	단위	주
무게		50		g
MTBF	1			MHrs	TR-NWT-000332; 80% 짐, 300LFM, 40℃ Ta

환경 특성

매개변수	분	Typ	최대	단위	주
작용 온도	-55		100	℃	장시간의, 기본적인 PCB 온도
저장 온도	-65		115	℃	주위
온도 계수			±0.02	%/℃
습도	20		95	%R.H.

기준 수락

매개변수	주
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. 일 파

숫자 1: 명목상 산출 전압에 효율성 대 짐
최소한, 명사류 및 최대 입력을 위한 현재
25°C.에 전압.

숫자 2: 명목상 산출 전압 및 60%에 효율성
정격 출력 대 대기를 위한 기류 비율
25°C.의 온도.

숫자 3: 최대 출력 전력 감세 곡선 대.
0 LFM의 기류 비율을 위한 대기 온도
3를 핀으로 꼿기 위하여 핀 1에서 흐르는 공기를 가진 400 LFM를 통해
(명목상 입력 전압).

숫자 4: 명목상 입력 전압에 산출 전압 잔물결
그리고 정격 부하 현재 (20 mV/div). 짐 용량:
0.1μF 세라믹 축전기 및 10μF 탄탈 축전기.
대역폭: 20 MHz.

숫자 5: 완전 부하에 변환기의 열 작의
비율로의 흐르는 25°C 공기를 가진 현재 (30W)
200 LFM. 공기는 변환기의 맞은편에 흐르고 있습니다
1를 핀으로 꼿는 핀 3에서 (명목상 입력 전압).

숫자 6: 완전 부하에 변환기의 열 작의
비율로의 흐르는 25°C 공기를 가진 현재 (30W)
200 LFM. 공기는 변환기의 맞은편에 흐르고 있습니다
입력에서 산출 (명목상 입력 전압)에.

숫자 7: 완전 부하에 대기병회전에 (저항하는 짐)
(10 ms/div). 전 적용되는 입력 전압.
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: 온/오프 입력 (1V/div)

숫자 8: 완전 부하에 폐쇄 낙하시간 (10 ms/div).
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: 온/오프 입력 (1V/div)

숫자 9: 안으로 단계 변화에 산출 전압 응답
짐 현재 ((최대) Iout의 50%-75%-50%; dI/dt =
0.5A/μs). 짐 모자: 10μF의 100개의 mΩ ESR 탄탈
축전기와 0.1μF 세라믹 축전기. Ch 1: Vout
(200mV/div).

숫자 10: 짐에 있는 단계 변화에 산출 전압 응답

현재 ((최대) Iout의 50%-75%-50%: dI/dt = 0.5A/μs).

짐 모자: 10μF의 30의 mΩ ESR 탄탈 축전기

0.1μF 세라믹 모자. Ch 1: Vout (200mV/div).

6.Physical 정보
6.1 기계적인 개략

주:

1. 모든 핀은 1.02mm dia.입니다.
2. 포용력: x.x ±0.5mm, x.xx ±0.25mm

6.2 Pin 지적

Pin 아니.	이름	기능
1	가능하게 하십시오	내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.
2	Vin (-)	부정적인 입력 전압
3	Vin (+)	긍정적인 입력 전압
4	Vout (+)	긍정적인 산출 전압
5	Com	지상
6	Vout (-)	부정적인 산출 전압
