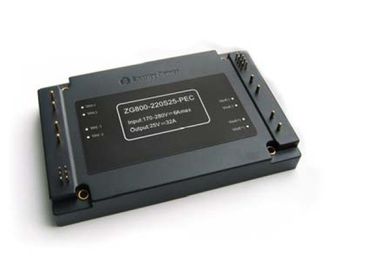

군사력 공급 800W 산출 25V ZG800-220S25-PEC

주요 특징

출력 전력: 800W

넓은 입력 범위: 170-280Vdc

높은 변환 효율성: 93%까지

±0.5%에 선 규칙

±0.5%에 짐 규칙

조정 동작 주파수

고립 전압: 2000V

20 단위에 부하 공유

(온/오프) 통제를 가능하게 하십시오

하중 초과 보호를 출력하십시오

딸꾹질 형태 단락 보호

과열 보호

입력의 밑에 전압 차단

산출 전압 손질: ±5%

제품 개관

성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 이 DC-DC 변환기 단위 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 고주파 활동적인 죔쇠 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.

제품 소개

ZG 시리즈는 기업 비표준 벽돌 포장 크기를 사용하는 자주적으로 통제한 단 하나 산출 변환기입니다. 아주 고능률은 열 분산을 극소화하고 극단적으로 고성능 조밀도를 허용하기 위하여 동시 개정 및 혁신적인 건축 디자인을 이용하는 ENARGY CORP에 의하여 특허가 주어진 지세학의 결과입니다. 변환기에 의해 낭비된 힘은 이렇게 낮습니다 때문에 비용을, 무게, 고도 저장하는 열 싱크가 요구되지 않다, 그리고 신청

노력. 힘과 통제 분대 전부는 믿을 수 있는 제품의 결과로 highyield 표면 산 기술을 가진 다중층 PCB 기질에, 거치됩니다.

1. 전기 특성

전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다. Ta=25oC에 모든 자료 테스트는 특별한 정의를 제외합니다.

1.1 절대 최대 등급

매개변수

Typ

최대

단위

입력 전압

300

Vdc

지속, 비작동

280

Vdc

지속, 운영하기

300

Vdc

작동 일시적인 보호,<100ms>

고립 전압

2000년

Vdc

산출에 입력

작용 온도

-55

100

저장 온도

-65

115

Vin- 전압에 가능하게 하십시오

-2.0

10

Vdc

1.2 특성을 입력하십시오

매개변수

Typ

최대

단위

입력 전압 범위

170

220

280

Vdc

지속

의 밑에 전압 차단

165

169

Vdc

문턱회전에; 사소 짐

125

150

Vdc

회전 떨어져 문턱; 절반 짐

최대 입력 현재

6

A

완전 부하; 170Vdc 입력

효율성

93

%

완전 부하; 등급 입력 전압;

숫자 1-2

무능한 입력 현재

20

mA

핀 낮은것을 가능하게 하십시오

외부 입력을 추천하십시오

용량

100

μF

전형적인 ESR 0.1-0.2Ω

1.3 산출 특성

매개변수

Typ

최대

단위

산출 전압 세트 포인트

24.75

25.00

25.25

Vdc

명목상 입력; 최소한도 짐

산출 전압 범위

24.5

25.00

25.5

Vdc

산출 현재 범위

0.5

32

A

열 감세에 주제; 숫자 5-6

선 규칙

±0.02

±0.5

%

고압선에 낮은 선; 완전 부하

짐 규칙

±0.02

±0.5

%

완전 부하에 최소한도 짐; 명목상 입력

온도 조절

±0.01

±0.02

%/°C

조작 온도 범위에

현재 한계

35.2

41

45

A

명사류의 산출 전압 95%

단락 현재

0.5

41

45

A

산출 전압 <800 mV="">

잔물결 (RMS)

60

mV

명목상 입력; 완전 부하; 20 MHz

대역폭, 숫자 11

소음 (첨단에 첨단)

250

mV

최대 산출 모자.

5000

μF

명목상 입력; 완전 부하

산출 전압 손질

±5

%

명목상 입력; 완전 부하; 25°C

1.4 동 응답 특성

매개변수

Typ

최대

단위

산출 현재에서 변화하십시오

(di/dt= 0.1A/μs)

1300년

mV

5 50%에서 최대 75%에 50% Iout. 숫자 9

산출 현재에서 변화하십시오

(di/dt= 2.5A/μs)

1500년

mV

50%에서 최대 75%에 50% Iout. 숫자 10

정착(settle) 시간

400

μS

안에서 1% Vout nom에.

시간회전 에

20

Ms

완전 부하; Vout=90% nom. 숫자 7

폐쇄 낙하시간

300

Ms

완전 부하; Vout=10% nom. 숫자 8

산출 전압 오버슛

5

%

1.5 특징 특성

매개변수

Typ

최대

단위

엇바꾸기 주파수

180

200

220

KHz

정식 단계 및 고립 단계

손질 (Pin21)

보십시오 부 7.4 전압 손질 (Pin21)를

전압 손질을 출력하십시오

5

%

위로 손질, 손질 Pin toVout (-)

5

%

아래로 손질, Vout에 손질 Pin (+)

가능하게 하십시오 (온/오프) 통제 (Pin11)를

부 7.1를 보십시오

전압을 가능하게 하십시오

근원 현재를 가능하게 하십시오

2

Vdc

핀 뜨를 가능하게 하십시오

1

mA

(온/오프) 통제를 가능하게 하십시오

긍정적인 논리

2.5

10

Vdc

에 통제, 높은 논리 또는 뜨

-0.5

0.2

Vdc

떨어져 통제, 낮은 논리

하중 초과 보호

110

120

140

%

, 맥박 맥박 현재에 의하여 현 방식

한계 문턱, (%Rated 짐)

단락 보호

20

유형: 비 걸쇠를 거는 딸꾹질 형태,

자동 회복, 문턱, 단락

저항

과열

보호

115

유형: 의 자동 회복 비 걸쇠를 걸기;

문턱, PCB 온도

15

히스테리시스

1.6 고립 특성

매개변수

Typ

최대

단위

고립 전압

2000년

Vdc

산출에 입력

2000년

Vdc

기초에 입력

500

Vdc

기초에 산출

고립 저항

100

그것을 시험하는 500Vdc에 대기압 및 R.H.가 90%일 때

고립 용량

1000년

pF

2. 일반적인 특성

매개변수

Typ

최대

단위

무게

11.3(320)

Oz (g)

캡슐에 넣는

(산출되는) MTBF

1

MHrs

TR-NWT-000332; 80% 짐, 300LFM,

40℃ Ta

3. 환경 특성

매개변수

Typ

최대

단위

작용 온도

-55

+100

장시간의, 기본적인 PCB 온도

저장 온도

-65

+115

주위

온도 계수

±0.02

%/℃

습도

20

95

%R.H.

불응식 상대 습도

4. 기준 수락

매개변수

UL/cUL60950

EN60950

GB4943

바늘 화염 시험 (IEC 695-2-2)

전체 집합에 시험하십시오; 널 & 고분고분한 플라스틱 분대 UL94V-0

IEC 61000-4-2

5. 자격 명세

매개변수

진동

10-55Hz 청소, 1 min./청소, 3 축선을 위한 120의 청소

기계적인 충격

x에 있는 100g 분, 2개의 하락 및 y-축, z 축선에 있는 1개의 하락

(작업 중) 감기

IEC60068-2-1 광고

습기찬 열

IEC60068-2-67 Cy

온도 순환

-40°C에 100°C의 경사로 15°C/min., 500 주기

힘/열 순환

Vin = 최대에 분, 완전 부하, 100개 주기

디자인 Marginality

Tmin-10°C에 Tmax+10°C, 5°C는 최대에, Vin = 분, 0-105% 짐 족답합니다

수명 시험

95%는 Vin와 짐의 점, 1000 시간 감세에 단위를 평가했습니다

Solderability

IEC60068-2-20

6. 전형적인 파 및 곡선

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 0

숫자 1: 명목상 산출 전압에 효율성 대 Ta= 25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 1

숫자 2: 명목상 산출 전압에 전력 흩어지기 대 Ta=25°C.에 최소한, 명사류 및 최대 입력 전압을 위한 짐 현재.

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 2

숫자 3: 산출 전압 vs.output 현재. (명목상 입력 전압).

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 3

숫자 4: . 최대 산출 현재 대 입력 전압.

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 4

숫자 5: 최대 출력 전력 감세 곡선 대 0 LFM에서 4를 핀으로 꼿기 위하여 핀 1까지에서 흐르는 공기를 가진 800 LFM의 기류 비율을 위한 대기 온도 (명목상 입력 전압).

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 5

숫자 6: 800 LFM의 비율로 흐르는 25°C 공기를 가진 완전 부하 현재 (800W)에 변환기의 열 작의. 공기는 핀 1에서 변환기의 맞은편에 4를 핀으로 꼿기 위하여 흐르고 있습니다 (명목상 입력 전압).

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 6

숫자 7: 완전 부하에 대기병회전에 (저항하는 짐) (20 ms/div). 전 적용되는 입력 전압. Ch 1: Vout (10V/div). Ch 2: 온/오프 입력 (1V/div).

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 7

숫자 8: 완전 부하에 폐쇄 낙하시간 (400 μs/div). Ch 1: Vout (10V/div). Ch 2: 온/오프 입력 (1V/div).

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 8

숫자 9: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%; dI/dt = 0.1A/μs). 짐 모자: 10μF, 100개의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 축전기. Ch 1: Vout (1V/div).

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 9

숫자 10: 짐 현재 ((최대) Iout의에 있는 단계 변화에 산출 전압 응답 50%-75%-50%: dI/dt = 2.5A/μs). 짐 모자: 10μF, 30의 mΩ ESR 탄탈 축전기 및 1μF 세라믹 모자. Ch 1: Vout (1V/div).

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 10

숫자 11: 명목상 입력 전압 및 정격 부하 현재 (100mV/div)에 산출 전압 잔물결. 짐 용량: 1μF 세라믹 축전기 및 10μF 탄탈 축전기. 대역폭: 20 MHz.

7. 육체적인 정보

7.1 기계적인 개략

군사력은 산출을 25의 볼트 ZG800-220S25-PEC 공급합니다 11

주:

1. 핀은 어깨 없이 1-8 0.6" (1.52mm) dia.입니다.

2. 핀은 9-22 0.025" (0.64mm) 사각입니다.

3. Pin 9에 14는 Vin에 참조 사항를 붙였습니다 (-). Pin 15에 느끼기 위하여 참조 사항를 붙이는 22 (-).

4. 포용력: 안으로 x.xx ±0.02. (x.x ±0.5mm), 안으로 x.xxx ±0.010. (x.xx ±0.25mm).

7.2 Pin 지적

Pin 아니.

이름

기능

1

Vin (+)

긍정적인 입력 전압

2

Vin (+)

긍정적인 입력 전압

3

Vin (-)

부정적인 입력 전압

4

Vin (-)

부정적인 입력 전압

5

Vout (-)

부정적인 산출 전압

6

Vout (-)

부정적인 산출 전압

7

Vout (+)

긍정적인 산출 전압

8

Vout (+)

긍정적인 산출 전압

9

상전이

입력을 현재 잔물결을 감소시키고 짐 과도 응답 시간을 감소시키는 것은 반영했습니다

10

TSB

열 폐쇄 버스

11

가능하게 하십시오

내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다.

12

Sync 에서

동작 주파수는 200KHz에 놓이고에 의해 동기화될 수 있습니다

핀Sync 에서와 지상 (-) Vin 사이에서 연결되는 외부 시계.

13

Vaux

보조 산출 전압

14

임시 직원.

감시자

사용 없음

15

Sync 밖으로

이 핀은 감 (-) 핀에 참조 사항를 붙인 클럭 신호를 포함합니다.

16

ORing FET

드라이브

FET 드라이브 핀은 주요 산출의 위 10V의 직류 전압을 대략 제공합니다

17

공유

2개 이상 단위는 과다한 가동을 위해 또는 추가 평행으로 운영할 수 있습니다

소요 전력.

18

좋은 힘

힘 좋은 핀은 단위의 가동 상태를 나타냅니다

19

현재

감시자

산출 현재는 이 핀에서 측정될 수 있습니다.

20

감 (-)

부정적인 먼 감. Vout에 감이 (-) (-) 연결되고 또는 좌로 열릴지도 모릅니다.

21

손질

산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오.

22

느끼십시오 (+)

긍정적인 먼 감. Vout에 감이 (+) (+) 연결되고 또는 좌로 열릴지도 모릅니다.
