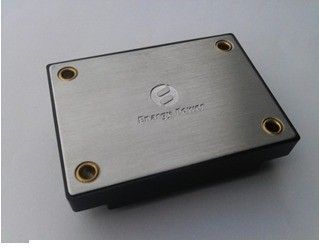

산업 전력 공급 40W 산출 12V/3.33A XX40-24S12-PEC
주요 특징
출력 전력: 40W
넓은 입력 범위: 18-36VDC
높은 변환 효율성: 90%까지
±1%에 선 규칙
±1%에 짐 규칙
조정 동작 주파수
고립 전압: 1,500V
(온/오프) 통제를 가능하게 하십시오
의 밑에 전압 차단을 입력하십시오
전압 손질을 출력하십시오: ±8% Vout
제품 개관
성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 이 DC-DC 변환기 단위 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다.
절대 최대 등급
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
입력 전압 |
|
|
50 |
Vdc |
지속, 비작동 |
|
|
|
40 |
Vdc |
지속, 운영하기 |
|
|
|
|
50 |
Vdc |
작동 일시적인 보호,<100ms> |
|
|
고립 전압 |
|
|
2000년 |
Vdc |
산출에 입력 |
|
작용 온도 |
-40 |
|
100 |
℃ |
바닥판 온도 |
|
저장 온도 |
-55 |
|
115 |
℃ |
|
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
입력 전압 범위 |
18 |
24 |
36 |
Vdc |
|
|
의 밑에 전압 차단 |
|
|
17.9 |
Vdc |
회전 - 문턱, 절반 짐에 - |
|
15.0 |
|
|
Vdc |
회전 - 문턱, 절반 짐 떨어져 - |
|
|
최대 입력 현재 |
|
|
3.0 |
A |
완전 부하, 사소 입력 |
|
효율성 |
|
90 |
|
% |
명목상 입력; 완전 부하 |
|
외부 입력 용량을 추천하십시오 |
|
100 |
|
uF |
전형적인 ESR 0.1-0.2Ω |
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 전압 세트 포인트 |
11.88 |
12.00 |
12.12 |
Vdc |
명목상 입력; 절반 짐 |
|
산출 전압 범위 |
11.76 |
12.00 |
12.24 |
Vdc |
|
|
산출 현재 범위 |
0 |
|
3.33 |
A |
|
|
선 규칙 |
|
|
±1 |
% |
고압선에 낮은 선; 완전 부하 |
|
짐 규칙 |
|
|
±1 |
% |
완전 부하에 짐 없음; 명목상 입력 |
|
온도 조절 |
|
|
±0.02 |
%/°C |
조작 온도 범위에 |
|
현재 한계 |
3.5 |
|
6.5 |
A |
명사류의 산출 전압 90% |
|
소음 (첨단에 첨단) |
|
|
120 |
mV |
|
|
최대 산출 모자. |
|
|
3000 |
μF |
완전 부하 |
동 응답 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 현재에서 변화하십시오 (di/dt= 0.1A/us) |
|
|
±400 |
mV |
50%에서 최대 75%에 50% Iout |
|
산출 현재에서 변화하십시오 (di/dt= 2.5A/us) |
|
|
±400 |
mV |
50%에서 최대 75%에 50% Iout |
|
정착(settle) 시간 |
|
|
300 |
저희 |
안에서 1% Vout nom에. |
|
산출 전압 오버슛 |
|
|
5 |
% |
|
기능 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
엇바꾸기 주파수 |
180 |
200 |
230 |
KHz |
|
|
산출 전압 손질 |
|
|
10 |
% |
위로 손질, 손질 Pin에 (+) Vout. |
|
|
|
8 |
% |
아래로 손질, 손질 Pin에게 Com, |
|
|
근원 현재를 가능하게 하십시오 |
|
|
1 |
mA |
|
|
(온-오프 통제) 긍정적인 논리를 가능하게 하십시오 |
1 |
|
15 |
Vdc |
에 통제, 높은 논리 또는 뜨 |
|
-0.5 |
|
0.3 |
Vdc |
떨어져 통제, 낮은 논리 |
|
|
단락 보호 |
|
|
10 |
mΩ |
유형: 딸꾹질 형태, 자동 회복, 단락 저항 |
고립 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
고립 전압 |
1,500 |
|
|
Vdc |
산출, 1mA에 입력 |
|
1500년 |
|
|
Vdc |
바닥판, 1mA에 입력 |
|
|
500 |
|
|
Vdc |
바닥판, 1mA에 산출 |
|
|
고립 저항 |
100 |
|
|
MΩ |
그것을 시험하는 500VDC에 대기압 및 R.H.가 90%일 때 |
|
고립 용량 |
|
1000년 |
|
pF |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
-40 |
|
+100 |
℃ |
장시간, 바닥판 온도 |
|
저장 온도 |
-55 |
|
+115 |
℃ |
주위 |
|
온도 계수 |
|
|
±0.02 |
%/℃ |
|
|
습도 |
20 |
|
96 |
%R.H. |
불응식 상대 습도 |
|
고도 |
|
|
3000 |
m |
|
추천된 전형적인 신청
숫자 1: 전형적인 신청 회로 (영구히 가능하게 되는 부정 논리 단위,).
|
지명자 |
가치 |
Spec. |
|
C1~C5 |
1uF |
SMD1210-100V-X7R |
|
C6 |
100nF |
SMD1210-100V-X7R |
|
C8~C11 |
100nF |
SMD2220-1000V-X7R |
|
L1, L2 |
2.4uH |
ACM1211-701-2PL-TL01 |
|
C7 |
470uF |
전해질 축전기 (100V) |
|
C12 |
220uF |
전해질 축전기 (63V) |
기계적인 개략
주:
1. 모든 핀은 0.040" (1.02mm) dia.입니다.
2. 포용력: 안으로 x.xx ±0.02. (x.x ±0.5mm)
안으로 x.xxx ±0.010. (x.xx ±0.25mm)
Pin 지적
|
Pin 아니. |
이름 |
기능 |
|
1 |
가능하게 하십시오 |
내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다. |
|
2 |
Vin (-) |
부정적인 입력 전압 |
|
3 |
Vin (+) |
긍정적인 입력 전압 |
|
4 |
Vout (+) |
긍정적인 산출 전압 |
|
5 |
Com |
부정적인 산출 전압 |
|
6 |
손질 |
산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오. |
