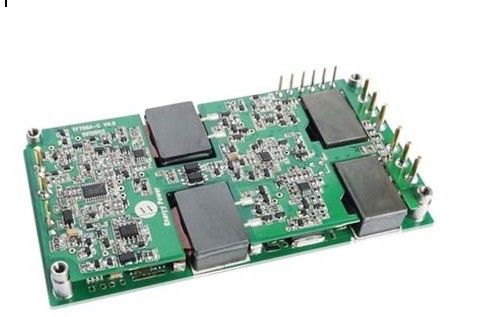

산업 전력 공급 700W 산출 28V/25A TF700-48S28-NOC
주요 특징
출력 전력: 700W
넓은 입력 범위: 36-72VDC
높은 변환 효율성: 93%까지
±1%에 선 규칙
±1%에 짐 규칙
조정 동작 주파수
고립 전압: 1,500V
(온/오프) 통제를 가능하게 하십시오
하중 초과 보호를 출력하십시오
과전압 보호를 출력하십시오
딸꾹질 형태 단락 보호
과열 보호
입력의 밑에 전압 차단
UL94V-0에 의하여 화염 지체되는 등급
제품 개관
이 DC-DC 변환기 단위 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
·전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다.
입력 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
입력 전압 범위 |
36 |
48 |
72 |
Vdc |
지속 |
|
최대 입력 현재 |
|
|
24 |
A |
완전 부하, 사소 입력 |
|
대기 입력 현재 |
|
|
0.2 |
A |
짐 없음 |
|
효율성 |
92 |
|
|
% |
|
|
외부 입력 용량을 추천하십시오 |
470 |
|
|
uF |
ESR 0.1-0.2R |
산출 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 전압 범위 |
27.72 |
28.00 |
28.28 |
Vdc |
|
|
산출 현재 범위 |
0 |
|
25 |
A |
|
|
선 규칙 |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
|
짐 규칙 |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
|
전반적인 산출 전압 |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
|
소음 (첨단에 첨단) |
|
120 |
250 |
mV |
20 MHz 대역폭. 충분히 평가된 현재에 10uF 전해질 축전기 그리고 0.1uF 세라믹 축전기를 가진 산출. |
|
최대 산출 모자. |
1000년 |
3300 |
6000 |
μF |
2000uF는 때 Ta≤-5℃ 추천합니다 |
|
산출 전압 손질 |
22 |
|
32 |
Vdc |
명목상 입력; 완전 부하; 25°C |
동 응답 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
산출 현재에서 변화하십시오 (di/dt= 0.1A/us) |
|
|
850 |
mV |
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax 또는 50%에서 최대 75%에 50% Iout |
|
정착(settle) 시간 |
|
400 |
|
저희 |
안에서 1% Vout nom에. |
|
산출 전압 오버슛 |
|
|
5 |
% |
|
기능 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
엇바꾸기 주파수 |
240 |
255 |
270 |
KHz |
|
|
산출 전압 손질 |
|
|
32 |
Vdc |
위로 손질, 손질 Pin에 (+) Vout. |
|
22 |
|
|
Vdc |
아래로 손질, 손질 Pin에 (-)Vout. |
|
|
근원 현재를 가능하게 하십시오 |
|
|
5 |
mA |
|
|
(온-오프 통제) 긍정적인 논리를 가능하게 하십시오 |
3.5 |
|
15 |
Vdc |
에 통제, 높은 논리 또는 뜨 |
|
-0.3 |
|
1.5 |
Vdc |
떨어져 통제, 낮은 논리 |
|
|
보조 전원 공급 |
8 |
|
15 |
Vdc |
지속적인 근원 current≤25mA |
|
작동 상태 탐지 (IOG) |
|
|
|
|
단위가 고장날 경우의 단위가 좋고, 높은 임피던스일 경우의 낮은 임피던스 |
|
의 밑에 전압 차단 |
32.0 |
|
35.9 |
Vdc |
회전 - 문턱에 - |
|
31.0 |
|
35.0 |
Vdc |
회전 - 문턱 떨어져 - |
|
|
하중 초과 보호 |
110 |
125 |
150 |
% |
, 맥박 맥박 현재 한계 문턱에 의하여 현 방식, (%Rated 짐) |
|
산출 과전압 보호 |
33 |
|
36 |
Vdc |
딸꾹질 형태, 자동 회복 |
|
과열 보호 |
100 |
105 |
110 |
℃ |
자동 회복, Basepalte 온도 |
|
|
10 |
|
℃ |
히스테리시스 |
고립 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
고립 전압 |
1500년 |
|
|
Vdc |
산출, 누설 current≤1mA에 입력 |
|
1000년 |
|
|
Vdc |
기본 격판덮개에 입력, 누설 current≤1mA |
|
|
500 |
|
|
Vdc |
기본 격판덮개에 산출, 누설 current≤1mA |
|
|
고립 저항 |
10 |
|
|
MΩ |
그것을 시험하는 500VDC에 대기압 및 R.H.가 90%일 때 |
|
고립 용량 |
|
1000년 |
|
pF |
|
일반적인 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
무게 |
|
|
200 |
g |
|
|
MTBF |
250,000 |
|
|
Hrs |
|
환경 특성
|
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
|
작용 온도 |
-40 |
|
85 |
℃ |
장시간의, 기본적인 palte 온도 |
|
저장 온도 |
-55 |
|
115 |
℃ |
주위 |
|
습도 |
20 |
|
90 |
%R.H. |
|
기계적인 개략
Pin 지적
|
Pin 아니. |
이름 |
기능 |
|
1 |
Vin (-) |
부정적인 입력 전압 |
|
2 |
Vin (+) |
긍정적인 입력 전압 |
|
3 |
온/오프 |
네거티브는 통제를 가능하게 합니다 |
|
4 |
ON/OFF+ |
확실성은 통제를 가능하게 합니다 |
|
5 |
Vout+ |
긍정적인 산출 전압 |
|
6 |
Vout- |
부정적인 산출 전압 |
|
7 |
S- |
부정적인 먼 감. 감은 Vout에 (-) 연결해야 합니다 (-) |
|
8 |
S+ |
긍정적인 먼 감. 감은 Vout에 (+) 연결해야 합니다 (+) |
|
9 |
손질 |
산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오. |
|
10 |
PC |
현재 공유 |
|
11 |
IOG |
작동 상태 탐지 |
|
12 |
보조 |
보조 전원 공급 |
