Gaoxin 공업 단지, Guangming 새로운 지역, 심천 시, 광동성, 중국 | Angelwang66@126.com |
원래 장소: | 중국 |
브랜드 이름: | Enargy |
모델 번호: | XX30-24S24-PEC |
최소 주문 수량: | 1PCS |
---|---|
가격: | Negotiation |
배달 시간: | 1-8 주 |
지불 조건: | 협상 |
공급 능력: | 15000Pcs/week |
하이 라이트: | 산업 전력 공급,고립된 전력 공급 |
---|

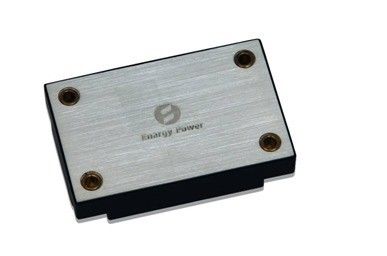

산업 전력 공급 30W 산출 24V/1.25A XX30-24S24-PEC
주요 특징
출력 전력: 30W
넓은 입력 범위: 18-36VDC
높은 변환 효율성: 92%까지
±1%에 선 규칙
±1%에 짐 규칙
조정 동작 주파수
고립 전압: 1,500V
(온/오프) 통제를 가능하게 하십시오
하중 초과 보호를 출력하십시오
딸꾹질 형태 단락 보호
과열 보호
입력의 밑에 전압 차단
산출 전압 손질: ±10% Vout
제품 개관
성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 이 DC-DC 변환기 단위 사용 진보된 힘 가공의, 통제 그리고 포장 기술. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.
전기 특성
·전기 특성은 입력 전압, 산출 짐 및 기본 격판덮개 온도의 가득 차있는 운영 범위에, 특별한 다른 규정이 없는한 적용합니다. 모든 온도는 기본 격판덮개의 센터에 작용 온도를 나타납니다.
절대 최대 등급
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
고립 전압 |
|
|
1500년 |
Vdc |
산출에 입력 |
작용 온도 |
-40 |
|
+100 |
℃ |
|
저장 온도 |
-55 |
|
+125 |
℃ |
|
입력 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
입력 전압 범위 |
18 |
24 |
36 |
Vdc |
지속 |
의 밑에 전압 차단 |
15.5 |
|
16.8 |
Vdc |
절반 짐 |
16.9 |
|
17.8 |
Vdc |
절반 짐 |
|
최대 입력 현재 |
|
|
2.0 |
A |
완전 부하, 18V 입력 |
효율성 |
91 |
|
|
% |
완전 부하 |
외부 입력 용량을 추천하십시오 |
|
100 |
|
uF |
전형적인 ESR 0.1-0.2Ω |
산출 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
산출 전압 세트 포인트 |
|
24.00 |
|
|
명목상 입력; 짐 없음; 25℃ |
산출 전압 범위 |
23.76 |
|
24.24 |
Vdc |
|
산출 현재 범위 |
0.1 |
|
1.25 |
A |
|
선 규칙 |
|
±1 |
|
% |
고압선에 낮은 선; 완전 부하 |
짐 규칙 |
|
±1 |
|
% |
완전 부하에 짐 없음; 명목상 입력 |
현재 한계 |
0.1 |
|
1.25 |
A |
명사류의 산출 전압 95% |
잔물결 (RMS) |
|
50 |
|
mV |
명목상 입력; 완전 부하; 20 MHz 대역폭; |
소음 (첨단에 첨단) |
|
150 |
|
mV |
|
최대 산출 모자. |
|
|
1500년 |
μF |
명목상 입력; 완전 부하 |
산출 전압 손질 |
|
|
±10 |
% |
명목상 입력; 완전 부하; 25°C |
동 응답 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
산출 현재에서 변화하십시오 (di/dt= 0.1A/us) |
|
|
720 |
mV |
50%에서 최대 75%에 50% Iout |
산출 현재에서 변화하십시오 (di/dt= 2.5A/us) |
|
|
720 |
mV |
50%에서 최대 75%에 50% Iout |
정착(settle) 시간 |
|
300 |
400 |
저희 |
안에서 1% Vout nom에. |
시간회전 에 |
|
|
50 |
Ms |
완전 부하; Vout=90% nom. |
폐쇄 낙하시간 |
|
|
20 |
Ms |
완전 부하; Vout=10% nom. |
산출 전압 오버슛 |
|
|
5 |
% |
|
기능 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
엇바꾸기 주파수 |
180 |
|
230 |
KHz |
정식 단계 및 고립 단계 |
손질 (Pin6) |
보십시오 부 3.2 전압 손질 (Pin6)를 |
||||
전압 손질을 출력하십시오 |
|
|
10 |
% |
위로 손질, 손질 Pin에 (-)Vout. |
|
|
10 |
% |
아래로 손질, 손질 Pin에 (+) Vout. |
|
가능하게 하십시오 (온/오프) 통제 (Pin2)를 |
부 3.2를 보십시오 |
||||
근원 현재를 가능하게 하십시오 |
|
|
10 |
mA |
|
(온-오프 통제) 긍정적인 논리를 가능하게 하십시오 |
1.0 |
|
15 |
Vdc |
에 통제, 높은 논리 또는 뜨 |
-0.5 |
|
0.3 |
Vdc |
떨어져 통제, 낮은 논리 |
|
단락 보호 |
|
|
10 |
mΩ |
유형: 딸꾹질 형태, 자동 회복, 단락 저항 |
고립 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
고립 전압 |
1,500 |
|
|
Vdc |
산출에 입력 |
1500년 |
|
|
Vdc |
기초에 입력 |
|
500 |
|
|
Vdc |
기초에 산출 |
|
고립 저항 |
100 |
|
|
MΩ |
그것을 시험하는 500VDC에 대기압 및 R.H.가 90%일 때 |
환경 특성
매개변수 |
분 |
Typ |
최대 |
단위 |
주 |
작용 온도 |
-40 |
|
+100 |
℃ |
장시간의, 기본적인 PCB 온도 |
저장 온도 |
-55 |
|
+125 |
℃ |
주위 |
습도 |
20 |
|
90 |
%R.H. |
불응식 상대 습도 |
기계적인 개략
주:
1. 모든 핀은 0.040" (1.02mm) dia입니다
2. 포용력: 안으로 x.xx ±0.02. (x.x ±0.5mm)
안으로 x.xxx ±0.010. (x.xx ±0.25mm)
Pin 지적
Pin 아니. |
이름 |
기능 |
1 |
가능하게 하십시오 |
내부와 더불어 Vin에 변환기를, 참조 사항를 붙여 (-), 이따금 도는 TTL 입력은 끌어 당깁니다. |
2 |
Vin (-) |
부정적인 입력 전압 |
3 |
Vin (+) |
긍정적인 입력 전압 |
4 |
Vout (+) |
긍정적인 산출 전압 |
5 |
Vout (-) |
부정적인 산출 전압 |
6 |
손질 |
산출 전압 손질. 손질 핀을 명목상 산출 전압을 위해 열려있는 남겨두십시오. |
