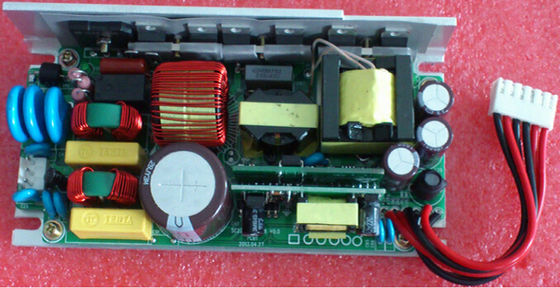

224W는 전면 전압 보호 SC224-220S28를 가진 28V AC-DC 변환기 전력 공급을 출력했습니다

224W는 전면 전압 보호 SC224-220S28를 가진 28V AC-DC 변환기 전력 공급을 출력했습니다

  • 224W는 전면 전압 보호 SC224-220S28를 가진 28V AC-DC 변환기 전력 공급을 출력했습니다
224W는 전면 전압 보호 SC224-220S28를 가진 28V AC-DC 변환기 전력 공급을 출력했습니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Enargy
모델 번호: SC224-220S28
결제 및 배송 조건:
최소 주문 수량: 1PCS
가격: Negotiation
배달 시간: 1-8 주
지불 조건: 협상
공급 능력: 15000Pcs/week
접촉
상세 제품 설명
하이 라이트:

DC 전원 공급 장치 교류

,

ac dc 변환기 전력 공급

AC-DC 전력 공급 224W 산출 28V SC224-220S28

주요 특징

AC 입력 범위: 140~300Vac

단 하나 산출: 28V/8A

고능률: 88%

선 규칙: ≤±3%

짐 규칙: ≤±3%

낮은 ripple&noise: ≤150mV

동력 인자: 95%

단락 보호

현재 보호에 산출

전압 보호에 산출

전압 보호에 입력

전압 차단의 밑에 입력

AC 가동 신호

자연 냉각하십시오

고분고분한 RoHS

UL94V-0에 의하여 화염 지체되는 등급

제품 개관

이 AC-DC 변환기 사용은 성숙한 힘 분대의 성과, 융통성, 신뢰도 및 비용 유효성을 제공하기 위하여 힘 가공의, 통제 그리고 포장 기술을 전진했습니다. 고주파 엇바꾸기는 저잡음과 고능률을 고성능 조밀도를 제공합니다.

전기 특성

입력 특성

매개변수

Typ

최대

단위

정격 입력 전압

200

220

240

Vac

AC 입력 전압 범위

140

300

Vac

정격 AC 입력 주파수

50/60

Hz

AC 입력 주파수 영역

47

63

Hz

최대. 입력 현재

2.5

A

완전 부하 사소 입력 전압

입력 돌입 현재

30

A

최대. 입력 전압, 25℃, 첫번째 시작

효율성

AC 입력

88

%

정격 입력 전압, 정격 부하

동력 인자

95

%

산출 특성

매개변수

Typ

최대

단위

산출 전압 범위

28V

27.5

28

28.5

Vdc

산출 현재 범위

28V

0

8

A

선 규칙

±3

%

짐 규칙

±3

%

온도 조절

±0.02

%/°C

조작 온도 범위에

잔물결 & 소음

28V

150

mV

완전 부하 정격 입력, 20 MHz 대역폭

동 응답

탈선

±5

%

25%에서, 50%에서 75%에 최대 50% Iout, 1A/us에 50% 최대 25% Iout

정착(settle) 시간

500

저희

오름 시간회전 에

50

Ms

완전 부하, 10%~90% Vout

지연 시간회전 에

8

s

완전 부하 220Vac

산출 전압 오버슛

±5

%

산출 용량

3000

μF

보호 특성

매개변수

Typ

최대

단위

전압의 밑에 입력은 밖으로 잠급니다

전압 문턱회전 에

130

145

Vac

회전 떨어져 전압 문턱

115

130

Vac

전압 보호에 입력

전압을 보호하십시오

300

320

Vac

회복 전압

280

300

Vac

전압 보호에 산출

32

35

Vdc

딸꾹질

하중 초과 보호 산출

9

12

A

딸꾹질

단락 보호

10

딸꾹질

일반적인 특성

매개변수

Typ

최대

단위

MTBF

250

KHrs

완전 부하 정격 입력, 25℃

무게

1000년

g

환경 특성

매개변수

Typ

최대

단위

작용 온도

-40

+85

저장 온도

-40

+85

상대 습도

10

95

%

저장 습도

105

93

%

고도

3000

m

대기압

70K

106K

Pa

안전 특성

매개변수

Typ

최대

단위

고립 전압

산출에 입력

1500년

Vac

10mA/1min, 호광을이루고는 및 고장

지상에 입력

1500년

Vac

지상에 산출

500

Vdc

10mA/1min, 호광을이루고는 및 고장

고립 저항

산출에 입력

10

500Vdc/1min의 정상 대기압, 90% 습도

지상에 입력

10

지상에 산출

10

신호와 스위치

품목

기능

전압 경보의 밑에 산출

전압 경보의 밑에 산출은 논리로 (5V±0.2V) 때 산출 전압 강하 90%에 높은 돕니다

비정상적인 상태 때 높은 논리,

잘 운영할 경우 낮은 논리

입력 신호

이상한 운영할 경우, 빛 떨어져 잘 운영할 경우에 점화하십시오

Φ3 초록불

출력 신호

이상한 운영할 경우 떨어져 잘 운영할 경우, 빛 또는 고장신호에 점화하십시오

Φ3 초록불

EMC 특성

품목

기준

조건

세륨

EN55022

종류 B

시스템 시험을 통과하십시오

EN55022

종류 B

시스템 시험을 통과하십시오

조화되는

EN61000-3-2

C 유형 램프 필요조건

표준 B

전압 동요와 흔들림

EN61000-3-3

종류 A 장비 필요조건

표준 B

큰 파도

EN61000-4-5

차별 형태 ±2KV, 일반적인 mode±4KV

표준 B

복각

EN61000-4-11

EN55024

0%Ut, 10ms에 전압 복각

표준 B의 단계 0, 90, 180 및 270에 시험

40%Ut, 20ms에 전압 복각

70%Ut, 50ms에 전압 복각

ESD

공기 출력

EN61000-4-2

±8KV

표준 B

접촉 출력

EN61000-4-2

±4KV

표준 B

주:

표준 A: 시험 그 사이 및 그 이후 정상적인 성과.

표준 B: 낮 전압 보호 또는 리셋은 허용되지 않습니다. 임시 산출 전압 동요는 소요가 정지한 후에 정지합니다, 그리고 EUT가 그것의 정상적인 성과를 자동적으로 재기하는지 어느 것이라고에서. 시스템 시험 도중, 산출 전압 동요 또는 리셋은 역시 허용되지 않습니다.

표준 C: 산출의 임시 손실은 허용됩니다, 그러나 기계설비는 손상될 수 없습니다. EUT는 그것의 정상적인 성과 또는 통신수 내정간섭을 자동적으로 재기합니다.

표준 R: 회복시킬 수 있지 않는 산출의 손실은 허용됩니다. 1 차적인 방어적인 분대 (신관)는 손상을 입힐 수 있습니다. EUT는 그것의 정상적인 성과를 후에 대체합니다 손상을 입힌 분대를 재기합니다.

환경 자격

매개변수

진동

주파수 영역: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z 도끼, 30min/axis

기계적인 충격

반 정현 파, 300m/s2,11ms의 ±X, ±Y, ±Z, 6tims/direction

기준 수락

기준

UL/UL60950

EN60950

육체적인 정보

기계적인 개략

Length×width×heigth: 127.0×84.5×35.0 (mm), 5×3.33×1.38 (인치),

224W는 전면 전압 보호 SC224-220S28를 가진 28V AC-DC 변환기 전력 공급을 출력했습니다 0

연결관 지적

입력 연결관: VH3.96mm-3PIN

Pin 아니.

이름

기능

1

L

2

N

3

PE

산출 연결관: VH3.96mm-6PIN는, 후에 단식합니다,

산출 철사: UL1015 18#, 105℃, 600V

Pin 아니.

이름

기능

1

+28V

빨간

2

+28V

빨간

3

GND

검정

4

GND

검정

5

LOS_PWR+

(빨간) 전압 경보 확실성의 밑에 산출

6

LOS_PWR-

전압 경보 확실성 (검정)의 밑에 산출
