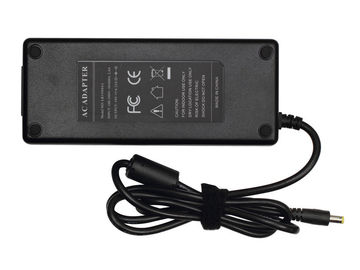

AC/직류 전원 전환하는 19V 6.32A 접합기, 컴퓨터 AC 접합기

AC/직류 전원 전환하는 19V 6.32A 접합기, 컴퓨터 AC 접합기

AC/DC를 전환하는 19V 6.32A는 고품질을 가진 접합기를 강화합니다

명세:

모형:	E 소형 접합기 (19V6.32A) - LR190063
유형:	ITX 힘, DC-ITX 힘 접합기, LCD, 발광 다이오드 표시 접합기와 휴대용 퍼스널 컴퓨터 접합기
매개변수:	1의 표준 둥근 입 산출 공용영역: 2.5mm 안 직경, 5.5mm 외부 직경; 19V 산출 전압, 출력 전력 120W 2의 입력 전압: 90-260Vac 3의 특징: overcurrent 보호, 과전압 보호 및 과열 보호 등등. 4의 무게: 0.53KG

1개의 묘사:

문서의 목적은 120W 엇바꾸기 전력 공급의 기능적인 필요조건을 지정하기 위한 것입니다.

2개의 입력된 특성:

2.1 입력 전압:

정격 전압: 100~240Vac

변이 범위: 90-264Vac

2.2 입력 주파수:

정격 주파수: 50/60Hz

변이 주파수: 47-63Hz

2.3 입력 현재:

어떤 입력 전압에 최대 및 평가하는 2.0Amps, DC에 의하여 출력되는 정격 부하.

2.4 돌입 현재:

주위 정격 부하 및 25℃와 더불어 240Vac 입력에 최대 콜드 시작 120 Amps,

2.5 Ac 누설 현재:

0.75mA 최대 At240Vac 입력

3개의 산출 특성:

3.1 전원 출력

전압	Min. 짐	정격. 짐	힘을 기다리십시오	출력 전력
19Vdc	0.01A	6.32A	최대 0.5W	120W

3.2 결합된 짐/선 규칙

전압	Min. 짐	정격. 짐	선 규칙	짐 규칙
19Vdc	0.01A	6.32A	±1%	±5%

3.3 잔물결과 소음:

명목상 전압과 명사류 짐의 밑에, 잔물결 및 소음은 다음과 같이 때 교차한 20MHz와 평행한 47uF/0.1uF의 최대 대역폭을 가진 측정 검사점에 연결해 입니다.

최대 전압 잔물결과 소음 (.)

+12Vdc 190mV PP

3.4 지연 시간을 켜십시오:

115Vac 입출력 최대 부하에 최대 3Second

3.5 오름 시간:

115Vac 입출력 최대 부하에 최대 40 Ms

3.6 시간을 떠받치십시오:

115Vac 입출력 최대 부하에 5 Ms 분

3.7 효율성:

115/230Vac 입력 전압, 1/4,1/2,3/4 및 완전 부하 계산 평균 효율성에 80% 분.

4개의 보호 기능:

4.1 단락 시험:

전력 공급은 단락 결함이 제거할 경우 재기된 자동차일 것입니다.

4.2 현재 보호에:

전력 공급은 재기된 자동차 때 현재 결함에 제거합니다일 것입니다.

4.3 현재 보호에:

전력 공급은 결함이 120%~170%를 제거할 때 재기된 자동차.

5 환경 REQUIREMET:

5.1 작용 온도:

0℃에 40℃의 완전 부하, 정상 작동

5.2 저장 온도: - 20℃에 포장을 가진 80℃

5.3 상대 습도:

5% (0℃) ~90% (40℃) RH, 72Hrs의 완전 부하의, 정상적인 운영.

5.4 진동:

1)운영하기: IEC 721-3-3 3M3

5~9Hz, A=1.5mm

(9~200Hz의 가속도 5m/S2)

2)수송:

IEC 721-3-2 2M2

5-9Hz, A=3.5mm

9~200Hz, Acceleration=5m/S2

200~500Hz, Acceleration=15m/S2

3)도끼, 축선 당 10 주기.

영원한 손상은 테스트 도중 생길지도 모르지 않습니다.

견본은 힘 off/on 후에 그것의 본래 상황에 복구해야 합니다.

5.5 포장되는 떨어지기:

벽 산 유형을 위해 1M와 기술되는 위와 같이 탁상용 유형을 위해 760mm.

수평한 표면은 경재, 전부 구체 적이고 동등한 비 탄력있는 지면에 지원된 합판의 2개의 층 두꺼운 각 19mm에서 20mm를에 거치해 두꺼운, 적어도 13mm로 이루어져 있습니다.

6 안전 수요:

6.1 안전: TUV/GS- (EN60950-1)를 가진 협정, CCC- (GB4943) AS/NZS: 60950-1, UL/CUL- (UL60950-1)

6.2 /DIELECTRIC 힘 안녕 남비:

이차에 1 차: 1500Vac/3.5mA/60 초 (생산을 위한 3 초) 또는 2121Vdc/3.5mA/60 초 (생산을 위한 3 초)

6.3 절연 저항:

이차에 1 차에 20MΩ min.는 500Vdc 시험 전압을 추가합니다

6.4 누설 현재

264Vac/50Hz에 0.75mAmax

6.5 EMI 기준은 한계를의 만납니다

1).Fcc part15 종류 B 규칙

2).EN55022 종류 B 규칙

3)GB9254-1998, GB17625.1-2003

7 기계적인 필요조건:

7.1 울안:

전력 공급 크기: L170 x W72 x H41.5mm;

7.2 입력 연결관:

IEC-320-C14
