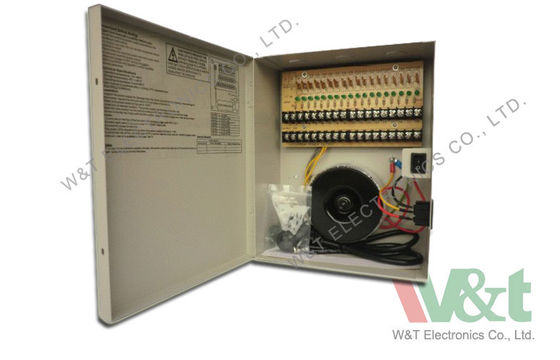

관례 24V 96W 4A 16 채널 CCTV 전력 공급 선형 통제된 전력 공급

모형 아니.

W&T-TVL2404-T16 (출력되는 16 채널)

출력 채널

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

산출

AC 전압 (v)

24V

24V

24V

24V

24V

24V

24V

24V

24V

24V

24V

24V

24V

24V

24V

24V

정격 현재 (a)

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

0.25A

LED 지시자

LED

잔물결 파
& 소음
(MV)

200mV

전압
정확도 (%)

±5%

총계 산출 현재

4.0A

열
커트오프 보호
(TCO)

영향 독립적인 산출, 아직도 작동할 다른 산출 문제가 발생할 때, 각 산출에는 독립적인 PTC 신관 및 LED 지시자가 있습니다.

오름 시간

1800ms, 23ms/230VAC 4000ms, 완전 부하에 30ms/115VAC

떠받치십시오 시간 (TYP.)를

완전 부하에 80ms/230VAC 14ms/115VAC

입력

Volrage 범위

115V/230V AC;  (86V- 130V AC 또는 180V-240V AC)

주파수 영역

47~63Hz

Efficency (Typ.)

>60%

보호

하중 초과

출력 전력 110-180%rated, 보호 유형: 딸꾹질 형태는 제거된 결함 상태 후에, automatcally 재기합니다

현재에

전면 현재가 (평균 산출 현재 130-150%) 생길 때, 정상 등을 맞댄, 스위치 제거된 전력 공급은 자동으로, 때 조건 자기 방위 상태에 전환할 것입니다.

전압에

놓이는 0ver 전압: 120-140% 정격 전압

단락

 짧은 상태가 생길 경우, 독립적인 PTC 신관은 제거될 상태, PTC 신관이 마지막 등을 맞댄 자동적으로 경우, 회로를 열 것입니다.

환경

일 임시 직원

﹣ 20~﹢60℃

humidty 일

불응식 20~90%RH

저장 온도

﹣ 40~﹢85℃, 10~95%RH

반항 전압

I/P~O/P: 3KVAC I/P~FG: 1.5KVAC O/P~FG: 0.5KVAC

고립 저항

I/P~O/P, I/P~FG, O/P~FG: 100M Ohms/500VDC/25℃/70% RH

EMI 방출

EN55022 (CISPR22)에 수락 Class B

EMS 면제

EN61000-4-2,3,4,5,6,8,11, ENV50204의 경공업 수준, 표준 A에 수락

다른 사람

MTBF

≧100K hrs.    MIL-HDBK-217F (25℃)

차원

A: 255*208*90mm (L*W*H)

포장

0.60Kg: 5PCS/3.0Kg (530*300*240MM)
